Module ADAM

Les modules ADAM sont des équipements d'acquisition de données analogique ou numérique de la marque ADVANTECH : une solution économique distante, déportée et répartie. Ils répondent parfaitement aux problématiques de l'IoT (Internet Of Things).

Les modules ADAM-4000 communiquent en liaison série industrielle de type RS485. Certains modules fonctionnent entre -40°C et 85°C.

Les modules de la série ADAM-5000 dialoguent en Modbus RTU et Modbus TCP. Certaines têtes de station intègrent un SoftLogic. La série ADAM-6000 et ADAM-6200 communiquent sur Ethernet en Modbus TCP. Ils ont les technologies P2P et GCL pour devenir des stations de contrôle autonomes. La série ADAM-3600 est toute nouvelle. C'est une unité de terminal distant intelligent. Elle dialogue avec la supervision sur Ethernet ou en communication sans fil.

Liste des produits: Module ADAM

127 résultats

Qu'est-ce qu'un module ADAM ?

Un module ADAM est un équipement informatique petit et compact conçu pour l'acquisition de données distantes dans le domaine professionnel et industriel. C'est la référence dans le monde dans ce domaine tant ils sont simples, efficaces et faciles d'utilisation et paramétrage. Ces équipements sont en constante évolution afin de suivre et répondre aux besoins des industriels, intégrateurs et constructeurs de machines. Ils peuvent être connectés au réseau à travers des connexions filaires ou sans fil.





On retrouve les modules ADAM dans de nombreux milieux professionnels comme :

  • Les usines pour la remontée des données issues des capteurs des machines de production
  • Les datacenters pour la remontée des informations des climatisations ou le suivi de la consommation électrique
  • Au plus près des capteurs sur le terrain pour centraliser et remonter les données
  • ...

Bien que ces articles soient utilisés dans le cadre de plusieurs applications, bien souvent les données sont directement envoyées dans les logiciels métier ou les applications de supervision type SCADA.

Les modules ADAM sont majoritairement compatibles avec un montage Rail DIN et pour la plupart ils sont empilables (stackables). Attention ce type de module nécessite un câblage manuel pour se connecter à des appareils de mesure ou automates programmables par exemple.

Si vous souhaitez en savoir plus, n'hésitez pas à télécharger et lire ce PDF de présentation de l'ensemble de ces produits.

Plusieurs protocoles industriels

En fonction de la série de module ADAM choisie, vous aurez accès à plusieurs protocoles industriels comme EtherNet/IP, Profinet, Modbus, Ethernet, Profibus, ... Cependant afin d'évoluer avec les nouveaux besoins liés à l'avancée de l'industrie 4.0, on retrouve désormais au sein de certains modules ADAM: MQTT (Messaging Queuing Telemetry Transport, protocole de communication standardisé pour l'IoT) et REST (Representational State Transfer, protocole Web au format JSON).

Si vous souhaitez découvrir des versions sans fil (WiFi, Ethernet, ZigBee, 3G) équipés des protocoles MQTT et REST n'hésitez pas à découvrir les modules WISE.

Une acquisition analogique et digitale

Ces équipements d'acquisition, en fonction des modèles, permettent de lier des données analogiques et/ou digitales en mode entrée ou en mode sortie. On retrouve aussi des modules avec des entrées / sorties TOR.

Les modules possèdent de la mémoire interne sous forme de tampon avec un nombre de pas de stockage limité.



Une solution parfaite pour l'acquisition de données

Ces boitiers offrent une solution simple, efficace et pérenne pour monter des architectures flexible au plus près des équipements. Que ce soit sur un réseau filaire ou sans fil ils sont suffisamment adaptables pour répondre à de nombreux besoins notamment industriels.

Grâce à l'outil de configuration ADAM.NET vous pouvez configurer et tester simplement les modules directement par le réseau ethernet. Grâce aux des commutateurs dont dispose chaque boitier, il est possible de mettre en place des connexions chaînées jusqu'à 100m de distance entre elles.

Ils vous accompagnent dans le domaine de l'automatisme en facilitant la connectivité entre vos automates industrielles et vos logiciels métiers voir d'autres automates (M2M ou Machine To Machine). Entièrement configurable ils sont adaptés à de nombreux besoins et apportent une réponse simple et efficace.

Afin de réduire les risques de panne qui peuvent être catastrophique dans le domaine industriel, ces équipements proposent en standard une isolation:

  • sur l'alimentation
  • les entrées / sorties
  • la connexion réseau

Enfin afin de s'adapter à tous les types de configurations ou besoins, les modules ADAM sont compatibles avec le montage mural, Rail DIN et stack (empilé les uns sur les autres).

Afin d'aider ses clients à mettre en place ces équipements, Advantech propose une application simple d'accès qui facilite la configuration et le paramétrage de toute la gamme des ADAM et WISE.

Plusieurs gammes de modules

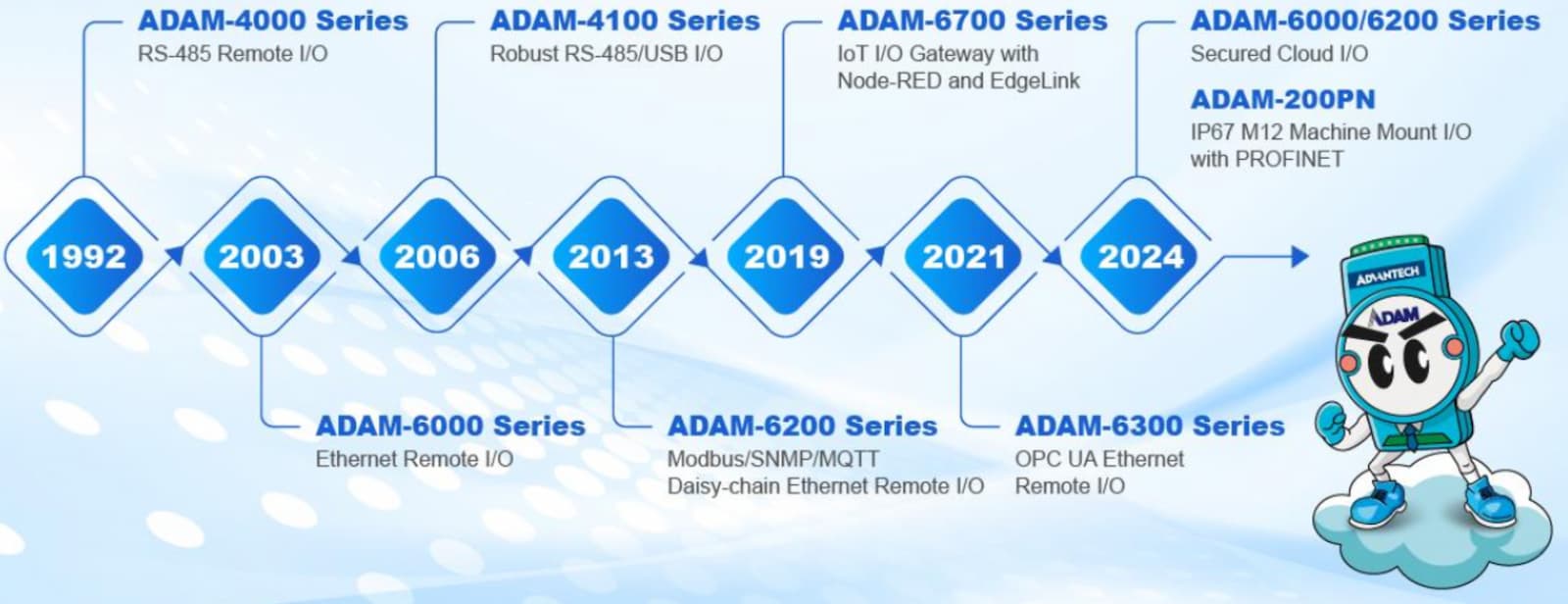

Il existe quatre gammes de modules ADAM chez Advantech. Nous vous les présentons brièvement :

Les modules ADAM 4000

Les ADAM 4000 font de l'acquisition de données sur port série. Ces modules dialoguent avec le protocole Modbus ou le protocole ASCII d'Advantech. Ces modules d'entrée / sortie RS 485 sont la solution parfaite pour un système déporté et économique.

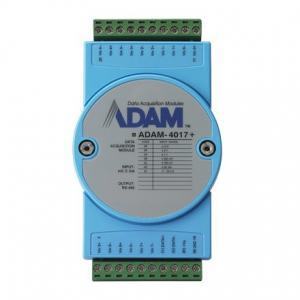

L'ADAM 4017 (8 channel analogiques avec Modbus) avec l'ADAM 4050 font partie des modules de la série des ADAM 4000 les plus utilisés. La version 4060 propose quant à elle, 4 canaux relais (Deux formes A et deux formes C).

Les modules ADAM 5000

Les modules ADAM 5000 sont apparentés à des mini PC d'acquisition de données. Ils sont répartis en plusieurs séries pour répondre à de nombreux besoins : Contrôleurs, Rack d'entrée sortie, modules de communication, modules analogiques, modules digitaux, compteurs ou fréquenceurs, modules spécialisés avec de nombreuses fonctionnalités ou les modules d'alimentation.

Les modules ADAM 6000

Les modules ADAM 6000 sont des équipement d'acquisition qui intègrent les dernières innovations dans les technologies web. Ils permettent de superviser (monitor) très facilement de nombreux éléments. Cette gamme est la plus versatile. Elle propose de nombreuses fonctions en standard comme des canaux analogiques et digitaux ainsi que le fonctionnement sur protocole etherNet/IP et Profinet.

Le module ADAM de la série 6000 le plus utilisé est aujourd'hui le module ADAM 6050 qui propose 12 entrées TOR et 6 sorties TOR.

Les modules ADAM 3600

Les modules ADAM 3600 sont les derniers équipements proposés par Advantech dans le domaine. Ils ont pour objectifs de répondre aux besoins des applications RTU orientées IoT. Ce nouveau format permet de travailler avec des données en provenance de stations éloignées. Ils sont parfaits pour une installation dans une armoire électrique ou de commande.
