ADAM-6017 Module ADAM 8 entrées analogiques / 2 sorties digitales + Modbus

logo Advantech
ADAM-6017

Le module ADAM-6017 est un matériel d'acquisition de données ethernet de la gamme des ADAM-6000 de la marque Advantech. Celui-ci dispose de 8 entrées analogiques avec une résolution de 16 bits et 2 sorties digitales. Chaque voie analogique permet de paramétrer un large pannel d'applications.

Il est dans la directe lignée des modules IoT avec l'implémentation de protocoles terrains et protocoles IoT comme Modbus TCP et MQTT. Il possède un serveur web interne qui héberge un portail permettant une configuration à l'aide d'un simple navigateur.

Ce module ADAM intègre GCL et la fonction Peer to Peer. Enfin il implémente une connectivité en standard pour envoyer les données dans le cloud Azure.

En savoir plus

En stock

6 pièces disponibles

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Mercredi.
HT 281,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module d'acquisition de données ADAM-6017 est un équipement d'acquisition de données de la marque Advantech. Comme tout le reste de la gamme des 6000 celui-ci propose une communication réseau sur Ethernet. Pour se faire il est équipé d'un port RJ-45.

Comme l'ensemble de ces matériels informatiques, ils sont destinés pour mettre en place une communication simple et sécurisé entre les données opérationnelles ou de la production et les réseaux de l'entreprise. Le 6017 peut parfaitement répondre à un usage dans le cadre d'un projet IoT par exemple.

8 entrées analogiques

Avec ses 8 entrées analogiques distinctes ce module permet de traiter un grand nombre d'informations très diverses. Vous pouvez connecter différents matériels de manière distinct. La tension d'entrées peut être paramétré par des switchs directement au dos du module ADAM suivant le schéma ci-dessous.

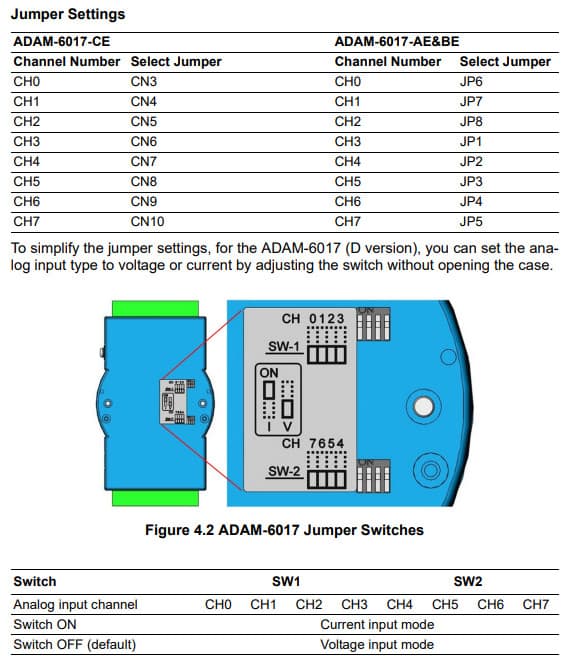

Schéma de paramètrage des entrées de l'ADAM-6017

Ainsi en plus de ce paramétrage mécanique pour répondre à vos besoins, il vous suffit ensuite de câbler le module industriel directement selon le schéma câblage des entrées analogiques ci-dessous:

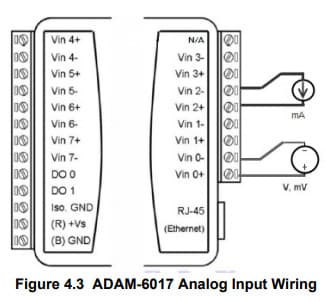

Module ADAM-6017 le schéma de câblage des entrées analogiques

Ce matériel intègre une résistance de 120Ω pour chaque voie. Ainsi aucune autre résistance n'est nécessaire d'être ajouté pour cela. Il suffit de simplement ajuster les jumpers pour adapter le type de tension ou de courant.



2 sorties digitales

L'ADAM-6017 est également équipé de 2 sorties digitales qui ont comme câblage le schéma suivant :

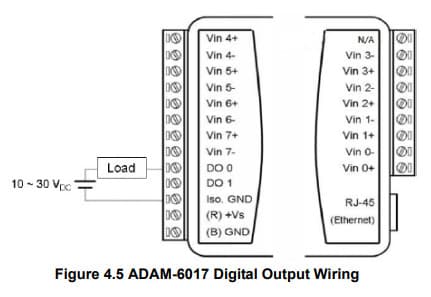

Câblage des sorties digitales pour le module ADAM-6017

CaractéristiquesValeur
Protocole de communication Modbus/TCP, TCP/IP, UDP
Bus terrain Ethernet
Type d'E/S Analogique, Digital
Débit / Vitesse 10/100 Mbps
Rail Din Oui
Entrées analogiques 8
Taux d'échantillonnage des entrées 10 à 100 échantillons / seconde
Résolution des entrées 16 bits
Tension compatible des entrées ±150 mV ±500 mV ±1 V ±5 V ±10 V, 0~150mV, 0~500 mV, 0~1V, 0~5V, 0~10V
Sorties digitales 2
Watchdog 1.6 secondes pour le système et paramétrable pour la communication
Température de fonctionnement -40 ~ 70°C
Interface réseau RJ-45 Ethernet 10/100Base-T(X)
Connectique ethernet RJ-45
Connectique des entrées / sorties Bornier à vis
Connectique de l'alimentation Bornier à vis
Alimentation 10 - 30Vdc
Consommation 2.7W @24Vdc
Dimensions70x30x120mm
Poids250g
 Garantie2 An(s)
SKU / VersionADAM-6017-D
ConstructeurAdvantech
Fiche technique
Documentation technique · 10/07/2023 14:47

Manuel utilisateur
Documentation utilisateur · 10/07/2023 14:47

11/06/2020
Firmware · 10/07/2023 14:47

On retrouve Modbus/TCP, TCP/IP, UDP, RESTful, MQTT, SNMP.

Les certificats disponibles sont FCC, CE, UL, UL Class I Division 2
