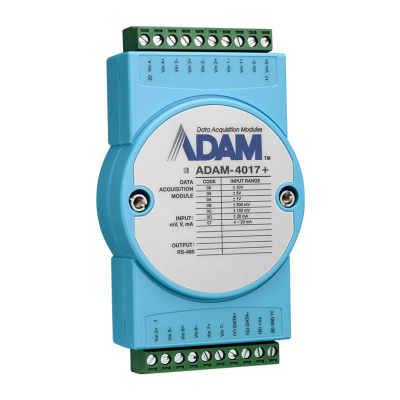

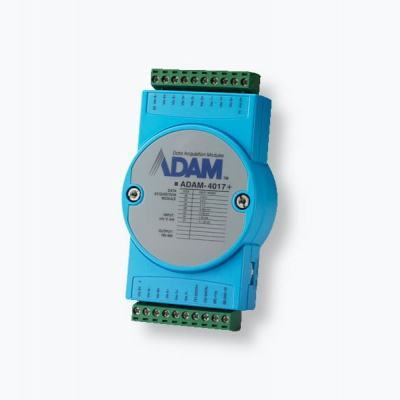

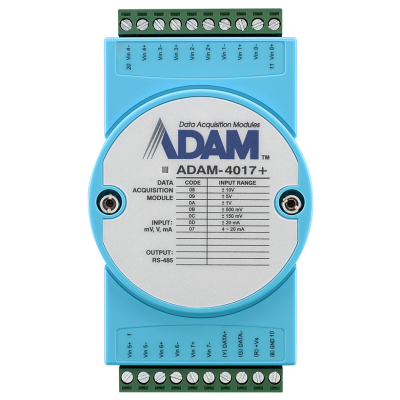

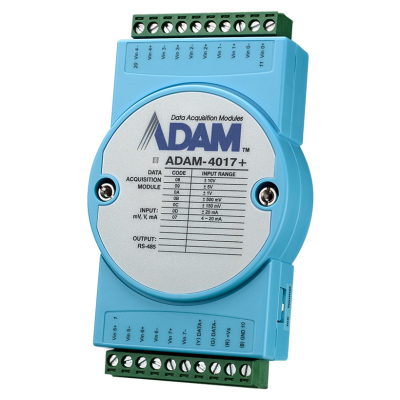

ADAM-4017PLUS

Le module d'acquisition de données ADAM-4017+ dispose de 8 canaux analogiques en entrée de 16 bit. Ce matériel est une excellente solution pour le suivi, le pilotage ou la récupération des mesures dans le domaine de l'industrie.

Une isolation de 3000 Vdc est intégré entre les entrées analogiques et le module. Ainsi le module et les périphériques connectés sont protégés d'éventuelles surtensions.

Le 4017+ est compatible avec le protocole Modbus et plus précisément Modbus/RTU.

Une version ADAM-4017 est disponible avec 6 entrées analogiques différentielles et 2 reliées à la même masse.

En savoir plus
En stock
Livraison J+1
Commandez maintenant et faites vous livrer Lundi.
HT 254,40 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4017+ est un équipement d'acquisition de données de la marque Advantech qui fourni la capacité de communiquer grâce à ses 8 entrées différentielles avec une résolution de 16 bits.

Configuration des entrées analogiques

Avec ses 8 entrées analogiques différentielles vous pouvez également paramétrer ces dernières en mV, V ou encore mA. L'ensemble de cette configuration peut être faite via l'application ADAM.Net.

Les enttrées peuvent accepter des tensions et courants suivants: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 4 ~ 20 mA. Avec un taux d'échantillonage de 10 échantllons / secondes et une impédance en tension de 20MΩ et 120MΩ en courant.

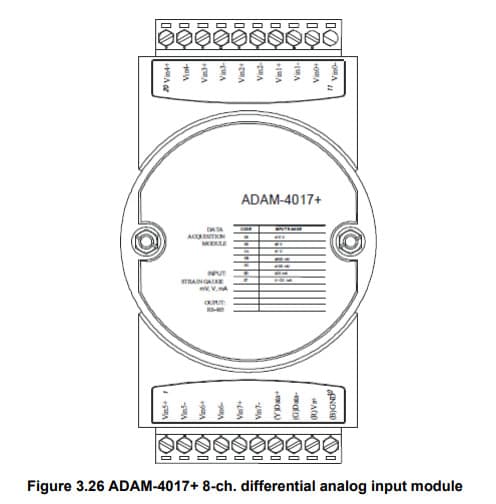

Schéma de câblage des borniers à vis

Schéma de câblage des deux borniers à vis de l'ADAM-4017+

Sécurité et protection

Il y a une protection contre les surtensions via une isolation jusqu'à 3 000Vdc. Mais il existe également une protection contre les surtensions de +/6 35V. Attention, ce module ADAM fonctionne dans des températures comprises entre -10 ~ 70°C.



CaractéristiquesValeur
Protocole de communication ASCII, Modbus/RTU
Bus terrain Série
Type d'E/S Analogique
Rail Din Oui
Consommation 1.2 W @ 24 VDC
Watchdog Pour le système - 1.6s et pour les communications 1.6s
Protocoles supportés Commandes ASCII et Modbus/RTU
Entrée analogique 8 entrées différentielles
Configuration indépendante par channel Oui
Résolution 16 bits
Isolation 3000 Vcc
Alimentation 10 ~ 30 VDC
Fréquence d'échantillonnage 10/seconde
Température de fonctionnement -10 ~ 70°C
Interface série RS-485
Montage compatible Accrocher au mur grâce à 4 vis, Rail Din, Empilé sur un autre module ADAM
Dimensions60x112x25mm
Poids250g
 Garantie2 An(s)
SKU / VersionADAM-4017+-CE

Afin d'alimenter correctement ce module ADAM il est nécessaire de lui connecter une alimentation entre 10 et 30 Vdc. Généralement dans le domaine industriel on retrouve une alimentation 24Vdc.

A 24Vdc l'ADAM-4017+ ne consomme que 1.2W.

Je Jumper 12 ou JP12 permet d'activer/désactiver le watchdog de l'ADAM. Par défaut il est activé avec un Jumper fermé. Nous vous conseillons de toujours le laissé dans cet état et de paramètrer ou désactiver le watchdog directement à partir de ADAM-Utility.
