ADAM-4150 Modules ADAM 15 entrées digitales isolées avec Modbus

logo Advantech

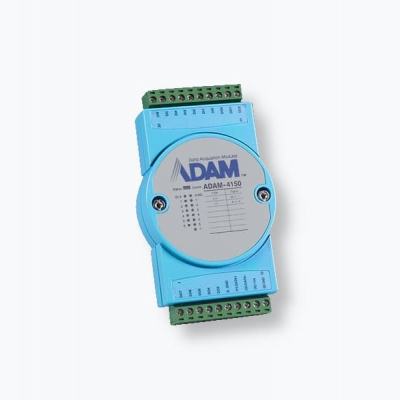

ADAM-4150

Le module ADAM-4150 est un équipement d'acquisition de donnée robuste équipé de 7 entrées digitales et 8 sorties digitales.  Les sorties sont des sorties transistor qui peuvent être contrôlées à partir d'un ordinateur. Il est également possible d'utiliser les switchs pour contrôler l'état des relais. On retrouve par exemple ce besoin dans la surveillance et le contrôle des chauffages, pompes ou équipements d'alimentation électrique.

Le PC peut utiliser les informations digitales en entrées pour déterminer les status des limits et les switchs de sécurités.

Enfin les entrées digitales peuvent également être utilisé en tant que compteur 3kHz. En plus de ces fonctions intélligentes les sorties peuvent supporter des fonctions de sorties pulsées à 1kHz.

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau

En savoir plus

En stock

3 pièces disponibles

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Mercredi.
HT 143,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4150 est un matériel d'acquisition de données (DAQ) de la gamme des ADAM-4000 série d'Advantech. Il propose 7 entrées digitales et 8 sorties digitales.

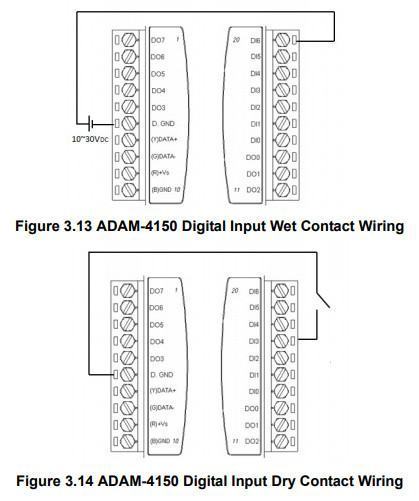

Schéma de câblage des entrées digitales

schema cablage adam-4150 Advantech

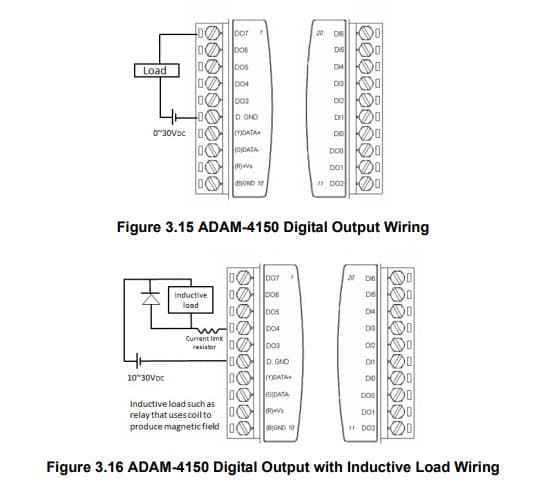

Schéma de câblage des sorties digitales

Schéma de câblage des sorties digitales de l'adam-4150

CaractéristiquesValeur
Protocole de communication Modbus/RTU
Bus terrain Série
Type d'E/S Digital
Rail Din Oui
Technologies de communication Série
Protocole de communication Modbus/RTU, Commande ASCII
Bus terrain RS-485
Type d'E/S Digital
Nombre d'entrée digitales 7 (Contact sec ou humide)
Isolation 3,000 Vrms
Fréquence d'entrée maximale 3Khz
Nombre de sortie digitales 8 (collecteur ouvert)
Fréquence de sortie maximale 1Khz
Type de liaison série RS-485
Connectique Bornier à vis
Watchdog système 1.6s
Watchdog de la communication Programmable
Certificats FCC, CE, UL, UL Class I Division 2
Type de montage RAIL DIN, Empilable
Alimentation d'entrée 10-48 Vdc
Consommation 0.7W à 24Vdc
Protocole de Communication Commande ASCII et Modbus/RTU
Vitesse de communication Série de 1200 à 115.2k
Distance de communication 1.2 Km
Contrôle de Flux de données Oui
Température de fonctionnement et de stockage -40~80°C
Dimensions70x25x112mm
Poids270g
 Garantie2 An(s)
SKU / VersionADAM-4150-C
ConstructeurAdvantech
