La gamme des ADAM-6000 de la marque Advantech est un accomplissement de l'intégration de données en provenance de l'automatisme dans le système informatique de l'entreprise via Ethernet. Ainsi, sans être obligé de changer son architecture informatique, et même en utilisant de nombreux outils déjà existants dans son réseau IT l'utilisateur pourra piloter et superviser son Module ADAM simplement.
Les entrées sorties

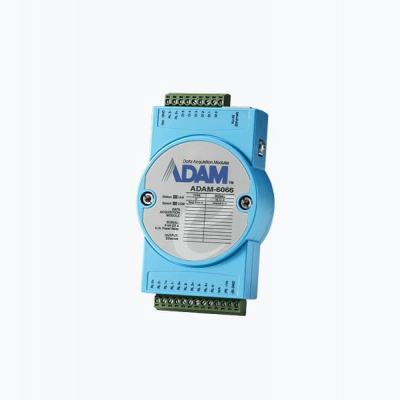

Le module ADAM-6066 est un équipement très utilisé de nos jours. Il est très plébiscité grâce à ses 12 entrées sorties. On retrouve 6 sorties relais de puissance et 6 entrées digitales sous forme de compteur. En ce qui concerne les entrées (Input ou DI) il est possible d'avoir des compteurs de 32 bits avec 1 bit overflow à une fréquence de 3khz maximum.
Les 6 sorties relais sont compatibles avec un haut voltage (Type A). Ce module a un taux de contact de 250 Vac à 5A et 30 Vdc à 3A. Les sorties supportent les pulstations de sorties.
L'acquisition sur Ethernet
Le 6066 est parfait pour faire communiquer des équipements sur le réseau Ethernet. Pour se faire il possède une connectique réseau au format RJ-45. De plus les débits compatibles sont 10/100Mbps. Ce qui est amplement suffisant au vu de la quantité de données qui peut transiter par ce modèle.
Une consommation électrique légère
En pleine utilisation, ce petit boitier bleu peut consommer jusqu'à 2.5W avec une alimentation 24Vdc. Il peut d'ailleurs être alimenté de 10 à 30VDC. Le câblage de l'alimentation est fourni dans la documentation technique. Cette dernière possède également un protection contre les surtensions jusqu'à 2000VDC ainsi qu'une sécurité contre les câblages inversés. Ce qui peut être bien pratique parfois pendant une mise en route ou une installation.
Un module d'acquisition durci
Les modules ADAM, qu'on peut appeler petit boitier bleu parfois, sont adaptés à un usage dans un environnement peu propice au bon fonctionnement de l'informatique ou l'électronique. Ils sont compatibles avec des températures extérieurs de -40°C à +70°C. En terme d'humidité on peut envisager un taux compris entre 20% et 95% sans condensation.
Bien sûr l'ADAM-6066, tout comme ses congénères, peut être installé dans une armoire électrique ou une armoire d'automatisme. Il est compatible avec 3 modes d'installations:
- Rail Din
- Wall ou Mur
- Stack ou empillable
De plus l'avantage avec ces équipements de la marque Advantech, c'est qu'ils possèdent tous les mêmes dimensions, vous pourrez donc les empiller invariablement quelle que soit leurs références.
Les protocoles supportés
Ce matériel d'acquisition supporte de nombreux protocoles, qu'ils soient pour l'automatisme, l'IoT ou encore pour l'informatique plus traditionnelle. Dans le domaine de l'automastisme et l'IoT on retrouvera principalement Modbus TCP et MQTT. Mais on peut également citer SNMP pour la supervision, TCP/IP et UDP pour la communication ou encore HTTP pour le serveur web embarqué.
Un serveur web embarqué
Afin de configurer ce matériel il y a 2 façons distinctes de le faire: par le serveur Web (Client léger) ou une application client lourd. l'adam 6066 intègre un serveur Web HTTP accessible à travers sont port Ethernet afin de le configurer en détail. Ainsi un simple navigateur Web peut être suffisant.
Historiquement ce type d'équipement était paramétré à l'aide d'une application client lourd appelée ADAM/Apax.NET utility. Avec la gamme des 6000 cela est toujours possible.
GCL
GCL est une solution pour insérer des opérations de contrôle logique simples dans la configuration du module.

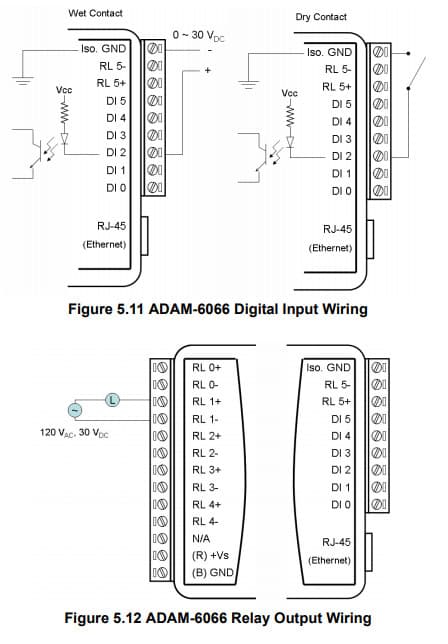

Schéma de câblage de l'adam-6066
Retrouvez-ci-dessous le schéma de câblage du bornier à vis et des entrées / sorties du module.
Aide en ligne pour Module ADAM
