ADAM-6050 Module ADAM 12 entrées et 6 sorties digitales et compatible Modbus/TCP


ADAM-6050 Module ADAM 12 entrées et 6 sorties digitales et compatible Modbus/TCP
ADAM-6050 Module ADAM 12 entrées et 6 sorties digitales et compatible Modbus/TCP
ADAM-6050 Module ADAM 12 entrées et 6 sorties digitales et compatible Modbus/TCP
ADAM-6050 Module ADAM 12 entrées et 6 sorties digitales et compatible Modbus/TCP
logo Advantech

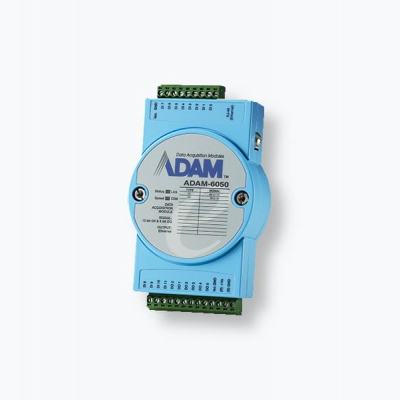

ADAM-6050

Le module ADAM-6050 est un équipement d'acquisition de données qui dispose de 12 entrées digitales et 6 sorties digitales. Il intègre un module de comunication modbus/TCP. Il permet de communiquer sur Ethernet dans un débit de 10/100Mbps. Tout comme l'ensemble de la gamme ADAM-6000.

Ce boitier bleu de la marque Advantech est compatible avec une température d'environnement comprise entre -40°C et 70°C.

Avec une consommation de seulement 2W et une alimentation compatible de 10 à 30 Vdc ce module d'acquisition de 18 canaux est parfait pour un usage professionnel. Il est également très utilisé dans le domaine de la vidéo surveillance et de la télé surveillance et validé par de nombreux constructeurs dans ces secteurs.

En savoir plus
En stock
Livraison J+1
Si vous commandez aujourd'hui avant 12h.
HT 159,00 €
Logo officiel de la certification Advantech Channel Partner

L'ADAM-6050 est un des fleurons de l'acquisition de données digitales de la marque Advantech. En effet, avec ses 12 entrées et 6 sorties digitales, cet équipement s'adapte à de nombreux besoins pour un coût maîtrisé. Adapté à une communication sur Ethernet avec son port LAN au format RJ-45, ce module ADAM intègre toute l'intelligence et la puissance de la gamme des ADAM-6000.

Il est donc compatible Peer to peer (branchement série) et intègre la fonction Graphic Condition Logic aussi appelé GCL. Le GCL est un module de programmation logique simple et graphique. La dernière version de cet équipement reconnu est compatible avec un environnement qui peut atteindre des températures comprises entre -40 ~ 70°C.

Les protocoles supportés

Le module 6050 est compatible avec les protocoles suivants :

  • Modbus/TCP
  • TCP/IP
  • UDP
  • DHCP
  • SNMP
  • HTTP
  • MQTT

Ce dernier, le protocole MQTT est spécialement conçu pour répondre aux standards de communication IoT qui tend à s'imposer dans l'industrie.

Le plus

Même si le module s'éteint ou est éteint, l'état du compteur est conservé en mémoire

Une utilisation dans la vidéo surveillance ou télésurveillance

Cet équipement en plus d'être très utilisé dans le secteur industriel est également utilisé dans le domaine de la vision, la vidéo surveillance ou encore la télé surveillance. De nombreux systèmes de contrôle d'accès, alarme et vidéo utilise l'ADAM-6050 pour gérer des entrées sorties. On retrouve par exemple ce module en lien avec des NVR ou encore en tant que VICON ADAM-6050 qui répond aux besoins de ViconNet® network, Bosch, Nitek, Vicon Security, Genetec, ...

Le module ADAM-6050 au meilleur prix

Advantech official Channel Partner

Distributeur de la marque Advantech et vendeur de module ADAM depuis plus de 17 ans, Integral System est votre partenaire officiel pour l'ADAM-6050. En tant que partenaire officiel Advantech nous vous proposons cet équipement au meilleur prix. Si vous avez besoins de quantités spécifiques ou sur projet, n'hésitez pas à nous contacter. Nos équipes vous ferons parvenir une offre en moins de 48H.

Historique des versions du 6050

Comme de nombreux équipements d'acquisition de la gamme ADAM, Advantech fait régulièrement évolué ses équipements. Voici l'historique concernant ce dernier:

  • ADAM-6050-A: Date de sortie : 14/06/2007
  • ADAM-6050-AE: Date de sortie 19/08/2008
  • ADAM-6050-B1E: Date de sortie 24/10/2011
  • ADAM-6050-BE: Date de sortie 24/10/2013
  • ADAM-6050-CE: Date de sortie 25/07/2017
  • ADAM-6050-D: Date de sortie 29/08/2017 dernière version en date

Généralement les évolutions de version de ces produits pérennisés sont minimes et n'engage pas des problématiques de compatibilité. Par exemple la dernière version apporte de nouvelles fonctionnalités et une compatibilité avec une plage de température plus grande par rapport à la version précédente. Le câblage du bornier à vis reste le même.

CaractéristiquesValeur
Protocole de communication Ethernet/IP, Modbus/TCP, TCP/IP
Bus terrain Ethernet
Type d'E/S Digital
Rail Din Oui
Nombre de canaux digitaux en entrées 12
Compteur Oui 32 bits
Fréquence max en entrée 3kHz
Nombre de canaux digitaux en sortie 6
Fréquence de sortie supportée 5kHz
Température de fonctionnement compatible -40 ~ 70°C
Humidité compatible 20 ~ 95%
Alimentation 10-30Vdc
Peer To Peer Oui
GCP Oui
Modbus/TCP Oui
LAN Ethernet 10/100Base-T(X)
Consommation 2 W @ 24 VDC
Connectique LAN RJ-45
Connectique alimentation Bornier à vis
Watchdog 1.6 secondes pour le système, programmable pour la communication
Numéro de douane 9030890000
Dimensions60x25x112mm
Poids191g
 Garantie2 An(s)
SKUADAM-6050-D

Afin de câbler au mieux et le plus facilement votre module ADAM-6050 voici le schéma adapté pour contact sec et mouillés.

Schéma câblage DI ADAM-6050

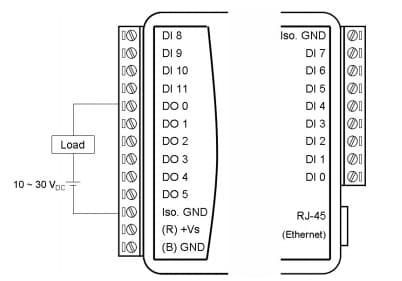

Afin de vous simplifier la vie voici le schéma de câblage associé aux sorties digitales de l'adam-6050.

câblage sorties digitales adam-6050

Le module ADAM-6050 de la marque advantech dans sa version D appelée ADAM-6050-D est bien pris en charge par Surveillance Station. il se peut cependant que vous deviez mettre à jour votre Device Pack pour en profiter au mieux. La version de Device Pack compatible est Device Pack 3.7-0890

L'ADAM-6050 est une solution d'entrées et sorties qui s'intègre parfaitement dans un réseau ViconNet®. Il permet d'intégrer des alarmes externes en entrées et sorties pour n'importe quel NVR, workstation ou DVR Kollector.

Oui, ainsi que toute la gamme des E/S ADAM-6000 Ethernet de la marque Advantech

Oui cet équipement d'acquisition de données avec entrées digitales avec compatible avec AppVision™ v4 et Prysm via Modbus.

Au sein du module ADAM-6050 pour la transformer en TOR il vous suffit de mettre 100mA maximum comme le démontre le manuel utilisateur :

Channels 6 (sink type), open
collector to 30 V, 100 mA
maximum load
