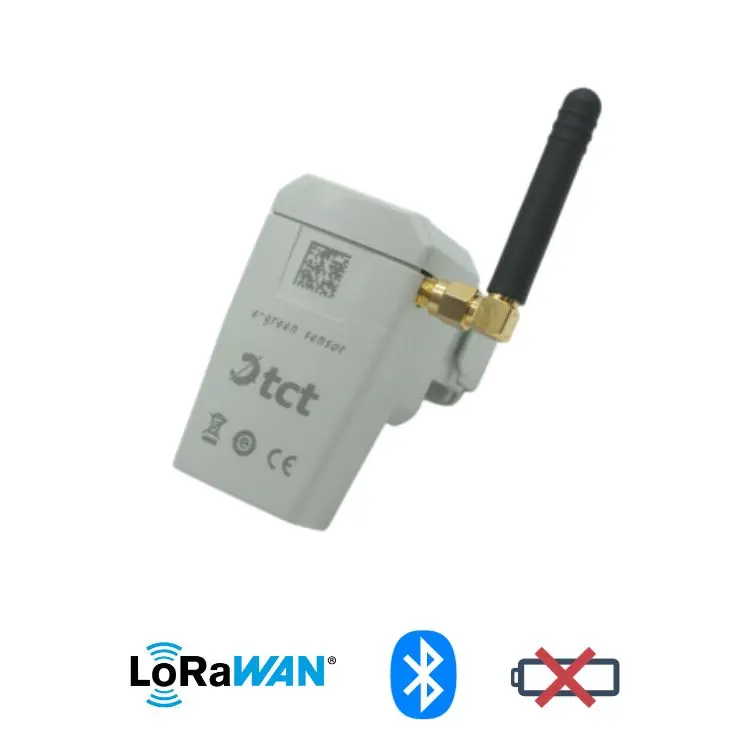

HARV001 Capteur de courant IoT sans fil autonome BLE et LoRaWan (Mesure du courant et température) 200A max

HARV001 Capteur de courant IoT sans fil autonome BLE et LoRaWan (Mesure du courant et température) 200A max
HARV001 Capteur de courant IoT sans fil autonome BLE et LoRaWan (Mesure du courant et température) 200A max
HARV001 Capteur de courant IoT sans fil autonome BLE et LoRaWan (Mesure du courant et température) 200A max
TCT (Tores Composants technologies) distributeur officiel
logo TCT (Tores Composants technologies) distributeur officiel

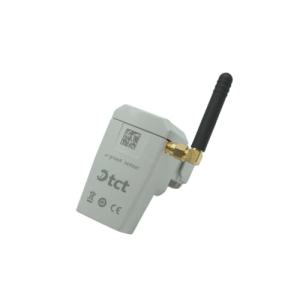

HARV001

L"E-Green sensor, est un capteur de courant autonome sans fil fabriqué par notre partenaire français TCT. C'est un module IoT entièrement autonome qui ne nécessite ni câblage ni maintenance pour sa mise en place. Il ne nécessite pas de pile ou de batterie. Il dispose d'une alimentation autonome basée sur l'induction de la phase d'un câble électrique.

Il propose 2 modes de communication sans fil :

  • BLE (Bluetooth Low Energy version 4.2)
  • LoRa (LP)

Ce capteur IoT est non intrusif et tire sa force dans sa simplicité, sa longue durée de vie et sa rapidité d'installation. Il permet de mesurer différents paramètres tels que le courant et la température. On le retrouvera dans des usages comme la surveillance de moteur, la domotique, le contrôle de température de conducteurs, campagne d'audits électrique, suivi de la consommation d'installations et machines...

Cette version mesure le courant et la consommation d'énergie sur des câbles électrique de 2A à 200A avec des sections jusqu'à 50mm2. Il est possible, sur projet d'augmenter ces capacités.

Installez le dans votre coffret électrique, armoire électrique, coffret d'automatisme, alimentation de machine, attendez quelques instants, et il commence à émettre !

En savoir plus
Je souhaite un devis

E-Green Sensor

Surveiller votre consommation d'énergie en temps réel via BLE

Grâce à l'application mobile fournie avec le capteur autonome, vous pourrez suivre en temps réel la consommation de vos appareils via la technologie réseau Bluetooth BLE.

  • Découvrez automatiquement les capteurs autour de vous,
  • Associez les à votre projet
  • Mesurez !

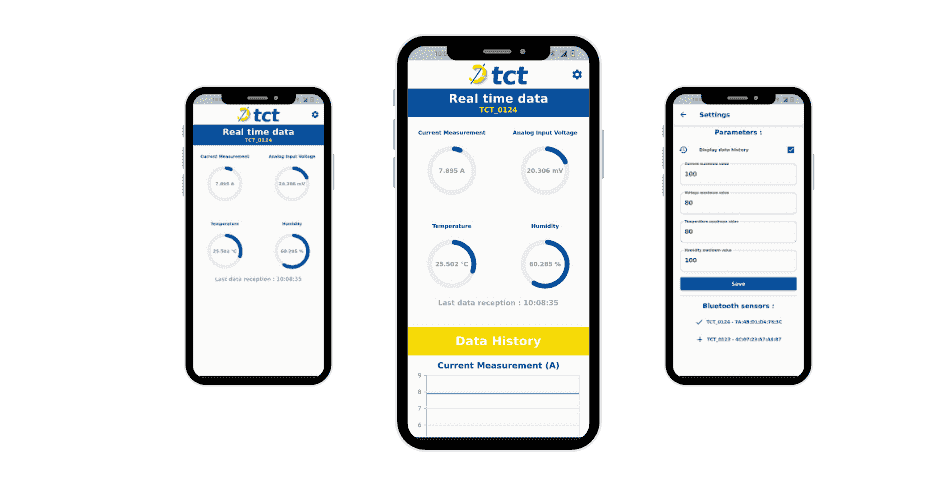

Application mobile TCT de mesure

Un capteur qui communique en LoRa également

Vous souhaitez un suivi permanent ? Le protocole de communication LoRaWAN est parfaitement adapté pour répondre à ce besoin. Ce réseau basse fréquence professionnel permet de transmettre les données de un ou plusieurs capteurs à interval régulier à une passerelle LoRa Privée.

N'hésitez pas à associer jusqu'à 100 E-Green sensor en parallèle à notre passerelle LoRaWAN WISE-6610 de la marque Advantech et envoyez les données dans l'emplacement de votre choix ! A noter qu'un appareillage manuel est nécessaire pour associer les  modules au à la passerelle. Cette passerelle dispose de NODE-RED avec de nombreux connecteurs : Azure, Cloud Advantech, Modbus/TCP, HTTP, MQTT, MQTTs, ...

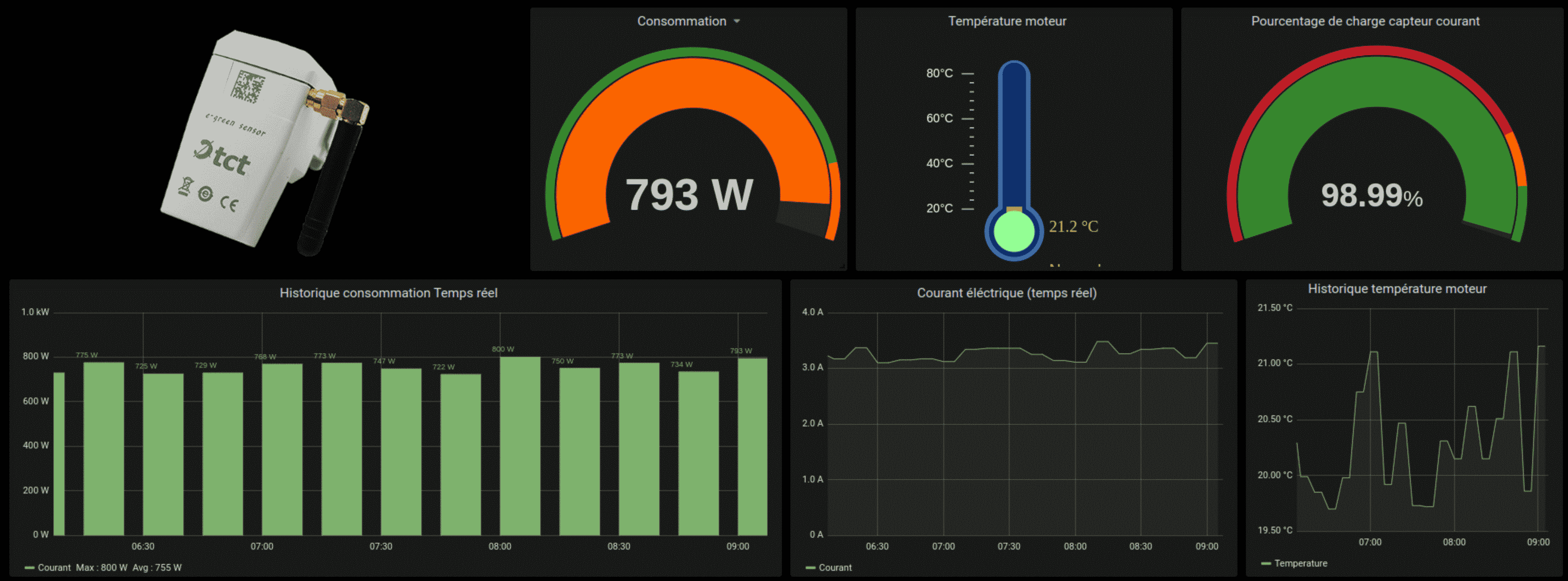

Tableau de bord personnalisés pour suivre la consommation des équipements

Exemple de tableau de bord personnalisable pour suivre la consommation d'un ou plusieurs équipements.

Vous souhaitez intégrer ces données dans votre propre solution ou système d'information ? Nos équipes vous accompagnent dans la réalisation et/ou le développement de votre projet !

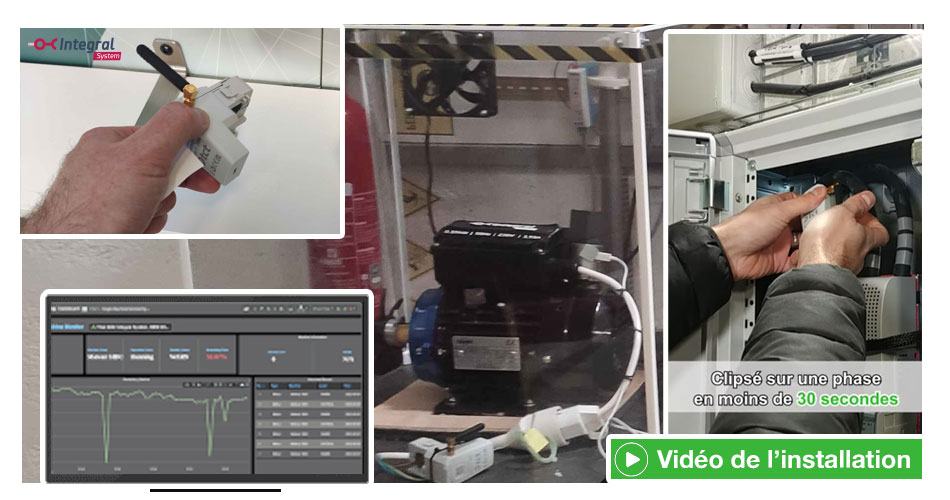

Simple d'installation & d'usage

Ce capteur étant autonome en énergie, il a besoin d’un certain temps pour stocker suffisamment d’énergie pour pouvoir démarrer notamment à la première utilisation quand les éléments de stockage sont vides. Le courant minimum pour commencer à prélever de l’énergie est 2ARMS (2 Ampères). Pour en savoir plus n'hésitez pas à consulter la fiche technique.

Une fois que l'IoT est suffisamment chargé, il se met à emettre ses informations automatiquement et sans aucune action. Vous pouvez valider son bon fonctionnement via l'application mobile iOS ou Android disponible.



Les points fort du E-Green Sensor

Capteur de courant autonome TCT

  • Non intrusif
  • Sans batterie ni pile
  • Sans maintenance



Antennes LoRaWAN et accessoires compatibles

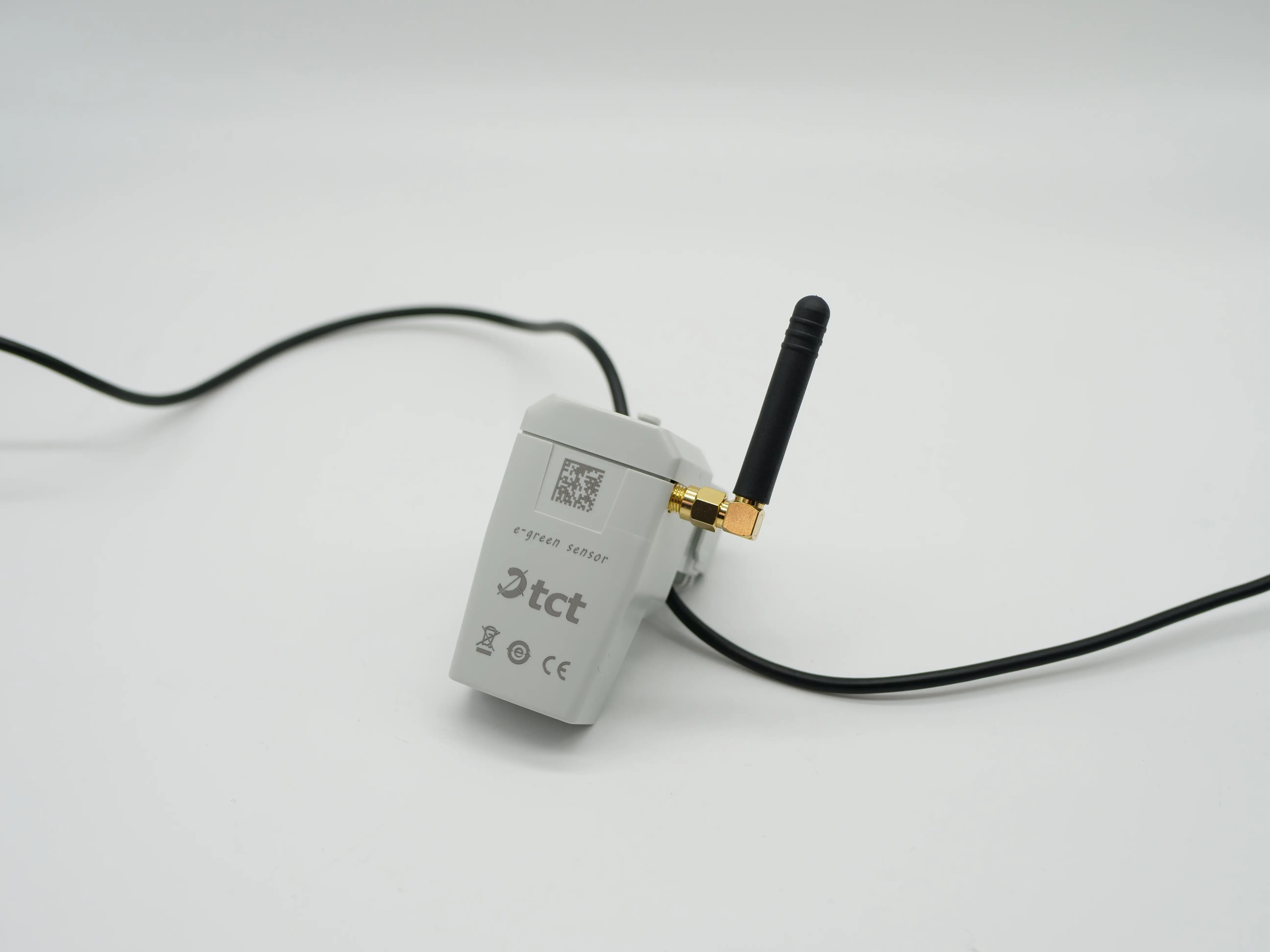

Par défaut le kit de capteur de courant est livré avec une Antenne fouet 1/4 d'onde raccourcie connecteur SMA coudé. Nous proposons également 3 antennes optionnelles compatibles avec le capteur autonome HARV001 :

  • Antenne fouet coudée 90° 1/2 onde 868Mhz avec Gain 2,5 dBi - Connecteur SMA
  • Antenne fouet de toit 1/4 onde 868Mhz, 4m de câble, connecteur SMAM, idéal pour armoire électrique
  • Antenne fouet de toit 1/2 onde 868Mhz avec Gain 2,5 dBi - 3.8 mètres de câble Connecteur SMA-mâle idéal pour armoire Plexo
  • Sonde de témpérature externe : Thermocouple typ K jusqu'à 175° avec câble de longueur 2m

N'hésitez pas à nous demander un devis pour ces options !

CaractéristiquesValeur
Interface de communication Bluetooth, LoRa
Température extrême Non
Solutions Advantech WISE IoT et WebAccess PHM (pour suivre et prédire l'état de santé de vos équipements à rotation - solution clé en main SaaS ou on Premise)
LoRa Oui
Fréquence LoRa EU863-870 soit 863Mhz 870Mhz
Bluetooth BLE v4.2
Récupération d'énergie à partir de 2A
Mesure de courant de 0A à 200A
Précision de la mesure de courant ~1%
Mesure intégrée de courant de 0 à 200ARMS avec une résolution de 10mA et précision de Classe 1
Section maximum de câble sur une phase 50mm2
Section minimum de câble sur une phase 1mm2
Mesure de température Option via sonde déportée de type K - précision -270 – 1370°C
Antenne LoRa Fournie (Antennes externes en option)
Batterie Non
Application BLE Une application pour smartphone Android et iOS est disponible
Conformité RED, ROHS, NF, EN 62311
Compatibilité électromagnétique EN 301489-3 V2.1.0, EN 301489-1 V2.1.1
Fréquences radioélectriques EN 300 220-2 V3.1.1
Température de fonctionnement -20°C à 55°C

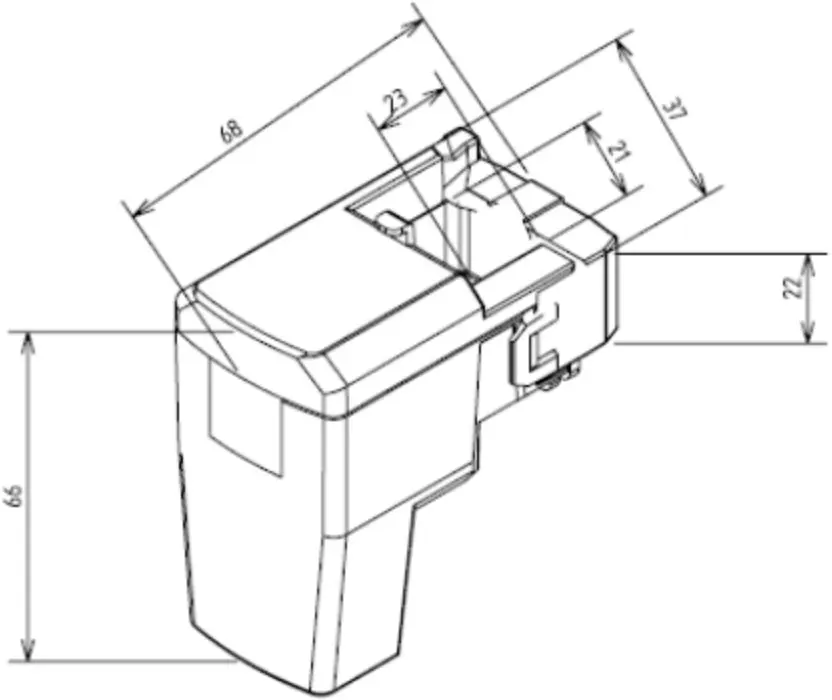

Dimensions 70 x 68 x 45 mm
Consommation de 19uA à 30mA en fonction de la communication active
Poids 160g
SKUHARV001
MarqueTCT
Télécharger en PDF
Fiche technique constructeur
Documentation technique · 27/09/2023 16:48
