Pour la conduite de machines, le format 17 pouces 5:4 permet de construire une interface autour d’un synoptique central, avec des commandes et des indicateurs répartis au-dessus et au-dessous. Sur un poste de suivi de production, il se prête à la consultation de fiches de fabrication, de recettes ou de résultats de contrôle. Il présente également un intérêt pour moderniser un poste utilisant déjà une interface en 1280 × 1024 pixels, en conservant la résolution et les proportions d’affichage, sous réserve de vérifier la compatibilité logicielle et les dimensions de montage.
| Caractéristique |
Valeur |
| Processeur |
Intel Celeron J6412, fréquence annoncée de 2,60 GHz |
| Mémoire vive |
jusqu’à 16 Go DDR4 |
| Stockage |
jusqu’à 1 To |
| Interface de stockage standard |
mSATA |
| Interface de stockage optionnelle |
M.2 NVMe |

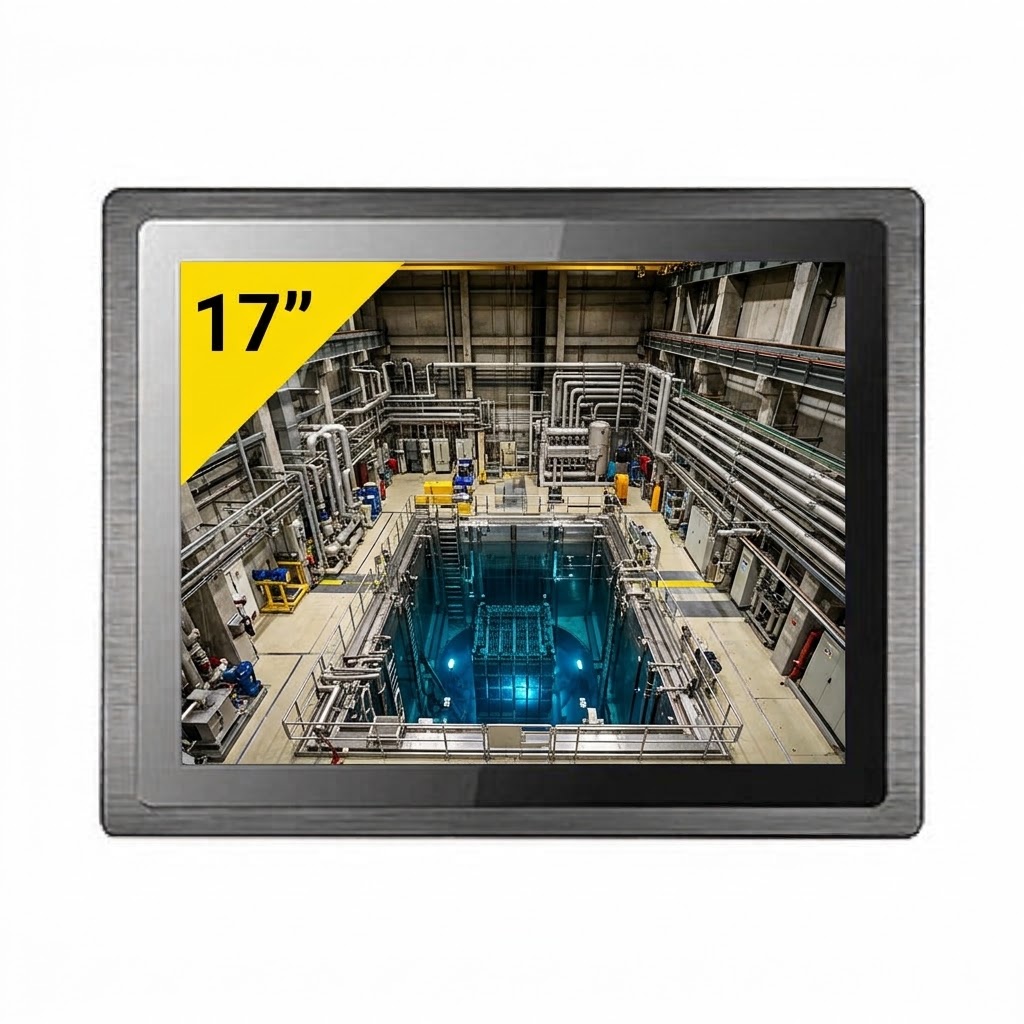

| Écran |
TFT LCD de 17 pouces |
| Résolution |
1280 × 1024 pixels |
| Luminosité standard |
300 cd/m² |
| Luminosité optionnelle |
1 000 cd/m² en version High Brightness |
| Couleurs |
16,7 millions |
| Angles de vision |
85° à gauche, 85° à droite, 80° en haut et 70° en bas |
| Écran tactile |
capacitif projeté, résistif ou sans fonction tactile selon configuration |
| Fonction multipoint |
disponible avec le tactile capacitif projeté et un système d’exploitation compatible |
| Dureté de surface |
6H en capacitif projeté, 3H en résistif, 7H sans tactile |
| Ethernet |
2 ports RJ45 Gigabit Ethernet isolés galvaniquement |
| USB |
2 ports USB 3.0 Type-A et 2 ports USB 2.0 Type-A |
| Interface série DB9 |
1 port RS-232 |
| Interfaces sur bornier à vis 12 broches |
1 port RS-485, 1 port RS-232 et 5 GPIO |
| Sorties vidéo |
1 port HDMI et 1 port VGA |
| Audio |
1 prise jack 3,5 mm pour entrée/sortie audio |
| Wi-Fi |
IEEE 802.11 a/b/g/n/ac/d/e/i/h/w |
| Bluetooth |
version 4.0 |
| Emplacement SIM |
format SIM standard, sans fonction dans la configuration de base |
| Communication cellulaire |
LTE en option |
| Emplacements d’extension |
aucun |
| Alimentation |
12 à 36 V CC |
| Connecteurs d’alimentation |
connecteur coaxial 5,5 × 2,5 mm et connecteur 2 broches |
| Consommation en veille |
18,60 W |
| Consommation à pleine charge à la fréquence de base |
27,74 W |
| Refroidissement |
sans ventilateur |
| Boîtier |
aluminium moulé sous pression |
| Façade |
aluminium brossé, conception affleurante |
| Indice de protection |
IP65 en face avant |

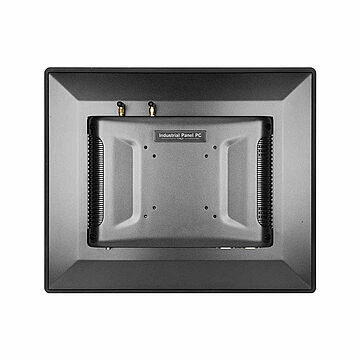

| Montage |
encastré en panneau ou VESA |
| Fixations VESA |
75 × 75 mm et 100 × 100 mm |
| Dimensions |
414 × 345 × 63 mm, largeur × hauteur × profondeur |
| Poids |
environ 5 kg |
| Température de fonctionnement standard |
−10 à +60 °C |
| Température de fonctionnement avec option WT |
−20 à +70 °C |
| Température de fonctionnement en version High Brightness |
−30 à +85 °C selon la fiche constructeur |
| Température de stockage |
−20 à +70 °C |
| Humidité relative |
jusqu’à 95 %, sans condensation |
| Systèmes d’exploitation indiqués |
Windows 10 IoT LTSC et Windows 11 IoT LTSC |
| Conformités indiquées |
CE, RoHS, FCC et REACH |
| Format d’affichage |
| 5 |
4 |
| Processeur |
Pentium / Celeron / ATOM |
| Montage |
Encastrable, VESA |
| Indice de protection |
IP65 |
| Architecture |
Fanless |
| SKU |
PPC002-170A2 |
| Marque |
WACHENDORFF
|
