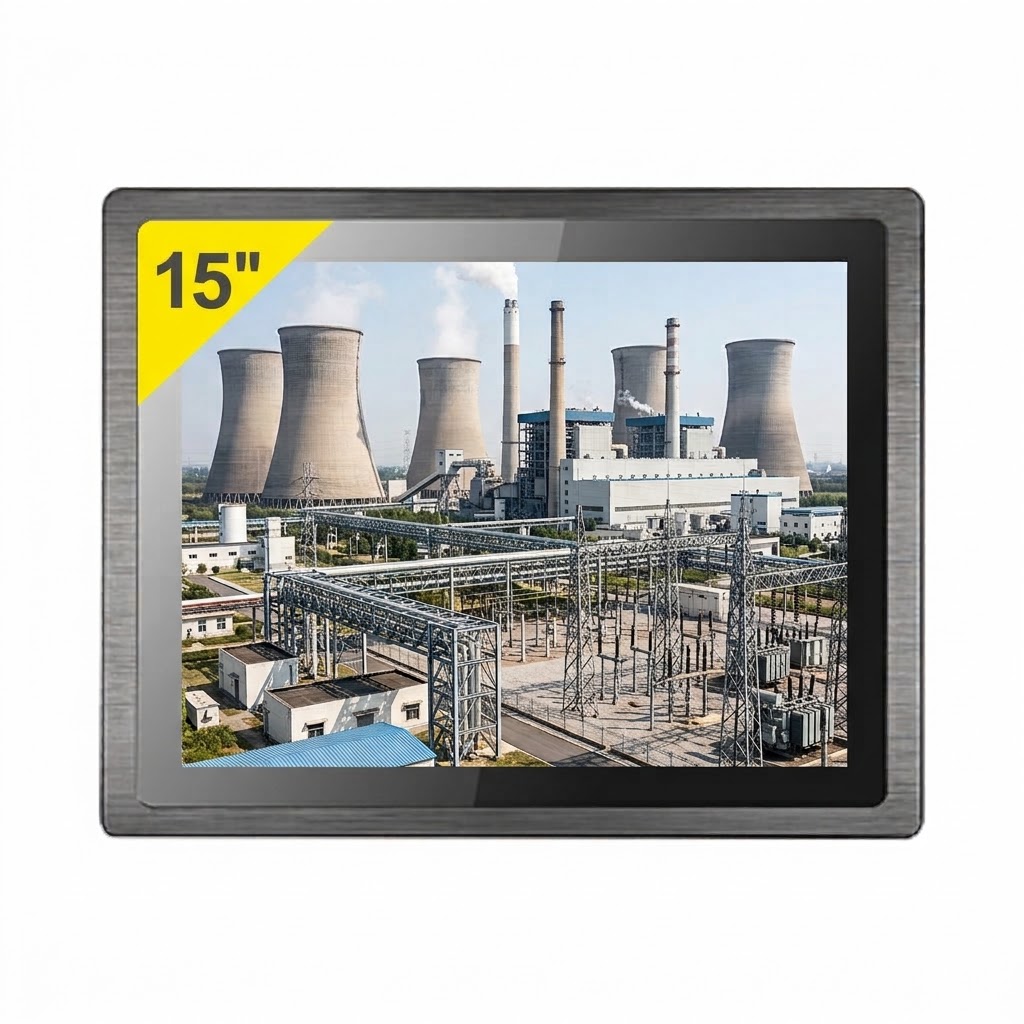

Pour la conduite de machines et la supervision de production, son écran de 1024 × 768 pixels convient à l’affichage de synoptiques, de paramètres de fonctionnement et d’alarmes. Son format 4:3 présente également un intérêt pour les projets de remplacement d’interfaces opérateur utilisant déjà cette résolution, sous réserve de vérifier les dimensions d’intégration et la compatibilité logicielle. Selon la configuration choisie, le tactile capacitif permet les interactions multipoints avec un système compatible, tandis que le tactile résistif répond aux besoins de commande par pression, notamment avec des gants.
| Caractéristique |
Valeur |
| Processeur |
Intel Celeron J6412, fréquence annoncée de 2,60 GHz |
| Mémoire vive |
jusqu’à 16 Go DDR4 |
| Stockage |
jusqu’à 1 To |
| Interface de stockage standard |
mSATA |
| Interface de stockage optionnelle |
M.2 NVMe |
| Écran |
TFT LCD de 15 pouces |
| Résolution |
1024 × 768 pixels |
| Luminosité standard |
300 cd/m² |
| Luminosité optionnelle |
1 000 cd/m² en version High Brightness |
| Couleurs |
16,7 millions |
| Angles de vision |
89° à gauche, à droite, en haut et en bas |
| Écran tactile |
capacitif projeté, résistif ou sans fonction tactile selon configuration |
| Fonction multipoint |
disponible avec le tactile capacitif projeté et un système d’exploitation compatible |
| Dureté de surface |
6H en capacitif projeté, 3H en résistif, 7H sans tactile |
| Ethernet |
2 ports RJ45 Gigabit Ethernet isolés galvaniquement |
| USB |
2 ports USB 3.0 Type-A et 2 ports USB 2.0 Type-A |
| Interface série DB9 |
1 port RS-232 |
| Interfaces sur bornier à vis 12 broches |
1 port RS-485, 1 port RS-232 et 5 GPIO |
| Sorties vidéo |
1 port HDMI et 1 port VGA |
| Audio |
1 prise jack 3,5 mm pour entrée/sortie audio |
| Wi-Fi |
IEEE 802.11 a/b/g/n/ac/d/e/i/h/w |
| Bluetooth |
version 4.0 |
| Emplacement SIM |
format SIM standard, sans fonction dans la configuration de base |
| Communication cellulaire |
LTE en option |
| Emplacements d’extension |
aucun |
| Alimentation |
12 à 36 V CC |
| Connecteurs d’alimentation |
connecteur coaxial 5,5 × 2,5 mm et connecteur 2 broches |
| Consommation en veille |
18,35 W |
| Consommation à pleine charge à la fréquence de base |
27,47 W |
| Refroidissement |
sans ventilateur |
| Boîtier |
aluminium moulé sous pression |
| Façade |
aluminium brossé, conception affleurante |
| Indice de protection |
IP65 en face avant |

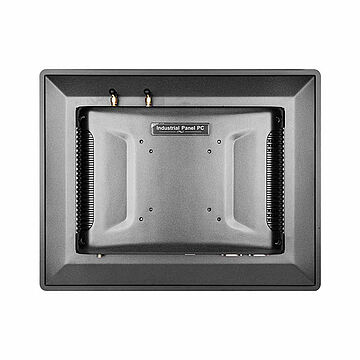

| Montage |
encastré en panneau ou VESA |
| Fixations VESA |
75 × 75 mm et 100 × 100 mm |
| Dimensions |
379,8 × 300 × 63,6 mm, largeur × hauteur × profondeur |
| Poids |
environ 4,3 kg |
| Température de fonctionnement standard |
−10 à +60 °C |
| Température de fonctionnement avec option WT |
−20 à +70 °C |
| Température de fonctionnement en version High Brightness |
−20 à +70 °C |
| Température de stockage |
−20 à +70 °C |
| Humidité relative |
jusqu’à 95 %, sans condensation |
| Systèmes d’exploitation indiqués |
Windows 10 IoT LTSC et Windows 11 IoT LTSC |
| Conformités indiquées |
CE, RoHS, FCC et REACH |
| Éléments fournis |
appareil, matériel de montage et instructions d’installation |
| Format d’affichage |
| 4 |
3 |
| Processeur |
Pentium / Celeron / ATOM |
| Montage |
Encastrable, VESA |
| Indice de protection |
IP65 |
| Architecture |
Fanless |
| SKU |
PPC002-150A2 |
| Marque |
WACHENDORFF
|
