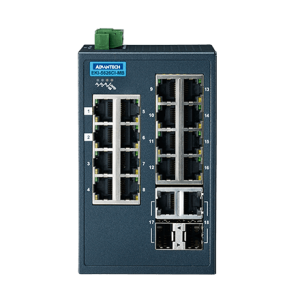

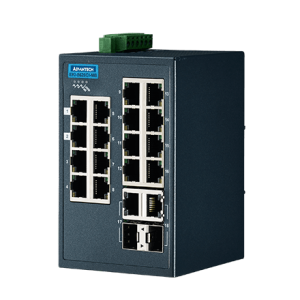

Le EKI-5626CI-MB-BE est un switch administrable pensé pour les réseaux industriels où la communication est centrale.
Son atout majeur est la prise en charge native de Modbus/TCP, à laquelle s’ajoutent les protocoles et mécanismes indispensables à une intégration fiable en supervision et automatisme :
Il constitue ainsi une solution pertinente pour relier des équipements Ethernet industriels dans des architectures SCADA robustes et faciles à déployer.
En savoir plus
| Caractéristiques | Valeur |
|---|---|
| Standards Ethernet et réseau | IEEE 802.3, 802.3u, 802.3x, 802.1D, 802.1w, 802.1p, 802.1Q, 802.1X, 802.3AD, 802.3az |
| Réseau local | 10/100Base-T(X), 10/100/1000Base-T(X) |
| Distance de transmission Ethernet | jusqu’à 100 m |
| Vitesse Ethernet | 10/100 Mb/s avec auto-négociation |
| Ports E/S | 16 x RJ-45 + 2 x ports combo RJ-45/SFP |
| Connecteur d’alimentation | bornier à vis 6 broches avec relais |
| LED système | PWR1, PWR2, P-Fail, détection de boucle |
| LED port | lien / vitesse / activité |
| Taille de table MAC | 8K |
| Taille du buffer de paquets | TBD |
| Capacité de commutation | 7.2 Gbps |
| Jumbo frame | 9216 bytes |
| Boîtier | métal |
| Indice de protection | IP30 |
| Montage | rail DIN |

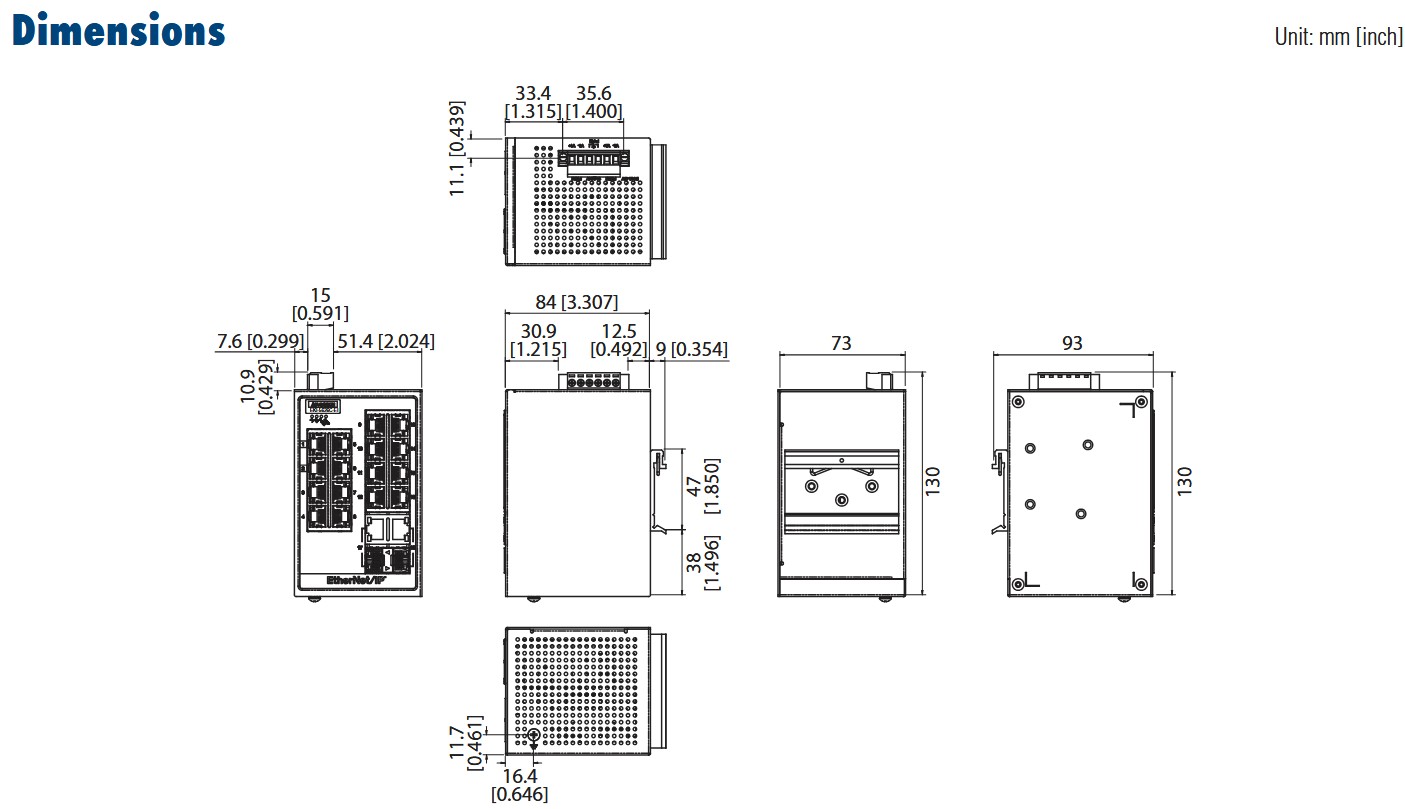

| Dimensions | 74 x 120 x 84 mm |
| Poids | 0.8 kg |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 95 % sans condensation |
| MTBF | 2 825 281 heures |
| Consommation | 8.2 W |
| Entrée d’alimentation | 12 à 48 VDC avec double entrée redondante |
| Plage de tension de fonctionnement | 8.4 à 52.8 VDC |
| Protection contre les surintensités | présente |
| Protection contre l’inversion de polarité | présente |
| EMI | CE, FCC Class A |
| Sécurité | UL508 |
| EMC | EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 |
| Résistance aux chocs | IEC 60068-2-27 |
| Résistance aux chutes libres | IEC 60068-2-32 |
| Résistance aux vibrations | IEC 60068-2-6 |
| Certifications zones à risque | Class 1 Division 2, ATEX |
| Groupes VLAN | 256 avec ID VLAN de 1 à 4094 |
| Gestion VLAN | VLAN basé sur tag, GVRP |
| Port mirroring | par port, port multi-source |
| Multicast IP | IGMP Snooping v1/v2/v3, MLD Snooping, IGMP Immediate Leave |
| Storm control | broadcast, multicast, unicast inconnu |
| Redondance | IEEE 802.1D STP, IEEE 802.1w RSTP, X-Ring Elite avec temps de reprise inférieur à 20 ms |
| Ordonnancement des files de priorité | WRR, SP, priorité hybride |
| Classe de service | CoS basé sur IEEE 802.1p, IP ToS, DSCP |
| Limitation de débit | limitation en entrée et en sortie |
| Agrégation de liens | IEEE 802.3ad, trunking dynamique et statique |
| Sécurité des ports | statique, dynamique, filtrage d’adresses MAC |
| Authentification | 802.1X basée sur port, chiffrement MD5/PEAP |
| DHCP | client, option 82 |
| Accès d’administration | SNMP v1/v2c, Web, MIB standard, MIB privée |
| Mise à jour logicielle | TFTP, HTTP, double image |
| Synchronisation horaire | client SNTP |
| Journalisation | Syslog |
| Protocoles pris en charge | IPv6, LLDP, Modbus/TCP |
| Montage | Rail DIN |
| Manageable ? | Manageable |
| Débit | 10/100Mbps |
| Température extrême | Oui |
| SKU | EKI-5626CI-MB-BE |
| Fabricant / Marque | Advantech |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Switch Rail DIN ethernet et à propos de Switch Ethernet Rail DIN industriel manageable 16ports FE + 2Gb Combo avec prise en charge du protocole Modbus/TCP de la marque Advantech.
