| Type |
serveur industriel d’automatisation électrique |
| Applications |
protection et contrôle centralisés des postes électriques haute et moyenne tension |
| Format |
rack 2U |
| Pays d’origine |
Chine |
| Famille de processeurs |
Intel Xeon Scalable de 2e génération |
| Processeur compatible Intel Xeon Gold 6238T |
22 cœurs, fréquence de base de 1,90 GHz, cache de 30,25 Mo, TDP de 125 W |
| Processeur compatible Intel Xeon Gold 5218T |
16 cœurs, fréquence de base de 2,10 GHz, cache de 22 Mo, TDP de 105 W |
| Processeur compatible Intel Xeon Silver 4209T |
8 cœurs, fréquence de base de 2,20 GHz, cache de 11 Mo, TDP de 75 W |
| Chipset |
Intel C621 |
| Refroidissement |
4 ventilateurs haute vitesse remplaçables à chaud |
| Technologie mémoire |
DDR4 ECC RDIMM/LRDIMM |
| Emplacements mémoire |
12 emplacements DIMM |
| Capacité mémoire maximale |
768 Go, jusqu’à 64 Go par emplacement avec les processeurs Intel Xeon Scalable de 2e génération |
| Fréquences mémoire |
2 400, 2 666 ou 2 933 MHz |
| Contrôleurs Ethernet |
4 contrôleurs Intel I210 |
| Ports Ethernet |
4 ports RJ-45 10/100/1 000BASE-T |
| Isolation Ethernet |
2 500 V |
| Administration à distance |
BMC, IPMI 2.0 sur LAN1 et SNMP |
| Stockage 2,5 pouces |
jusqu’à 4 SSD SATA remplaçables à chaud, hauteur maximale de 9,5 mm |
| Compatibilité HDD |
annoncée dans les caractéristiques générales de la gamme pour les baies 2,5 pouces |
| RAID intégré |
Intel RST, niveaux RAID 0, 1, 5 et 10 |
| Stockage M.2 |
1 emplacement M Key compatible avec les SSD M Key et B+M Key |
| Formats M.2 compatibles |
2242, 2260 et 2280 |
| Interfaces M.2 |
NVMe PCIe Gen3 x4 ou SATA |
| Ports USB externes |
3 ports USB 3.2 Gen1 Type-A à l’arrière |
| Connectique USB interne |
1 port USB 2.0 Type-A, 1 connecteur sur broches USB 2.0 et 1 connecteur sur broches USB 3.0 |
| Sorties vidéo |
2 ports DVI-D jusqu’à 2K à 60 Hz et 1 port VGA |
| Extension propriétaire |
1 emplacement PCI/PCIe |
| Extensions PCIe standard |
2 emplacements PCIe Gen3 x16, 1 emplacement PCIe Gen3 x8 et 1 emplacement PCIe Gen3 x4, tous au format low profile |
| Extension Mini PCIe |
1 emplacement avec PCIe Gen1 x1 et USB 2.0 |
| Interfaces et modules optionnels |
RJ-45, SFP, ports série isolés, entrées/sorties numériques isolées, HSR/PRP, PCIe, Mini PCIe, PCI-104 et IRIG-B |
| Redondance réseau optionnelle |
HSR/PRP via cartes d’extension |
| Interfaces série optionnelles |
RS-232/422/485, avec cartes isolées ou non isolées selon la référence |
| Synchronisation optionnelle |
IRIG-B via carte d’extension compatible |
| Systèmes d’exploitation indiqués |
Windows 11, Windows 10, Windows Server 2022 et Linux Ubuntu Server 22.04 |
| Alimentation |
2 alimentations redondantes de 800 W remplaçables à chaud |
| Tension d’entrée en courant alternatif |
100 à 240 V CA |
| Tension d’entrée en courant continu |
100 à 240 V CC |
| Température de fonctionnement |
-20 à +60 °C selon le processeur et la configuration |
| Température de stockage |
-40 à +85 °C |
| Humidité en fonctionnement |
95 % HR à 40 °C, sans condensation |
| Humidité hors fonctionnement |
95 % HR à 60 °C, sans condensation |
| Dimensions du châssis |
440 × 88 × 460 mm, largeur × hauteur × profondeur |
| Dimensions complémentaires du plan mécanique |
largeur de façade de 482,60 mm et profondeur hors tout de 515,90 mm |
| Cotes de fixation |
entraxe horizontal de 465,10 mm, entraxe vertical de 76,20 mm et ouvertures de 10 × 7 mm |
| Poids |
10 kg |
| Indice de protection |
IP20 |

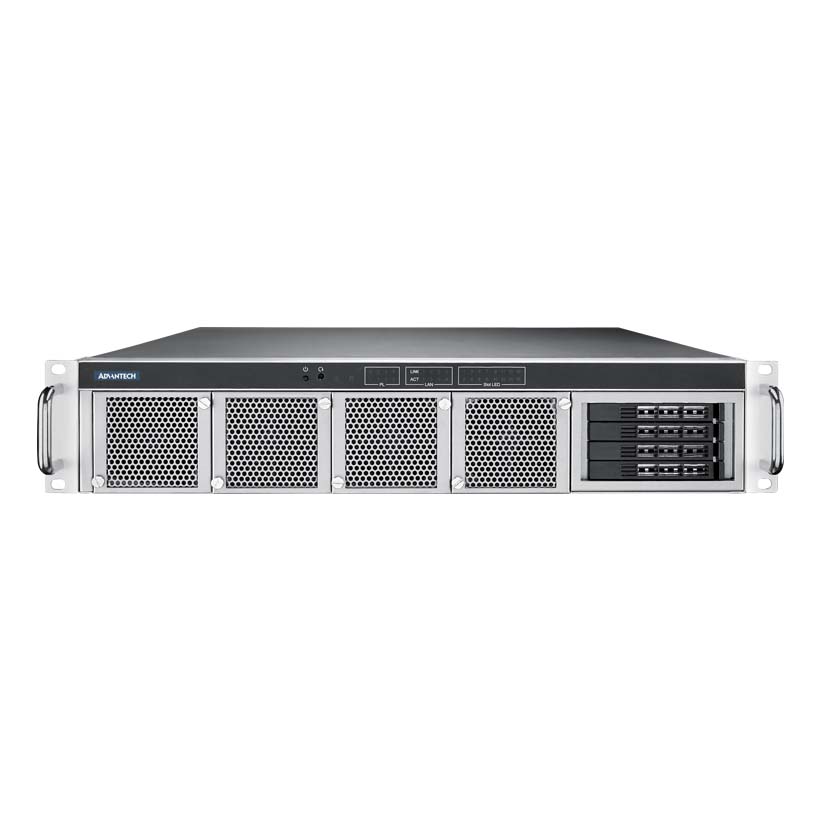

| Commandes en façade |
bouton de mise sous tension et bouton de réinitialisation |
| Voyants en façade |
Power, HDD, LAN, PL et Slot |
| Compatibilité électromagnétique |
CE, FCC et IEEE 1613 |
| Certifications de sécurité |
CB, UL et CCC |
| Homologation |
IEC 61850-3, certification TÜV mentionnée dans la présentation de la gamme |
| Résistance aux chocs |
IEC 60068-2-27, demi-sinusoïde de 10 g pendant 11 ms, avec SSD |
| Résistance aux vibrations |
IEC 60068-2-64, vibrations aléatoires, 1 octave/minute et 1 heure par axe, avec SSD |
| Sécurité matérielle |
module TPM 2.0 en option |
| Watchdog |
temporisation programmable sur 256 niveaux, avec intervalle de 1 à 255 secondes par niveau selon la fiche |
| Configuration du processeur, de la mémoire et du stockage |
assemblage au centre CTOS Advantech ; capacités et processeurs indiqués selon la configuration retenue |
| Système d'exploitation |
Linux, Windows 10 Pro, Windows 11 |
| Processeur |
Intel Xeon |
| Montage |
Rack |
| Architecture |
Fanless |
| SKU |
ECU-579-SSDB |
| Marque |
Advantech
|
Configurés et assemblés en France
