WISE-IOT/PHM Solution de maintenance prédictive pour moteur basée sur les vibrations

iPHM, la surveillance de santé des machines rotatives

Les vibrations deviennent des indicateurs clés pour préparer vos interventions de maintenance. Notre solution iPHM (Integrated Proportional Health Monitoring) permet d'assurer une surveillance continue de la santé de vos machines tournantes (adaptée aux moteurs à vitesse fixe ou à plusieurs vitesses fixes).

Architecture matérielle et logicielle

• Mesure sans fil : recueil des vibrations sur 3 axes et de la température grâce aux capteurs intelligents WISE-2410.
• Collecte et transmission : collecte des données via la passerelle LoRaWAN WISE-6610 et transmission MQTT vers le serveur local MIC-770 iPHM Server.
• Fréquence d'actualisation modulable : envoi toutes les 10 secondes en phase de PoC / Testing, ou toutes les 30 minutes en production.

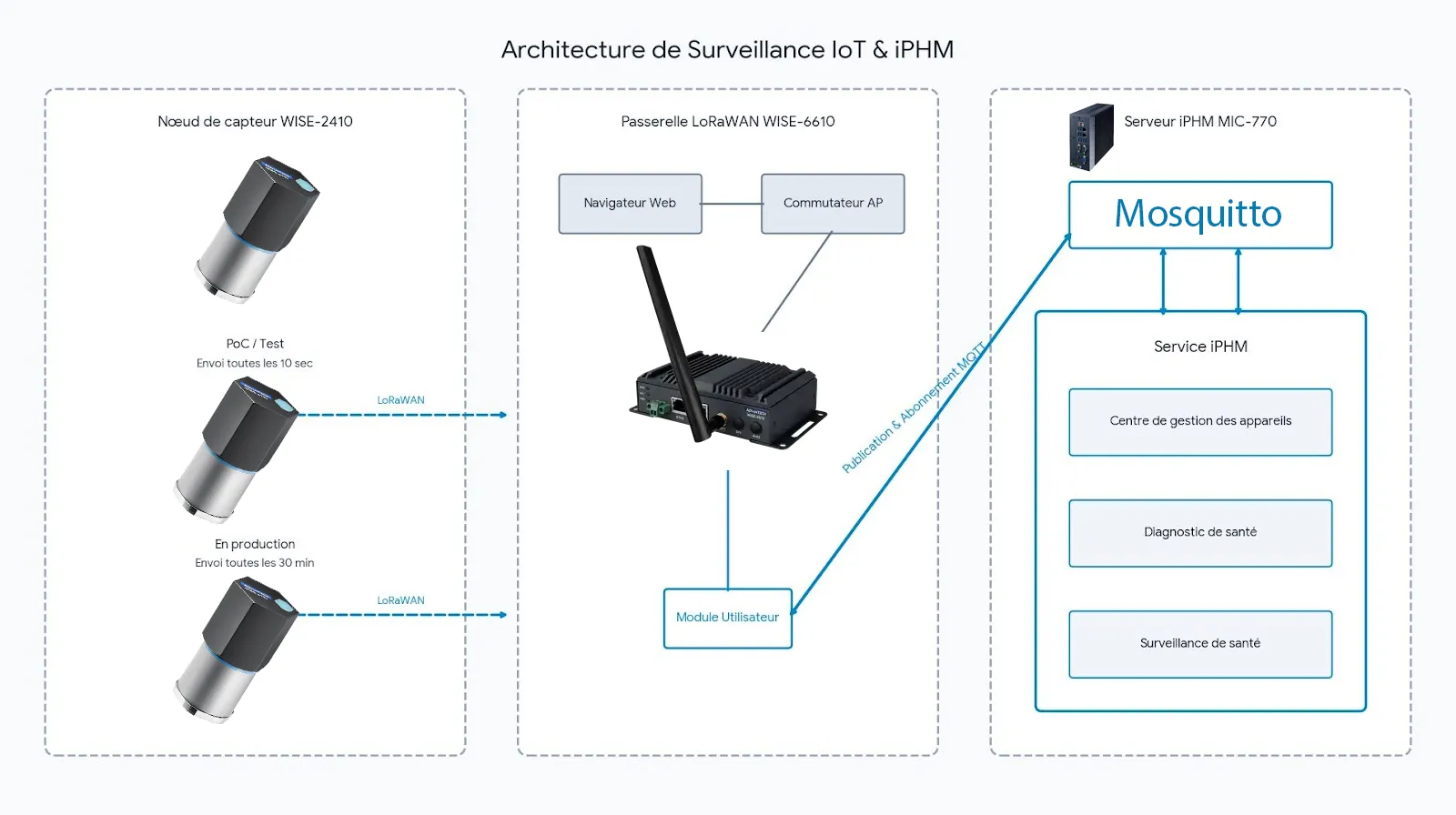

Serveur local iPHM.

Découvrez cette architecture robuste s'appuyant sur Mosquitto et les services iPHM intégrés :

• Device Center : vue globale du parc de machines puis détail machine par machine.
• Health Diagnosis : analyse approfondie et actualisation du score de santé toutes les 1 minute (après apprentissage du modèle).

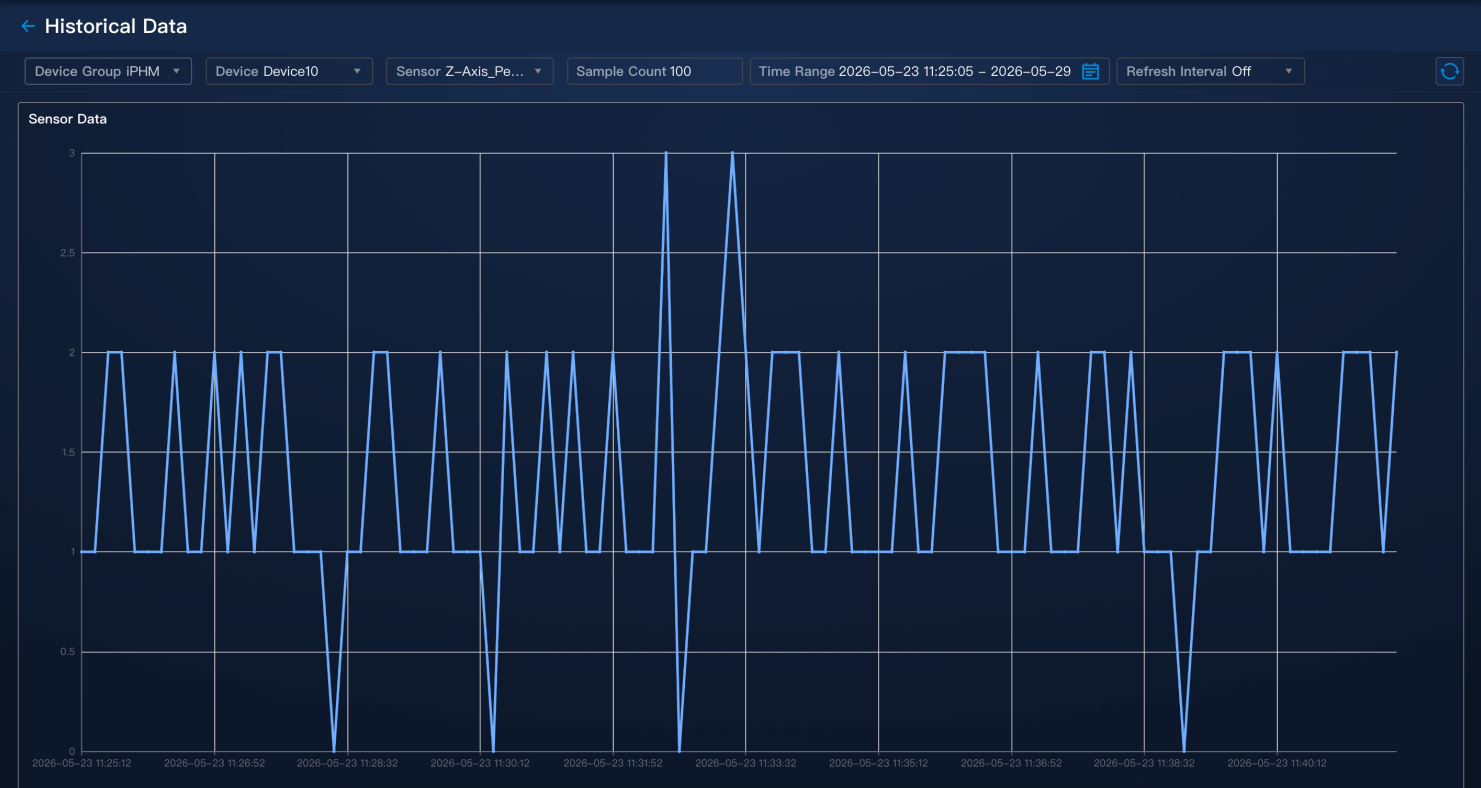

• Health Monitoring : suivi des tendances en temps réel et prévision du score de santé sur un horizon de 7 jours (recalculé chaque jour, sous réserve d'un historique suffisant). Historique complet des mesures et export Excel disponible.

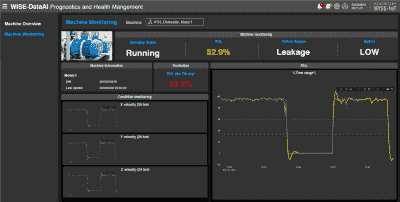

Un diagnostic lisible pour suivre les dérives de vos équipements

L'interface intuitive de la solution offre une visibilité immédiate sur l'état de votre parc :

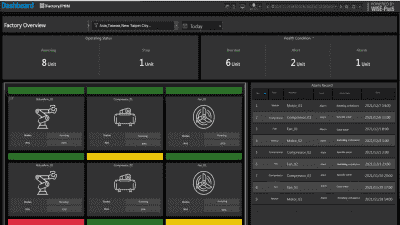

• Vue d'ensemble et détails : Passez d'une vue globale de vos équipements au détail précis de chaque machine.

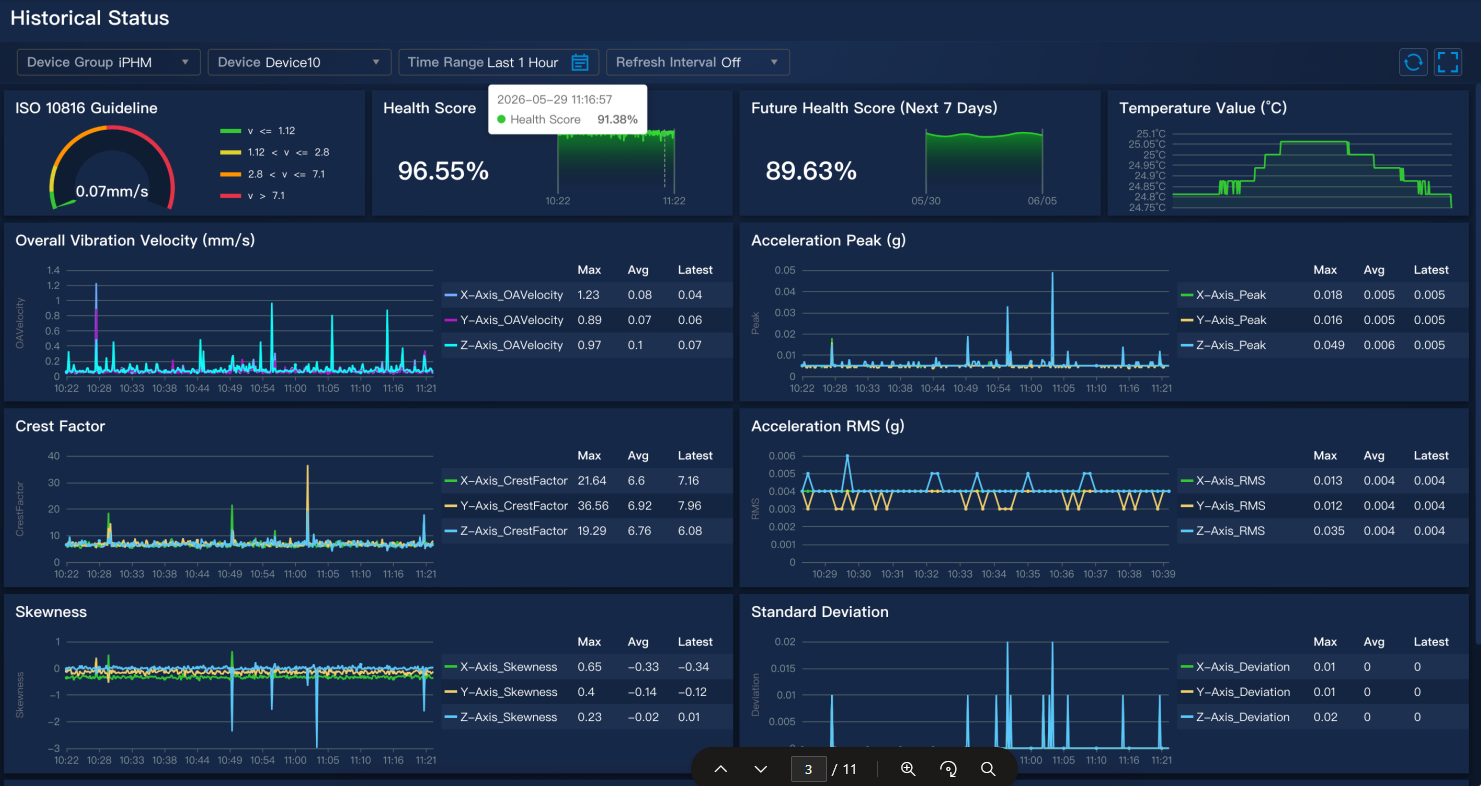

• Indicateurs et conformité : Suivi des directives ISO 20816, des scores de santé actuels et futurs, ainsi que des vitesses globales de vibration (Max, Moyenne, Derncheid).

Des alertes ciblées, connectées à vos outils

Les seuils de santé déclenchent automatiquement les alertes du modèle selon des règles configurables par équipement ou par groupe, un niveau de gravité défini et des plages d'activité dédiées.

• Diffusion adaptée à vos équipes : Messages et destinataires entièrement personnalisables.
• Canaux de communication multiples (E-mail et Microsoft Teams, Webhooks pour l'intégration avec vos services externes, SMS via un prestataire tiers)

Ouverture et supervision : profitez d'une API documentée et de la compatibilité avec Grafana pour exploiter et intégrer directement les données dans vos propres applications et tableaux de bord.

Un projet de surveillance de machines ? Découvrez notre offre et échangez avec Integral System pour définir une configuration adaptée à vos équipements.
