Cette version est remplacée par le module ADAM-6060-D1.

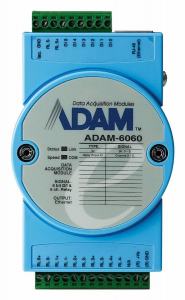

Le module ADAM-6060 d'acquition de données de la marque Advantech est une version compatible ethernet de la série des ADAM 6000. Cet équipement est très apprécié et utilisé de part sa versalité ainsi que grâce à l'ensemble des protocoles réseaux qui sont implémentés dedans.
Equipé d'un port RJ45 Ethernet 10/100 ainsi que d'un bornier à vis pour les entrées / sorties et l'alimentation, ce boitier Adam propose 12 cannaux:
La mise à jour de Novembre 2017 des ADAM 6000 à permis d'ajouter quelques nouveautés sans changer l'architecture de ceux-ci. Ce boitier est désormais compatible avec une utilisation dans un environnement qui possède une température comprise entre -40°C à +70°C. De plus il implémente désormais le protocole de communication SNMP et MQTT (IoT) pour plus de choix et encore mieux s'adapter aux différentes configurations.
Ce module à pour avantage, lors de sa configuration de proposer la possibilité de garder le status du compteur même si le module est mis hors ligne.
En bref:
Nouveau tutoriel: Nous vous présentons au sein de cet article comment configurer un module ADAM 6060 avec Adam.NET Utility.
| Caractéristiques | Valeur |
|---|---|
| Général | Ethernet 10/100Base-T (X) |
| Consommation | 2 W @ 24 VDC (ADAM-6060) - 2,5 W @ 24 VDC (ADAM-6066) |
| Connecteurs | 1 x RJ-45 (LAN), Bornier à vis enfichable (E/S et alimentation) |
| Watchdog | Timer System (1,6 seconde) et Communication (programmable) |
| Alimentation | 10 ~ 30 VDC |
| Support | Peer-to-Peer |
| Support | GCL |
| Protocoles | Modbus / TCP, TCP / IP, UDP, DHCP, SNMP, HTTP et MQTT |
| Entrée numérique | |
| Canaux | 6 |
| Contact sec | niveau 0 Fermé à la terre - Logique niveau 1 ouvert |
| Contact mouillé | niveau 0 à 3 VDC - Niveau 1 10 ~ 30 VDC |
| Prend en charge | entrée compteur à 3 kHz (débordement à 32 bits + 1 bit) |
| Conserver ou non la valeur du compteur lors de la mise hors tension | |
| Support | entrée fréquence de 3 kHz |
| Support | statut DI inversé |
| Sortie | relais (forme A) |
| Canaux | 6 |
| Support contact (résistif) | ADAM-6060 120 VAC @ 0.5 A 30 VDC @ 1 A - ADAM-6066 |
| Tension de claquage | 500 VAC (50/60 Hz) |
| Relais On | Temps 7 ms |
| Relais Off | Temps 3 ms |
| Temps total de commutation | 10 ms |
| Résistance d'isolement | 1 GΩ min. à 500 VDC |
| Commutation maximum | 20 opérations / minute Taux (à la charge nominale) |
| Support | sortie impulsions |
| Protection | Tension d'isolation 2000 VDC |
| Protection | contre l'inversion de puissance |
| Environnement | |
| Température de fonctionnement | -10 ~ 70 ° C (14 ~ 158 ° F) -40 ~ 70 ° C (-40 ~ 158 ° F) pour la version D |
| Température de stockage | -20 ~ 80 ° C (-4 ~ 176 ° F) -40 ~ 80 ° C (-40 ~ 176 ° F) pour la version D |
| Humidité en fonctionnement | 20 ~ 95% HR (sans condensation) |
| Humidité en stockage | 0 ~ 95% RH (sans condensation) |
| Type d'E/S | Compteur, Relais |
| Protocoles de communication | MQTT, Modbus TCP, TCP/IP |
| Interface de communication | Ethernet |
| Format | Bornier, Module |
| SKU | ADAM-6060 |
| Fabricant / Marque | Advantech |
