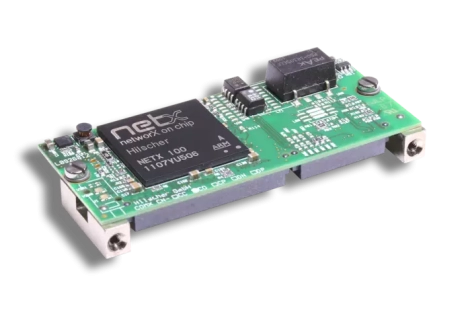

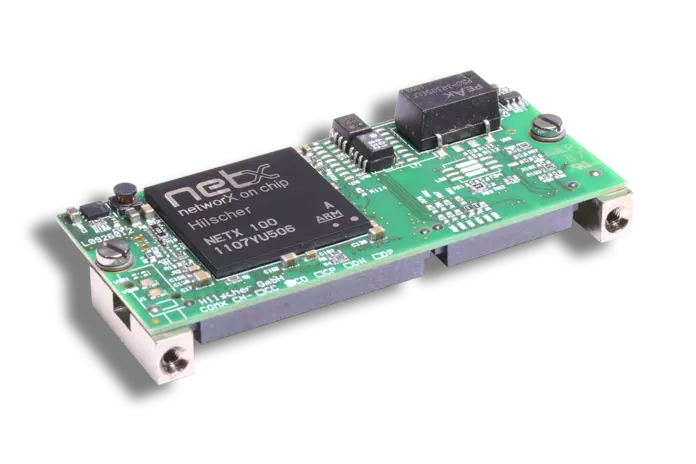

Le COMX 100CN-CO est un module de communication conçu pour intégrer une connectivité CANopen (maître ou esclave selon le firmware) dans des systèmes industriels.
l appartient à la série COMX 100 de Hilscher et se base sur le processeur netX 100. Sa conception sans connecteur terrain intégré (type CN) permet une intégration directe des signaux terrain sur la carte hôte, ce qui offre une grande flexibilité mécanique.
Protocoles de communication :
Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un COMX 100CN-CO de chez Hilscher adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Processeur | netX 100 |
| Interface hôte | mémoire double-port parallèle 16 KByte, bus 8 ou 16 bits |
| Choix du mode 8/16 bits | via la broche DPM_SIRQn au démarrage |
| Interface série | non disponible |
| Interface terrain | CANopen (niveau RS-485 selon ISO 11898) |
| Connecteurs | X1 | 50 broches pour liaison hôte (format SAMTEC 1.27 mm) - X2 | 30 broches vers connecteur terrain (à relier à un connecteur DB9 CAN) |
| Signaux terrain | CAN_TX1, CAN_RX1, CAN_H, CAN_L, CAN_GND |
| Broche PIO | disponible pour E/S personnalisées |
| LED de diagnostic | RUN (vert), ERR (rouge), RDY (jaune), STA (vert) |
| Interfaces de diagnostic | USB (depuis hardware rev. 3), RS232 (UART) |
| Alimentation | +3,3 V DC ±5 % |
| Consommation typique | 450 mA, maximum |
| Température de fonctionnement | -20 °C à +65 °C |
| Température de stockage | -10 °C à +70 °C |
| Dimensions | 30 x 70 x 21,5 mm |
| Poids | 35 à 40 g |
| Immunité CEM | ESD +10 kV (air), +6 kV (contact), Burst +2 kV, Surge +1 kV (selon EN 61000-6-2) |
| Format | Carte |
| Température extrême | Oui |
| SKU | COMX 100CN-CO |
| Fabricant / Marque | Hilscher |
