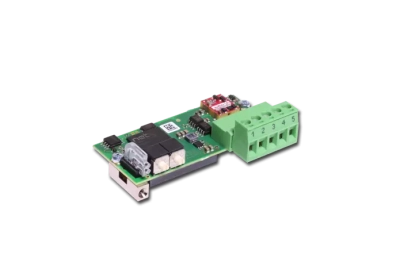

Le COMX 52CA-CCS est un module de communication compact destiné à l’intégration du protocole CC-Link en mode esclave dans des équipements industriels.
Ce module, basé sur le processeur netX 52, intègre un connecteur terrain de type COMBICON 5 broches et propose une interface hôte via mémoire double-port en mode parallèle ou SPI (série). Il est idéal pour les fabricants d’équipements souhaitant se connecter rapidement à un réseau CC-Link sans développement matériel complexe.
Protocoles de communication : CC-Link Slave
Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un COMX 52CA-CCS de chez Hilscher adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| Processeur | netX 52 |
| Interface hôte | mémoire double-port de 8 KByte |
| Modes supportés | parallèle ou série (SPI) |
| Largeur de bus configurable | 8 ou 16 bits (par DPM_SIRQn) |
| Connecteur hôte | X1, 50 broches (SAMTEC TFM-125) |
| Connecteur terrain intégré | COMBICON 5 broches (pas 5,08 mm) |
| Interface terrain | CC-Link niveau RS485 |
| LED système intégrées | RUN (vert), ERR (rouge), RDY (jaune), STA (vert) |
| Commutateurs rotatifs | Pour adresse station (1–64) | Pour débit en bauds (156 k, 625 k, 2,5 M, 5 M, 10 M Baud) |
| Interface de diagnostic | USB et RS232 (UART) |
| Alimentation | +3,3 V DC ±5 % |
| Consommation typique | 400 mA |
| Consommation maximale | 410 mA |
| Température de fonctionnement | 0 °C à +55 °C |
| Température de stockage | -10 °C à +70 °C |
| Dimensions | 30 x 70 x 21,5 mm |
| Poids | 35 à 40 g |
| Immunité CEM | ESD |
| Burst | +1 kV |
| Surge | +1 kV |
| Format | Module |
| SKU | COMX 52CA-CCS |
| Fabricant / Marque | Hilscher |
