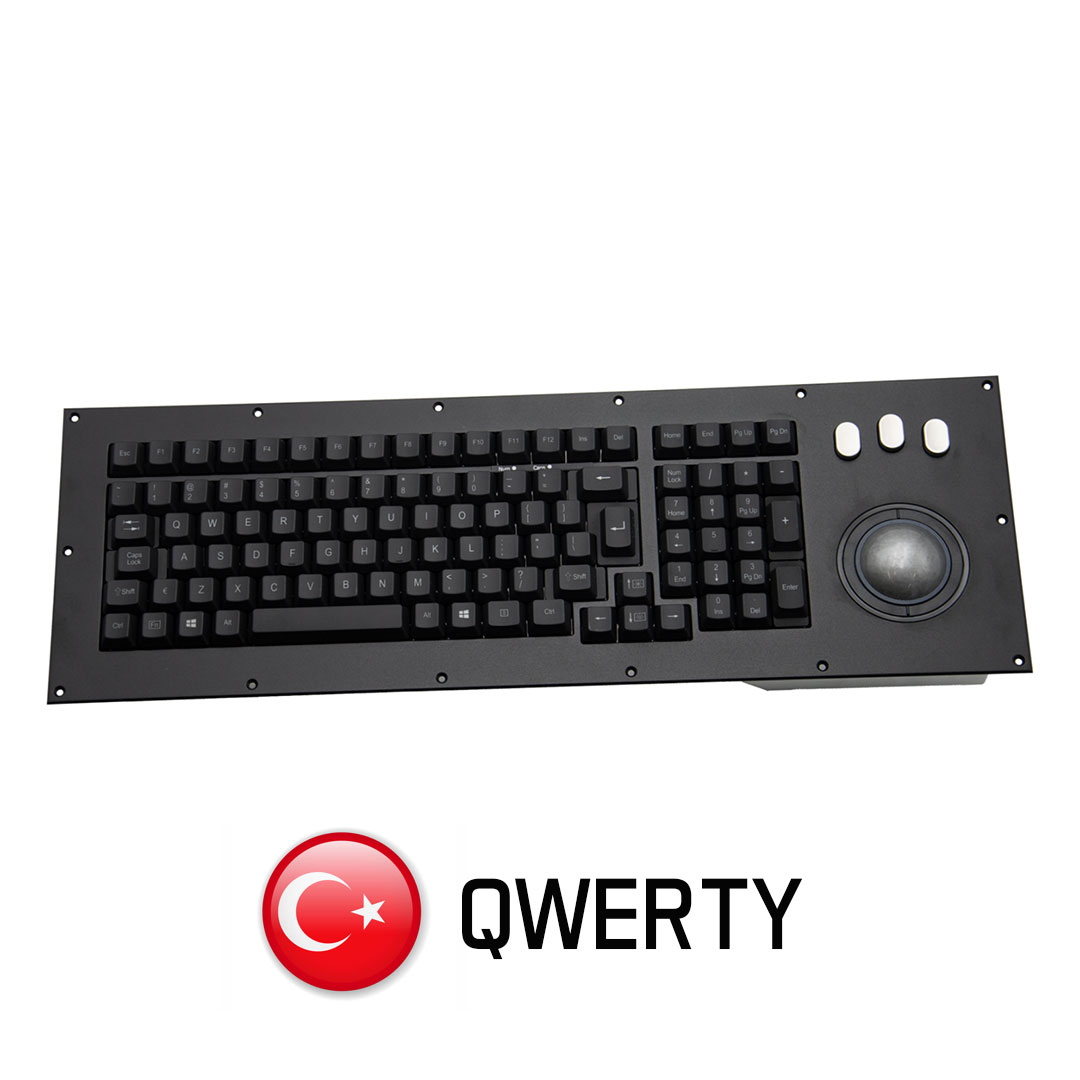

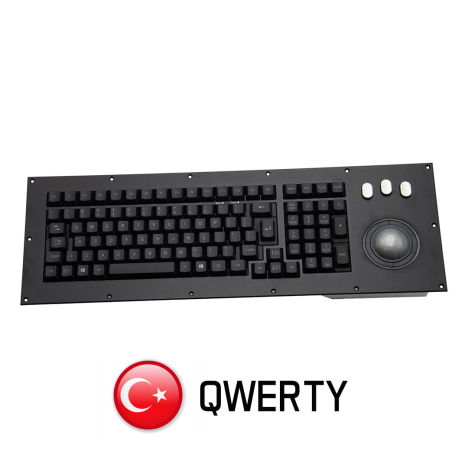

| Type de produit |
Clavier durci MIL-SPEC avec trackball intégré |
| Type de montage |
Montage sur panneau |
| Normes de conception |
MIL-STD-810G et MIL-STD-461G |
| Indice de protection |
IP65 |
| Type de touches |
Touches étanches, rétroéclairées et à course complète |
| Technologie des contacts |
Dôme en caoutchouc avec pastille carbone |
| Course des touches |
3,0 mm nominal |
| Force d’activation des touches |
0,49 à 0,97 N |
| Durée de vie des touches |
10 000 000 d’activations |
| Matériau des touches |
POM peint en noir et gravé au laser |
| Couleur des caractères |
Blanc |
| Rétroéclairage |
Alimenté par le port USB |
| Réglage du rétroéclairage |
Touches Fn avec flèches haut et bas |
| Commande externe du rétroéclairage |
Compatible avec un signal PWM fourni par le client |
| Protocole de communication du clavier |
USB 2.0 Full Speed |
| Protocole de communication du trackball |
USB |
| Tension d’alimentation |
4,4 à 5,25 V CC |
| Consommation sans rétroéclairage |
100 mA |
| Consommation typique |
250 mA |
| Consommation maximale avec rétroéclairage |
400 mA |
| Connecteur de sortie principal |
Connecteur circulaire Amphenol TVP00ZN-09-35PN à 6 contacts |
| Connecteur compatible côté câble |
Amphenol TV06ZN-09-35SN ou équivalent |
| Système de connexion |
Connecteur circulaire durci MIL-DTL-38999 Series III |
| Longueur maximale du câble USB |
5 m |
| Câble optionnel |
A029-80-03, câble de sortie USB avec connecteur Amphenol, longueur 3 m |

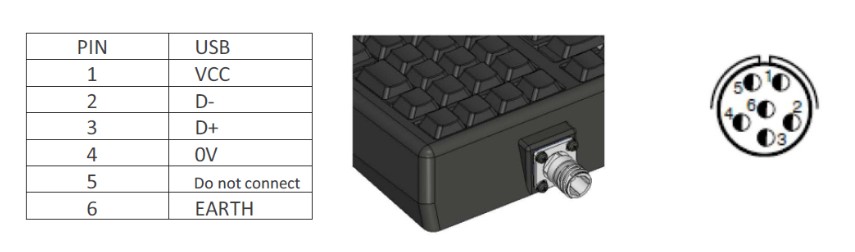

| Brochage contact 1 |
VCC |
| Brochage contact 2 |
USB D- |
| Brochage contact 3 |
USB D+ |
| Brochage contact 4 |
0 V |
| Brochage contact 5 |
Ne pas connecter |
| Brochage contact 6 |
Terre |
| Protection du circuit imprimé |
Vernis de tropicalisation acrylique |
| Poids du clavier |
1 100 g ±10 % |
| Matériau du boîtier |
Aluminium 6082-T6 |
| Traitement du boîtier |
Surtec 650 conforme à MIL-DTL-5541 Type II Classe 3 |
| Couche primaire |
Primaire époxy bicomposant noir |
| Épaisseur de la couche primaire |
30 µm ±10 µm |
| Contrôle d’adhérence |
Conforme à DIN EN ISO 2409 |
| Couche de finition |
Polyuréthane bicomposant RAL 9005 avec brillance de 30 % |
| Épaisseur de la couche de finition |
30 µm ±10 µm |
| Contrôle de la brillance |
DIN 67530 et ISO 2813 avec angle de mesure de 60° |
| Matériau des fixations |
Acier inoxydable A4 / 316 |
| Résistance à la corrosion |
Niveau élevé |

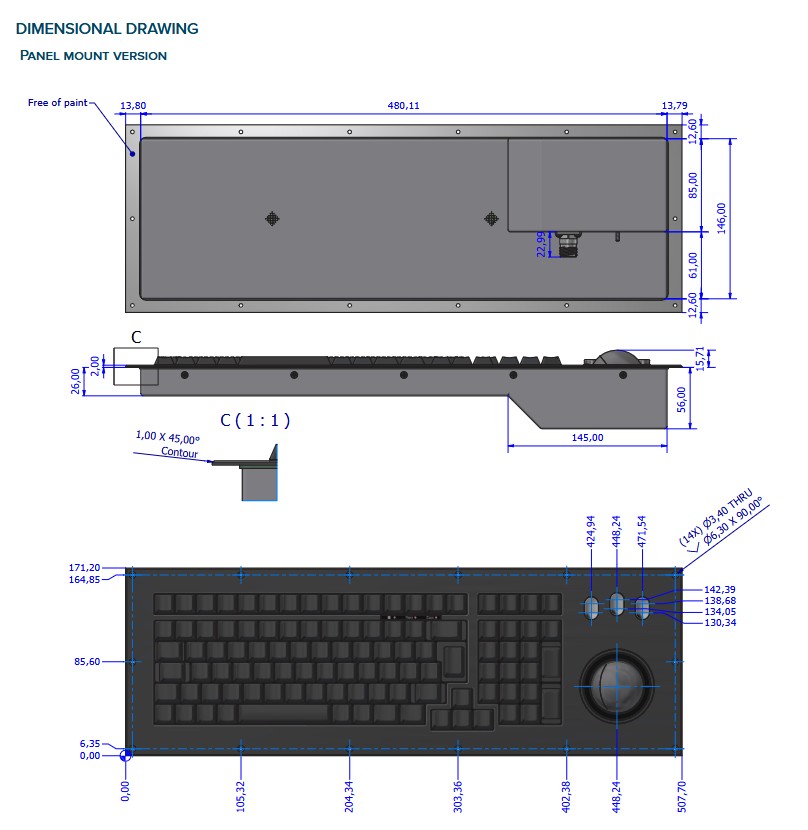

| Dimensions frontales approximatives |
507,70 × 171,20 mm |
| Profondeur maximale approximative |
56 mm |
| Découpe de panneau indiquée sur le plan |
Environ 480,11 × 146,00 mm |
| Fixations du panneau |
14 perçages traversants de 3,40 mm avec fraisage de 6,30 mm à 90° |
| Diamètre du trackball |
50,8 mm / 2 pouces |
| Poids du module trackball |
285 g ±10 % |
| Matériau du corps du trackball |
Aluminium 6060-T6 |
| Finition du trackball |
Revêtement poudre noir Corro-Coat PE Series 5091, RAL 9005 |
| Prétraitement du trackball |
Surtec 650 |
| Matériau des fixations du trackball |
Acier inoxydable A4 |
| Révision du module trackball |
002 |
| Matériau de la bille |
Résine époxy |
| Couleur de la bille |
Gris métallique |
| Technologie de suivi |
Suivi optique |
| Effort de déplacement de la bille |
30 à 80 g avec joint PTFE |
| Matériau et couleur du joint |
PTFE gris |
| Charge maximale sur la bille |
100 N pendant 2 minutes à 20 °C |
| Vitesse de bille détectable |
30 pouces par seconde |
| Fabricant des boutons du trackball |
ITW |
| Référence des boutons du trackball |
59-111 |
| Nombre de boutons du trackball |
2 |
| Force d’activation des boutons |
3 N nominal |
| Course des boutons |
2,3 mm nominal |
| Durée de vie des boutons |
1 000 000 de cycles |
| Consommation du trackball |
Inférieure à 50 mA, 35 mA typique |
| Résolution à 1 IPS |
1 256 impulsions par révolution de bille ±10 % |
| Résolution à 5 IPS |
2 512 impulsions par révolution de bille ±10 % |
| Connecteur interne du trackball |
Embase verticale JST 10 contacts B10B-PH-SM4-TB |
| Connecteur interne compatible |
Connecteur JST 10 contacts de type PH, CR ou KR, par exemple PHR-10 |
| Émissions rayonnées RE101 |
Champ magnétique de 30 Hz à 100 kHz, applications navales |
| Émissions rayonnées RE102 |
Champ électrique de 10 kHz à 18 GHz, applications hélicoptères |
| Susceptibilité conduite CS109 |
Courant de structure de 60 Hz à 100 kHz |
| Susceptibilité conduite CS114 |
Injection sur câble de 10 kHz à 200 MHz, courbe 5 |
| Susceptibilité conduite CS115 |
Injection impulsionnelle sur câble à 33 MHz |
| Susceptibilité conduite CS116 |
Transitoires sinusoïdaux amortis de 10 kHz à 100 MHz |
| Décharges électrostatiques CS118 |
±8 kV au contact et ±15 kV dans l’air |
| Susceptibilité rayonnée RS103 |
Champ électrique de 2 MHz à 18 GHz, 60 V/m, applications hélicoptères |
| Température de fonctionnement basse |
-40 °C pendant 2 heures selon MIL-STD-810G, méthode 502.5, procédure II |
| Température de stockage basse |
-55 °C pendant 2 heures selon MIL-STD-810G, méthode 502.5, procédure I |
| Température de fonctionnement élevée |
+70 °C pendant 2 heures selon MIL-STD-810G et RTCA/DO-160G |
| Température de stockage élevée |
+85 °C pendant 3 heures selon MIL-STD-810G et RTCA/DO-160G |
| Résistance à l’humidité |
Cycle aggravé de 24 heures à 60 °C, 10 cycles et 240 heures au total |
| Recherche de résonance |
10 Hz à 2 000 Hz, accélération de 0,5 g sur 3 axes |
| Vibrations aléatoires |
20 Hz à 2 000 Hz sur 3 axes pendant 1 heure par axe |
| Choc fonctionnel |
20 g, spectre SRS de 45 Hz à 2 000 Hz, 3 chocs dans chaque direction |
| Altitude |
25 000 pieds, 376 mbar pendant 2 heures |
| Essai d’étanchéité |
IPX5 selon BS EN 60529:1992+A2:2013 |
| Variation de température |
-45 à +70 °C selon RTCA/DO-160G, section 5, catégorie B |
| Norme CEM |
| MIL-STD-461G |
2015 |
| Montage |
Encastrable |
| Indice de protection |
IP65 |
| Agencement clavier |
QWERTY |
| SKU |
MKBL107N0090USB |
| Marque |
NSI
|
