Pour l’analyse d’images sur une ligne de production, la configuration peut privilégier les GPU et les cartes d’acquisition.
Pour la consolidation de données industrielles ou la virtualisation, elle peut davantage s’appuyer sur la mémoire, les ressources processeur et le stockage.

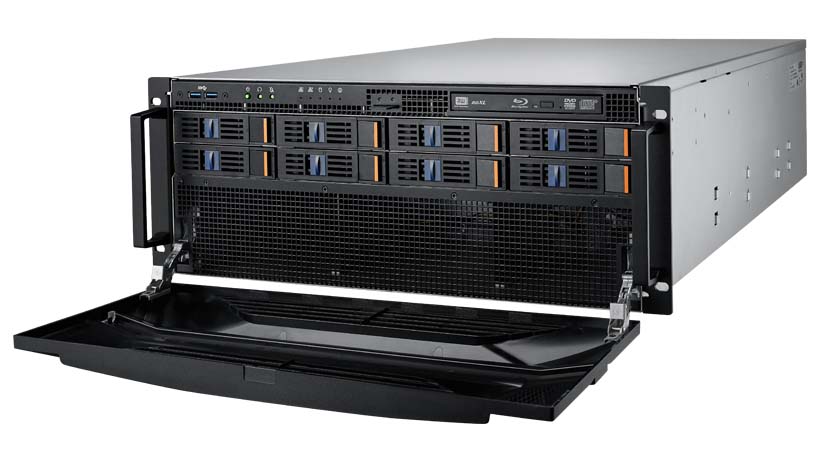

Les 8 baies de disques accessibles à chaud, les 2 emplacements internes et les deux connecteurs M.2 offrent plusieurs possibilités d’organisation du stockage, selon les supports et contrôleurs retenus
| Caractéristique |
Valeur |
| Processeurs compatibles |
deux Intel Xeon Scalable de 3e génération |
| TDP des processeurs |
jusqu’à 205 W |
| Chipset |
Intel C621A |
| Mémoire |
16 emplacements DDR4 ECC RDIMM/LRDIMM, jusqu’à 3 200 MHz |
| Capacité mémoire maximale |
2 To |
| Compatibilité mémoire complémentaire |
Intel Optane |
| Contrôleur graphique intégré |
Aspeed AST2500 |
| Mémoire vidéo |
64 Mo |
| Nombre total d’emplacements PCIe |
11 |
| Configuration d’extension avec cartes double épaisseur |
quatre cartes PCIe x16 double épaisseur et trois cartes PCIe x8 simple épaisseur, dont deux au format pleine hauteur et demi-longueur |
| Configuration d’extension avec cartes simple épaisseur |
jusqu’à 11 cartes |
| Emplacements PCIe 3, 5, 7 et 9 |
PCIe x16 avec liaison PCIe Gen4 x16 |
| Dimensions des cartes double épaisseur indiquées |
4,376 pouces de hauteur et 10,5 pouces de longueur, soit environ 111,2 × 266,7 mm |
| Emplacements PCIe 1, 4, 6, 8, 10 et 11 |
PCIe x8 avec liaison PCIe Gen4 x8 |
| Emplacement PCIe 2 |
PCIe x8 avec liaison x8, génération non précisée dans la fiche |
| Baies de stockage accessibles à chaud |
huit baies compatibles avec des disques 2,5 ou 3,5 pouces SAS/SATA, selon la configuration du contrôleur |
| Emplacements de stockage internes |
deux emplacements 2,5 pouces pour HDD ou SSD |
| Connecteurs M.2 |
un M.2 2280 B+M Key compatible SATA et PCIe, et un M.2 2280 B+M Key compatible PCIe |
| Emplacement pour lecteur optique |
format slim représenté en façade |
| Réseau Gigabit Ethernet |
deux ports avec contrôleurs Intel I210AT |
| Réseau 10 Gigabit Ethernet |
deux ports avec contrôleur Intel X550-AT2 |
| Connecteurs RJ45 arrière |
cinq, dont un dédié à l’administration IPMI |
| Administration à distance |
IPMI et utilitaire Advantech Remote Monitoring Utility |
| USB en façade |
deux ports USB 3.2 Gen 1 |
| USB à l’arrière |
deux ports USB 3.2 Gen 1 |
| USB internes sur connecteurs de carte mère |
six ports USB 3.2 Gen 1 répartis sur trois connecteurs |
| USB internes Type-A |
un port USB 3.2 Gen 1 et un port USB 2.0 |
| Interface série arrière |
un port COM |
| Interface série interne |
un connecteur COM |
| Sortie vidéo |
un port VGA |
| Interface LPC |
un connecteur interne |
| Interface PS/2 |
aucune |
| Watchdog |
réinitialisation du système, intervalle programmable de 1 à 255 secondes ou minutes |
| Alimentation |
redondante 1+1, jusqu’à 2 000 W, certification 80 PLUS Platinum |
| Puissance disponible sous 100 à 127 V CA |
1 000 W |
| Puissance disponible sous 200 à 219 V CA |
1 800 W |
| Puissance disponible sous 220 à 240 V CA |
2 000 W |
| Refroidissement |
trois ventilateurs système de 120 mm, débit indiqué de 238 CFM par ventilateur |
| Filtre à air |
aucun |
| Voyants |
LAN1, LAN2, activité disque, alimentation et information |
| Commandes en façade |
mise sous tension, réinitialisation du système et réinitialisation de l’alarme |
| Température de fonctionnement |
0 à +35 °C |
| Température hors fonctionnement |
−20 à +60 °C |
| Humidité en fonctionnement |
95 % à 40 °C |
| Humidité hors fonctionnement |
95 % à 60 °C |
| Vibrations en fonctionnement |
0,75 Grms de 5 à 500 Hz |
| Vibrations hors fonctionnement |
2 G de 5 à 500 Hz |
| Résistance aux chocs |
10 G pendant 11 ms, impulsion demi-sinusoïdale |
| Dimensions du châssis selon le tableau technique |
435 × 176 × 660 mm, largeur × hauteur × profondeur |
| Dimensions de l’emballage |
710 × 360 × 905 mm |
| Poids net |
34 kg |
| Poids brut |
36 kg |
| Accessoires fournis |
deux refroidisseurs CPU 1970004597T000, deux supports CPU LGA4189 1651003476-01 et quatre supports d’extension GPU 1960094025N000 |
| Module de sécurité en option |
TPM 2.0 sur LPC, référence PCA-TPM-00B1E |
| Extension USB en option |
câble deux ports USB 3.2 Gen 1 avec équerre, longueur 45 cm, référence 1700028024-01 |
| Extension série en option |
câble COM avec équerre, référence 1701090401 |
| Kit de rails en option |
référence 9680016858 |
| Ventilateur externe en option |
référence 98R16402100 |
| Câble d’alimentation GPU en option |
conversion CPU 8 broches vers PCIe 6+2 broches, référence 1700029268-01 |
| Câble d’alimentation GPU 12V2x6 en option |
300 W, CPU 8 broches mâle vers 16 broches type VT, référence 1700035590-01 |
| Maintien des cartes GPU en option |
barre de maintien 1960094037N000 et élément en caoutchouc 1992610020, à raison d’un élément par carte |
| Carte audio en option |
HD Audio PCA-AUDIO-HDB1E, avec câble B4P vers 4P 1702040400 proposé séparément |
| Cordons secteur en option |
UL 125 V/15 A 1700027928-01, BSMI 125 V/15 A 1700027909-02 et Europe 250 V/10 A 1702002605 |
| Processeur |
Intel Xeon |
| Montage |
Rack |
| Architecture |
Avec ventilation |
| Chassis |
Rack 4U |
| SKU |
SKY-640V2 |
| Marque |
Advantech
|
