RACK19-4U-785-I5-8G-RAID-SSD Rack 4U industriel processeur i5, 8Go RAM, RAID 1To

L’IOT-RACK19-ACP-ADVANTECH-i5-RAID est une solution PC Rack 4U durcie, industrielle,performante et fiabilisée pour l’installation d’un rack 19 pouces dans une armoire électrique ou une baie serveur. Le rack 4U sélectionné par Integral System est le ACP-4320MB d'Advantech avec une alimentation industrielle de qualité. Ce châssis intègre de base 2 tiroirs pour disques durs ou SSD échangeables à chaud. La carte mère industrielle utilisée est au format ATX avec de nombreux connecteurs d'extension. Il est proposé avec une architecture à base de processeur iCore Intel de 6ème et 7ème génération dans la version i5.

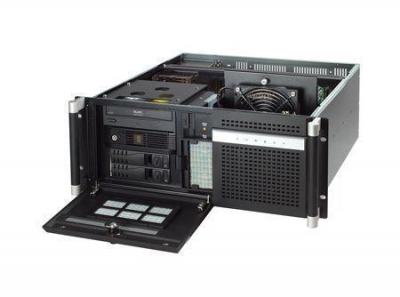

Le châssis 4U 19 pouces ACP-4320MB

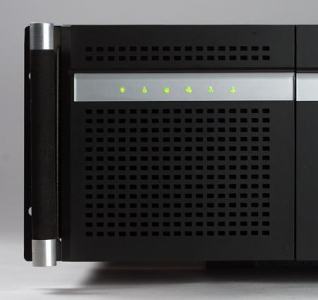

Le châssis ADVANTECH ACP-4320MB est noir. C’est un rack de hauteur 4U (175mm) avec une ventilation silencieuse. C'est pourquoi il peut être utilisé dans de nombreux lieux. Sur la face avant, dans la bande claire du rack 19 pouces, on va trouver des informations sur l’état du PC:

• Marche/Arrêt normal ou non du PC
• Activité du disque dur
• État normal ou non de la température
• État normal ou non des ventilateurs
• 2 LED d’activité réseau

(Voir photos)

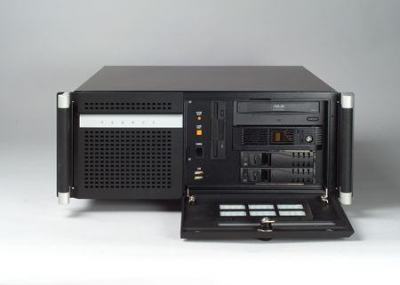

Ce châssis intègre une alarme sonore qui s'enclanche dans le cas de la défaillance de la ventilation, de l'alimentation ou éventuellement d'un problème de température. La porte sur la partie droite de la façade avant est verrouillée par une serrure à clé. Un papillon permet d’ouvrir la porte basculante en l’absence de clé si nécessaire. Derrière celle-ci se trouve quelques interrupteurs bien pratiques:

• Interrupteur momentané Arrêt/Marche
• Boutons de Reset du PC industriel rackable.
• Bouton de Reset de l’alarme sonore.

Il peut être ajouté à la configuration un graveur de DVD qui sera alors accessible derrière la porte verrouillée.

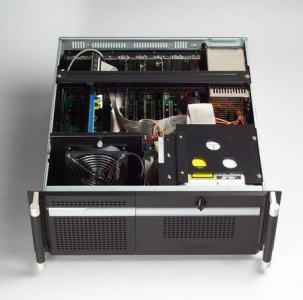

Si l’on ouvre le capot du PC rackable, il est possible d'accéder à la baie de disques, montée sur silentblocs. Elle intègre en standard 2 tiroirs hot-swap pour disques dur/SSD de 3,5” et 2,5”. Par ailleurs 3 emplacements restent disponibles pour monter d’autres disque durs ou SSD et un graveur de DVD. Un ventilateur régulé de 12cm et un de 6cm brassent l’air à l’intérieur du PC. L’air aspiré à l’intérieur du rack 4U est filtré. Ce châssis fonctionne sur une plage de température qui va de 0°C à 40°C, dans un environnement entre 10% et 85% d’humidité sans condensation à 40°C. Le rack 19 ACP-4000MB d’Advantech tient en fonctionnement à des vibrations de 1G rms entre 5Hz et 500Hz et à un choc de 10G pendant 11ms.

Carte mère industrielle ATX

La carte mère sélectionnée pour cette machine est d’origine ADVANTECH, AIMB-785G2. Elle est au format ATX de façon à disposer de nombreux slots d’extension:

• 1xPCIEx16 (Peut accueillir une carte graphique puissante si nécessaire)
• 3xPCIEx4
• 3xPCI 32 bits

La carte CPU fonctionne avec les processeurs des générations iCore 6 et 7 d’Intel. Nous avons sélectionné un processeur Intel Core i5 (i5-6500 ou i5-7500). De base nous équipons ce PC de 8Go de mémoire RAM DDR4. Il est possible d’étendre la mémoire jusqu'à 64Go. Cette carte propose deux types de sortie graphique:

• 1 sortie VGA
• 2 sorties DVI-D

La carte mère industrielle AIMB-785G2 gère de base 2 réseaux ethernet 10/100/1000, 6 ports USB dont 4 en 3.0, et 1 port série. Des ports internes à la cartes peuvent s’ajouter sur des équerres en face de slots disponibles ou sur les empreintes arrières du châssis.

Disques en RAID 1

La carte mère AIMB-785G2 dispose d’un chipset Q170 qui gère le RAID SATA logiciel 0,1,5,10. Deux disques 24x7 de 1 To sont montés dans les 2 tiroirs hot-swap du châssis ACP-4320MB. Ils sont installés en disques miroir (RAID1). Le disque peut être partitionné selon vos souhaits. Sans demande particulière, le disque ne sera pas partitionné.

Ce PC Rack est livré avec Windows 10 IoT (LTSB) en standard mais il peut être équipé de Windows 7 32 ou 64 bits en option.
