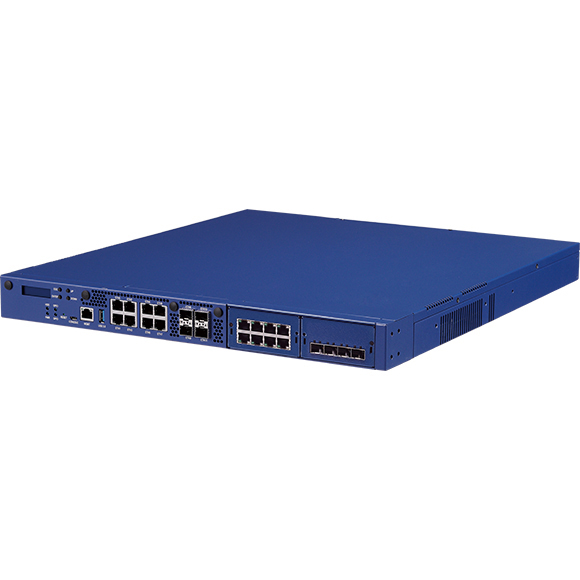

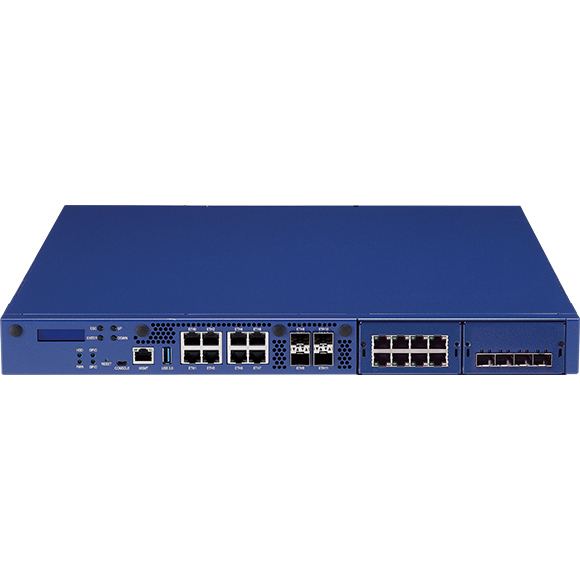

Le TCA 5170C associe une architecture serveur compacte à de nombreuses interfaces de communication. Il intègre 2 emplacements PCIe x8 destinés à recevoir des modules réseau supplémentaires.
Un port de management dédié et une console Micro-USB facilitent l’administration locale. Les emplacements M.2, le logement pour carte SIM et les 4 connecteurs SMA permettent également l’intégration de communications sans fil selon le module installé.
| Caractéristique |
Valeur |
| Format |
Châssis rackable 1U |
| Processeur |
Intel Xeon D-2146NT Skylake-D SoC au format BGA |
| Nombre de cœurs |
8 cœurs |
| Accélération |
Intel QuickAssist Technology QAT |
| Mémoire |
8 sockets DDR4-2133 RDIMM |
| Capacité mémoire maximale |
256 Go |
| Stockage interne |
1 baie interne pour SSD ou HDD 2,5 pouces |
| Extension de stockage |
1 emplacement M.2 2280 Key M |
| Interfaces M.2 2280 prises en charge |
SATA et PCIe x4 |
| Boutons en façade |
Marche et réinitialisation |
| Voyants |
Alimentation, activité HDD et 2 GPIO |
| Port USB externe |
1 port USB 3.0 |
| Port console |
1 port Micro-USB |
| Interfaces Ethernet cuivre |
8 ports GbE RJ45 |
| Interfaces Ethernet fibre |
4 ports 10 GbE |
| Emplacements pour modules réseau |
2 emplacements PCIe x8 |
| Port de management |
1 port dédié |
| Connecteurs d’antenne |
4 connecteurs SMA |

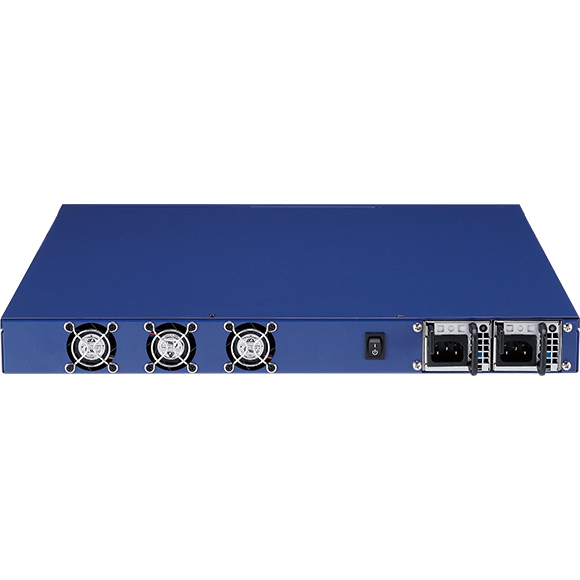

| Ventilation |
3 ventilateurs intelligents fixes |
| Entrées d’alimentation |
2 entrées |
| Afficheur |
Module LCM disponible en option |
| Extension sans fil interne |
1 emplacement M.2 2230 Key E |
| Extension cellulaire interne |
1 emplacement M.2 3042 Key B avec logement pour carte SIM |
| Alimentation |
Alimentation redondante 1+1 de 450 W |
| Dimensions du châssis |
438 × 480 × 44 mm |
| Dimensions de l’emballage |
632 × 567 × 203 mm |
| Poids sans emballage |
8 kg |
| Poids avec emballage |
12 kg |
| Température de fonctionnement |
De 0 °C à 40 °C |
| Température de stockage |
De -20 °C à 80 °C |
| Humidité relative |
De 10 % à 90 %, sans condensation |
| Certifications |
CE et FCC Classe A |
| Certification complémentaire |
UL |
| Référence commerciale |
TCA 5170C |
| Référence constructeur |
10CA0517003X0 |
| Configuration commerciale |
Intel Xeon D-2146NT avec Intel QAT, 4 ports 10 GbE, 8 ports 1 GbE et 2 emplacements pour modules LAN |
| Module NX 140F |
Référence 10S20140F01X0, contrôleur Intel XL710-BM1, interface PCIe x8, 4 ports SFP+ |
| Module NX 120F |
Référence 10S20120F00X0, contrôleur Intel X710-BM2, interface PCIe x8, 2 ports SFP+ |
| Module NI 140F |
Référence 10SK000NI02X0, contrôleur Intel I350-AM4x1, interface PCIe x8, 4 ports SFP |
| Module NI 180F |
Référence 10S10180F01X0, contrôleur Intel I350-AM4x2, interface PCIe x8, 8 ports SFP |
| Module NI 180C |
Référence 10S10180C01X0, contrôleur Intel I350-AM4x2, interface PCIe x8, 8 ports Ethernet cuivre |
| Module NI 140C |
Référence 10S10140C01X0, contrôleur Intel I350-AM4x1, interface PCIe x8, 4 ports Ethernet cuivre |
| Module NV 120F |
Référence 10S50120F01X0, contrôleur Intel XXV710-AM2, interface PCIe x8, 2 ports SFP28 |
| Processeur |
AMD |
| Montage |
Rack |
| SKU |
TCA-5170C |
| Marque |
Nexcom
|
