| Processeur |
Intel Core i9/i7/i5/i3 ou Celeron 14e/13e/12e génération, socket LGA1700, TDP CPU maximum 35 W |
| Chipset |
Intel R680E |
| Mémoire système |
2 emplacements DDR5-5600 SO-DIMM 262 broches, jusqu’à 64 Go |
| Port série |
1 DB9 console série RS-232/422/485, 5 V / 1 A sur la broche 9 |
| Affichage VGA |
1 VGA, résolution jusqu’à 1920 x 1080 à 60 Hz |
| Affichage HDMI |
2 HDMI, résolution jusqu’à 4K/2K à 50 Hz |
| PoE |
jusqu’à 8 RJ-45 et 8 M12, ou 16 RJ-45 PoE, puissance totale maximale 120 W |
| PoE 802.3af |
15,4 W par port |
| PoE+ 802.3at |
30 W par port |
| Sélection LAN flexible |
8 ports PoE RJ-45 2.5GbE LAN avec 2 SATA, contrôleurs Intel I226-IT |
| Sélection LAN flexible |
8 ports PoE M12 X-code 2.5GbE LAN avec 4 SATA, contrôleurs Intel I226-IT |
| Sélection LAN flexible |
16 ports PoE RJ-45 2.5GbE LAN avec 4 SATA, contrôleurs Intel I226-IT |
| USB |
4 ports USB 3.2 Type A Gen 1 |
| DIO |
2 borniers DIO isolés 6 entrées / 2 sorties, tension d’isolation 2 kV |
| CAN bus |
2 DB9 avec CAN bus 2.0 A/B, SocketCAN supporté, J1939 en option |
| Bouton reset |
1 bouton de réinitialisation |
| Antennes |
5 ouvertures pour antennes |
| Cartes SIM |
2 emplacements SIM accessibles en externe |
| Fenêtre I/O flexible |
1 fenêtre I/O flexible sur version 4 SATA |
| Extension DB9 |
1 ouverture d’extension DB9 sur version 2 SATA |
| Stockage SATA version 2 baies |
2 disques 2,5" 15 mm remplaçables, RAID Intel 0/1 supporté |
| Stockage SATA version 4 baies |
4 disques 2,5" 15 mm remplaçables, RAID Intel 0/1/5/10 supporté |
| Extension PCIe Mini Card full-size |
1 emplacement PCI Express Mini Card PCIe/USB pour LTE/GPS/Wi-Fi/extension I/O |
| Extension PCIe Mini Card half-size |
1 emplacement PCI Express Mini Card USB pour GPS |
| Extension M.2 Key M |
1 M.2 2280/2242 Key M PCIe x4/SATA pour NVMe |
| Extension M.2 Key B |
1 M.2 3052 Key B USB 3.0/2.0 pour 5G/LTE |
| Extension M.2 Key E |
1 M.2 2230 Key E PCIe/USB pour Wi-Fi/Bluetooth |
| TPM |
TPM 2.0 |
| BIOS |
AMI |
| Watchdog Timer |
255 niveaux, de 1 à 255 secondes |
| Indicateurs système |
1 LED d’activité SATA, 1 LED d’alimentation, 2 LED programmables |
| Alimentation |
1 bornier, 12/24/48 VDC avec smart ignition |
| Alimentation usage général |
support 9 à 60 VDC selon configuration du manuel utilisateur |
| Consommation maximale |
252 W |
| Température de fonctionnement |
-40°C à +70°C avec périphériques Wide Temperature |
| Température de stockage |
-40°C à +85°C |
| Humidité relative |
10 % à 95 %, sans condensation |
| Résistance aux chocs |
onde demi-sinusoïdale, 3 fois pour chaque axe, accélération 50G |
| Vibrations avec SSD |
3 Grms, 5 à 500 Hz, axes X/Y/Z, aléatoire, en fonctionnement |
| Vibrations avec HDD |
1 Grms, 5 à 500 Hz, axes X/Y/Z, aléatoire, en fonctionnement |
| Vibrations avec HDD et kit anti-vibration |
2 Grms, 5 à 500 Hz, axes X/Y/Z, aléatoire, en fonctionnement |
| Indice de protection |
IP30 |
| Construction |
extrusion aluminium et acier renforcé |

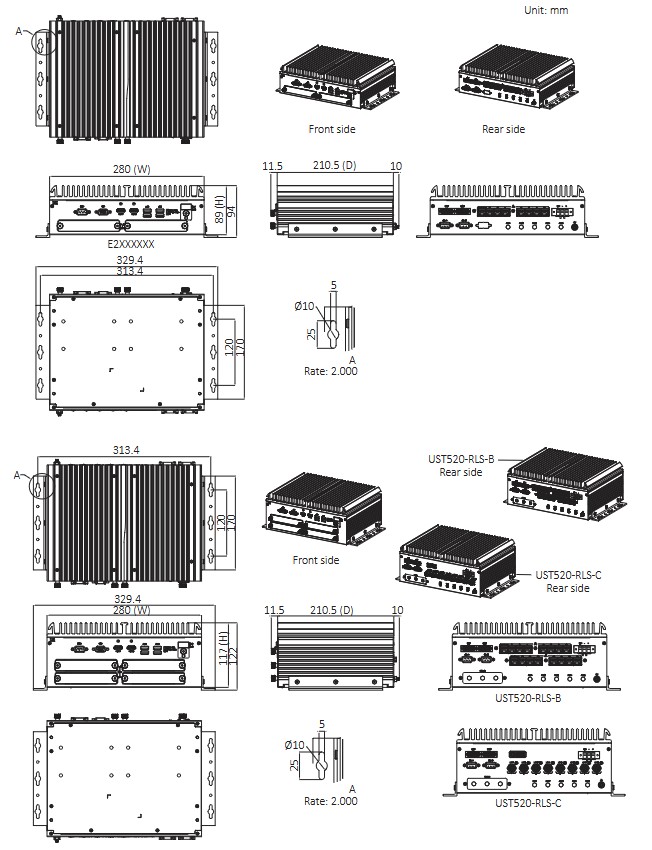

| Dimensions version 8RJ 2SATA |
280 x 210,5 x 89 mm, sans fixation murale |
| Dimensions version 8M12 4SATA |
280 x 210,5 x 117 mm, sans fixation murale |
| Dimensions version 16RJ 4SATA |
280 x 210,5 x 117 mm, sans fixation murale |
| Dimensions emballage |
454 x 365 x 353 mm |
| Poids version 8RJ 2SATA |
5,8 kg net / 8,2 kg brut |
| Poids version 8M12 4SATA |
7,3 kg net / 9,5 kg brut |
| Poids version 16RJ 4SATA |
7,3 kg net / 9,5 kg brut |
| Montage |
fixation murale |
| Certifications |
CE classe A, FCC classe A, E-Mark et R118 |
| Compatibilité CE/FCC |
EN 55032 classe A, EN 55035 et FCC part 15 B classe A |
| Compatibilité E-Mark |
ECE-R10 |
| Systèmes d’exploitation supportés |
Windows 11 64 bits et Linux |
| Logiciels supportés |
DigiHub Mobility AXView, smart ignition, gestion PoE, contrôle DIO et surveillance matérielle |
| Protection OCP |
protection contre les surintensités |
| Protection OVP |
protection contre les surtensions |
| Protection UVP |
protection contre les sous-tensions |
| Protection RPP |
protection contre l’inversion de polarité |
| Protection véhicule |
ISO 7637-2 pulse 1, 2a, 2b, 3a, 3b et 4 sur version véhicule |
| Protection batterie véhicule |
arrêt automatique du système en cas de niveau de tension faible |
| Contrôle ignition |
compteur activé à faible tension batterie avec délais IGN ON et IGN OFF |
| Contenu livré |
pâte thermique CPU, 4 pads thermiques mémoire, vis HDD x 8/16, bornier d’alimentation 3 broches, 2 borniers DIO 12 broches, kit de fixation murale, pack de vis |

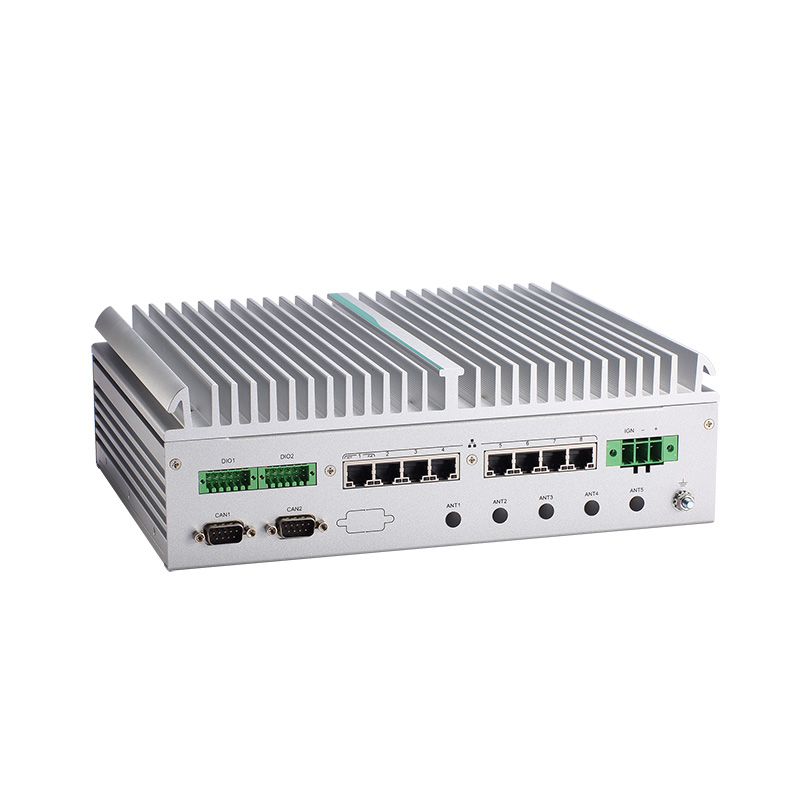

| Variante UST520-RLS-A |
système fanless avec processeur Intel 14e/13e/12e génération LGA1700, R680E, VGA, 2 HDMI, 2 DIO 6 entrées / 2 sorties, 2 CAN, COM, 4 USB 3.2, 8 RJ-45 PoE 2.5GbE LAN, 2 SATA, smart ignition et entrée DC par bornier |

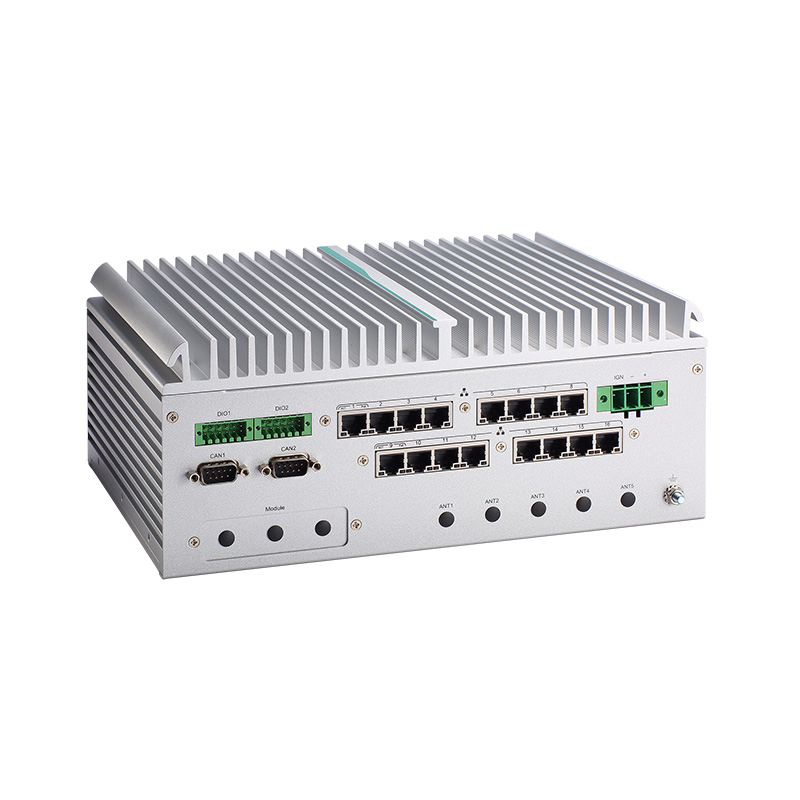

| Variante UST520-RLS-B |
système fanless avec processeur Intel 14e/13e/12e génération LGA1700, R680E, VGA, 2 HDMI, 2 DIO 6 entrées / 2 sorties, 2 CAN, COM, 4 USB 3.2, 16 RJ-45 PoE 2.5GbE LAN, 4 SATA, smart ignition et entrée DC par bornier |

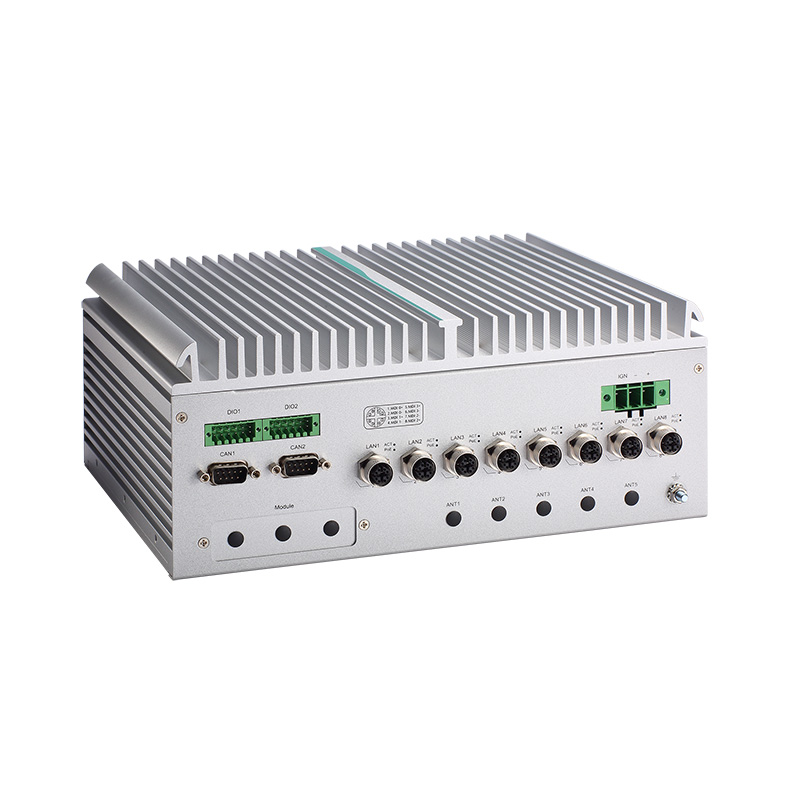

| Variante UST520-RLS-C |
système fanless avec processeur Intel 14e/13e/12e génération LGA1700, R680E, VGA, 2 HDMI, 2 DIO 6 entrées / 2 sorties, 2 CAN, COM, 4 USB 3.2, 8 M12 X-code PoE 2.5GbE LAN, 4 SATA, smart ignition et entrée DC par bornier |
| Processeur |
Intel i3, Intel i5, Intel i7, Intel i9, Pentium / Celeron / ATOM |
| Architecture |
Fanless |
| PoE |
Oui
|
| SKU |
UST520 |
| Marque |
Axiomtek
|
Configurés et assemblés en France
