| Socket de processeur |
LGA1700 |
| Chipset |
R680E |
| Familles de processeurs prises en charge |
Série Intel Core 2 (Bartlett Lake-S), Processeurs 14ème Génération, Processeurs 13ème Génération, Processeur 12ème Génération |
| BIOS |
AMI 256Mb SPI Flash |
| Technologie |
DDR5 à double canal 4800 MHz (le modèle R680E prend en charge l'ECC) |
| Socket |
2 x 262 broches DDR5 SODIMM (jusqu'à 64 Go par socket) |
| Capacité maximale |
128 Go |
| HDD/SSD |
1 x HDD/SSD 2.5" (jusqu'à 2 x SSD 2.5" par kit optionnel; 2 x HDD 3.5" par i-Module) |
| mSATA |
1 |
| NVMe M.2 |
1 x M Key 2280 avec PCIe Gen 4 x 4 (modèle R680E, temp. de fonctionnement -20 ~ 50 °C) |
| RAID |
0/1/5/10 (modèle R680E uniquement) |
| Graphiques Chipset |
Core i : Intel® UHD Graphics 770 ; Pentium/Celeron : Intel® HD Graphics 710 |
| VGA |
1 x DB15, résolution maximale 1920 x 1200 |
| HDMI |
1 x HDMI, jusqu'à 4096 x 2160@30Hz |
| Affichage multiple |
R680E : 4 x écrans indépendants (troisième et quatrième sortie d'affichage via câble optionnel) ; H610E : 3 x écrans indépendants (troisième sortie d'affichage via câble optionnel) |
| Contrôleur LAN1 |
R680E : Intel® I219LM ; H610E : Intel® I219V |
| Contrôleur LAN2 |
Intel® i210IT |
| Interface |
2 x RJ45 |
| USB (R680E) |
2 x USB3.2 (Gen2), 6 x USB3.2 (Gen1), 1 x USB 2.0 (Interne) |
| USB (H610E) |
4 x USB3.2 (Gen1), 4 x USB2.0 |
| Port série |
2 x DB9, support RS-232/422/485 avec contrôle de flux automatique ; 4 x RS-232 (Optionnel) |
| Audio |
2 (1 x sortie ligne et 1 x entrée micro) |
| Emplacement PCIe |
Prend en charge le module i de la série Advantech MIC-75 |
| Mini PCIe/mSATA (R680E) |
1 x mini PCIe, 1 x mini PCIe/mSATA |
| Mini PCIe/mSATA (H610E) |
1 x mini PCIe, 1 x mSATA |
| LED |
2 (1 x stockage et 1 x alimentation), 4 pour COM1 TX/RX et COM2 TX/RX |
| Bouton |
1 x interrupteur marche/arrêt |
| Commutateur à distance |
Oui, bloc terminal 2 broches (Optionnel) |
| Sortie du Minuteur Watchdog |
Réinitialisation du système |
| Intervalle de Minuteur Watchdog |
Programmable 1 ~ 255 sec/min |
| TPM |
Prise en charge (technologies Intel® vPro™/AMT et TPM) |
| Gestion à distance |
Prend en charge la solution de gestion de l'alimentation à distance hors bande Advantech iBMC 1.2 sur DeviceOn |
| Systèmes d'exploitation |
Windows 11, Windows 10, Windows 10 IoT, Linux OS |
| Type |
ATX/AT |
| Tension d'entrée |
9 ~ 36 VDC |
| Consommation d'énergie Typique |
45.7W |
| Consommation d'énergie Maximum |
108W |
| Dimensions Standard (L x H x P) |
77 x 192 x 230 mm (3.07" x 7.55" x 9.05") |
| Dimensions Extrême (L x H x P) |
107.3 x 192 x 230 mm (4.22" x 7.55" x 9.05") |
| Dimensions Kit Ventilateur (L x H x P) |
120 x 200 x 230 mm (4.73" x 7.87" x 9.05") |
| Poids Standard |
2.8 kg (6.17 lbs) |
| Poids Extrême |
4.5 kg (9.92 lbs) |
| Poids Kit Ventilateur |
4.4 kg (9.48 lbs) |

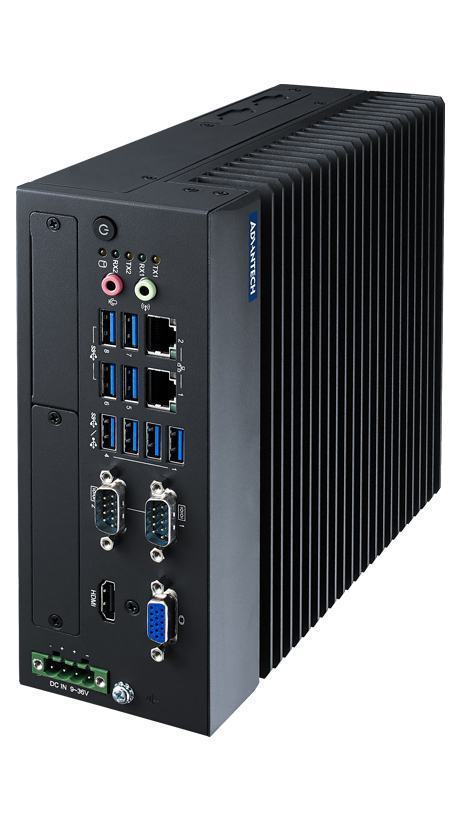

| Installation |
Bureau/montage mural |
| Température de fonctionnement (CPU 65W avec SSD industriel large Temp.) |
Standard : -20 ~ 50°C avec 0.7 m/s flux d'air ; Extrême : -20 ~ 65°C avec 0.7 m/s flux d'air ; Extrême : -20 ~ 35°C sans flux d'air |
| Température de fonctionnement (CPU 35W avec SSD industriel large Temp.) |
Standard : -20 ~ 60°C avec 0.7 m/s flux d'air ; Extrême : -20 ~ 70°C avec 0.7 m/s flux d'air ; Extrême : -20 ~ 50°C sans flux d'air |
| Température de fonctionnement (Kit Ventilateur) |
-20 ~ 55°C sans flux d'air |
| Température hors fonctionnement |
-40 ~ 85°C |
| Humidité |
95% @ 40 °C (non-condensant) |
| Vibration Avec SSD |
3 Grms @ 5 ~ 500 Hz, aléatoire, 1 hr/axe |
| Vibration Avec HDD 2.5" |
1 Grms @ 5 ~ 500 Hz, aléatoire, 1 hr/axe |
| Vibration hors fonctionnement |
2G |
| Choc Avec SSD |
20G, IEC-68-2-27, onde sinusoïdale, 11 ms durée |
| Choc hors fonctionnement |
50G 11 ms |
| Indice IP |
Protection contre la poussière IP40 |
| EMC |
CE/FCC Classe A, CCC, BSMI |
| Sécurité |
CB/UL, CCC, BSMI |
| Numéro de pièce |
MIC-770V3W-00A2U |
| Type de produit |
Standard |
| Pays d'origine |
Taïwan |
| VGA |
1 |
| HDMI |
1 |
| HDD/SSD 2.5" |
1 |
| mSATA |
1 |
| NVMe M.2 |
1 |
| USB 3.2 (Gen2) |
2 |
| USB 3.2 (Gen1) |
6 |
| USB 2.0 |
0 |
| Ethernet |
2, jusqu'à 6 (Option) |
| COM |
2 |
| PCIe |
i-Module (optionnel)* |
| Alimentation |
9 ~ 36VDc |
| Dimensions |
345x345x190mm
|
| Poids |
4230g |
| Système d'exploitation |
Windows 11 |
| Processeur |
Intel i3, Intel i5, Intel i7 |
| Montage |
A poser, Fixation murale |
| Architecture |
Fanless |
| SKU |
MIC-770V3W-00A2U |
| Marque |
Advantech
|
Configurés et assemblés en France
