| Processeur |
Intel Atom x6413E SoC quadricœur |
| Fréquence du processeur |
1,50 GHz, jusqu’à 3,00 GHz en mode Turbo Burst |
| Nombre de cœurs |
4 |
| BIOS |
AMI EFI 256 Mbit |
| Technologie mémoire |
DDR4 3200 MHz |
| Capacité mémoire maximale |
32 Go |
| Emplacements mémoire |
2 connecteurs SO-DIMM 260 broches, compatibles avec 2 x 16 Go ou 1 x 32 Go |
| Contrôleur graphique |
Intel UHD Graphics pour processeurs Intel de 10e génération |
| Sortie HDMI |
Résolution maximale de 4096 x 2160 à 60 Hz |
| Sortie DisplayPort |
Résolution maximale de 4096 x 2160 à 60 Hz |
| Double affichage indépendant |
HDMI et DisplayPort |
| Interface Ethernet LAN 1 |
Intel i225-LM, 2,5 GbE avec prise en charge du Wake-on-LAN |
| Interface Ethernet LAN 2 |
Intel i225-LM, 2,5 GbE avec prise en charge du Wake-on-LAN |
| Contrôleur audio |
Realtek ALC888S High Definition Audio |
| Interfaces audio |
Entrée microphone et sortie ligne |
| Ports série |
2 ports RS-232/422/485, configurés par défaut en RS-232 |
| Contrôle de flux série |
Automatique |
| Ports USB externes |
2 ports USB 3.2 et 2 ports USB 2.0 |
| Port USB interne |
1 port USB 2.0 pour dongle de sécurité |
| Entrées et sorties numériques |
DIO programmable 8 bits |
| Interface CANBus optionnelle |
1 port CANBus 2.0 sur connecteur DB9 |
| Condition d’utilisation du CANBus optionnel |
Mise à jour du BIOS vers la référence Advantech 1420056720 requise avec le câble 1700030518-01 |
| Emplacement Mini PCIe |
1 emplacement Mini PCIe pleine taille |
| Emplacements M.2 |
1 emplacement M.2 2230 Key E et 1 emplacement M.2 2280 Key B avec support nano-SIM |
| Compatibilité M.2 Key B |
PCIe x2 et USB uniquement |
| Fixation M.2 Key B |
Pièces mécaniques supplémentaires nécessaires pour les formats autres que 2280 |
| Certification radio |
Aucune certification RF au niveau système pour les interfaces nano-SIM et M.2 destinées à l’intégration de communications sans fil |
| Baie de stockage |
1 baie SATA III 2,5 pouces compatible avec les disques d’une hauteur maximale de 9,5 mm |
| Emplacement mSATA |
1 emplacement mSATA pleine taille partagé avec l’emplacement Mini PCIe |
| Watchdog |
Temporisateur à 255 niveaux configurable par logiciel |
| TPM |
TPM 2.0 disponible dans le cadre d’un projet via AMO-I029 |
| Systèmes Microsoft pris en charge |
Windows 10 et Windows 11 Enterprise |
| Système Linux pris en charge |
Ubuntu 20.04 |
| Images embarquées disponibles |
Windows 10 IoT Enterprise 2019 LTSC 64 bits, Windows 10 IoT Enterprise 2021 LTSC 64 bits, Windows 11 IoT Enterprise 2024 LTSC 64 bits et Ubuntu 20.04 |
| Type d’alimentation |
ATX/AT |

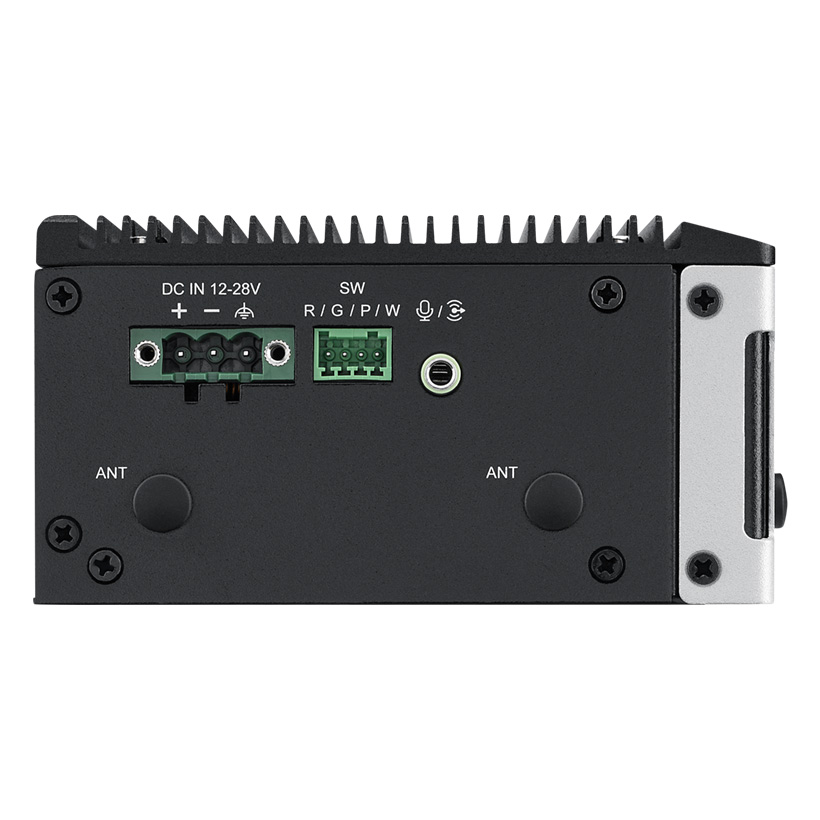

| Tension d’entrée |
12 à 28 VCC |
| Adaptateur secteur optionnel |
Adaptateur AC/DC 60 W |
| Consommation typique |
9,6 W lorsque le système d’exploitation est au repos |
| Consommation maximale |
18,96 W à pleine charge |
| Construction |
Boîtier en aluminium |

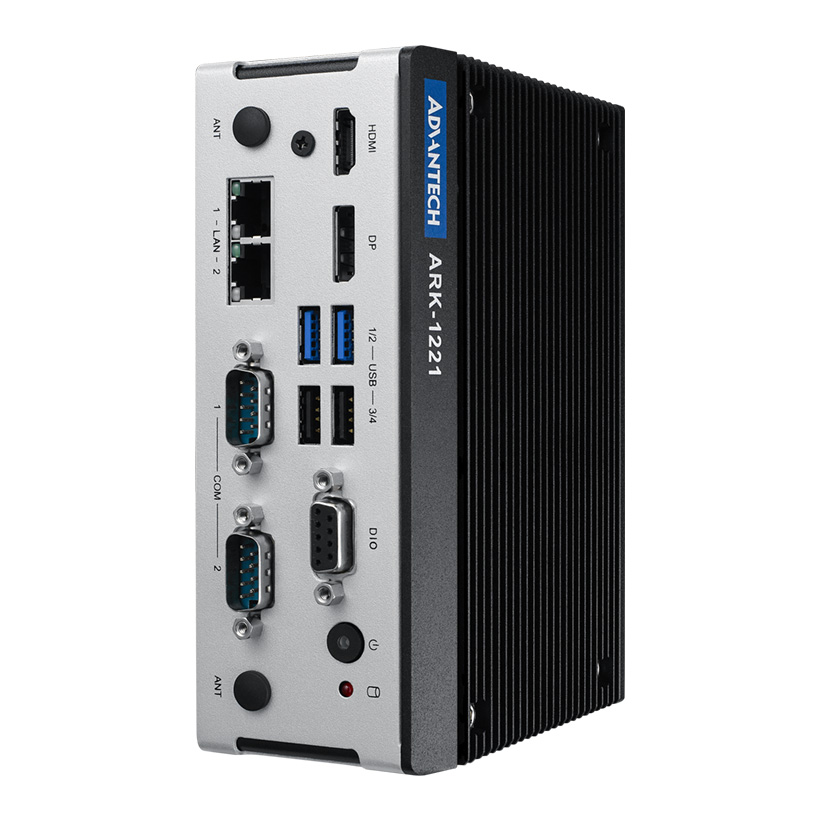

| Montage |
Rail DIN ou montage mural |
| Dimensions |
60 x 158 x 114 mm |
| Poids |
1,05 kg |
| Température de fonctionnement |
-40 à 60 °C avec des périphériques adaptés aux températures étendues et un flux d’air de 0,7 m/s |
| Température de stockage |
-40 à 85 °C |
| Humidité relative |
95 % à 40 °C, sans condensation |
| Résistance aux vibrations |
3 Grms avec SSD, conformément à la norme IEC 60068-2-64, vibrations aléatoires de 5 à 500 Hz pendant 1 heure par axe avec montage mural |
| Résistance aux chocs |
30 G avec SSD, conformément à la norme IEC 60068-2-27, demi-sinusoïde de 11 ms avec montage mural |
| Conformité électromagnétique |
CE, FCC classe B, CCC, BSMI et UKCA |
| Certifications de sécurité |
UL, CB, CCC, BSMI et UKCA |
| Dimensions |
195x300x185mm
|
| Poids |
1530g |
| Processeur |
Pentium / Celeron / ATOM |
| Montage |
Rail DIN |
| Architecture |
Fanless |
| SKU |
ARK-1221L-S5A1U |
| Marque |
Advantech
|
Configurés et assemblés en France
