| Processeur |
Intel® Core™ 9, 7, 5 ou 3 Series 2, PBP jusqu’à 65 W |
| Chipset |
Intel® R680E |
| Mémoire |
2 DDR5 SO-DIMM, ECC, double canal, jusqu’à 96 Go |
| GPU dédié |
NVIDIA RTX™ 2000 Ada MXM ou RTX™ 3500 Ada MXM en option |
| Refroidissement GPU |
Kit de ventilation obligatoire avec la RTX™ 3500 Ada MXM |
| Affichage |
2 HDMI® 1.4 jusqu’à 3840 × 2160 à 30 Hz |
| Affichage supplémentaire |
1 VGA jusqu’à 1920 × 1200 à 60 Hz, réservé |
| Stockage rROK 5520-WI |
4 SSD SATA 2,5 pouces amovibles, hauteur maximale de 9 mm |
| Stockage rROK 5520-WIC7S |
8 SSD SATA 2,5 pouces amovibles, hauteur maximale de 9 mm |
| RAID |
RAID 0, 1, 5 et 10 |
| Stockage NVMe |
1 M.2 Key M 2240/2280 PCIe 4.0 x4 |
| Mini PCIe |
2 emplacements pleine longueur avec USB 2.0 et PCIe 3.0 |
| Extensions cellulaires |
4 M.2 Key B 3042/3050/3052 avec USB 2.0 et USB 3.2 Gen 2 pour modules LTE ou 5G NR |
| Cartes SIM |
2 logements externes double nano-SIM et 2 logements internes double nano-SIM |
| Extension WLAN |
1 M.2 Key E 2230/3052 avec USB 2.0 et PCIe 3.0 x2 |
| Extension MXM |
1 PCIe 4.0 x16 |
| GNSS |
Module u-blox NEO-M9N compatible GPS, QZSS, GLONASS, Galileo et BeiDou |
| Capteurs |
Accéléromètre 3D et gyroscope 3D |
| Sécurité matérielle |
TPM 2.0 Infineon SLB 9672XU2.0, firmware 16.24 |
| Voyants |
8 LED pour l’état du système, le stockage, le WWAN, le WLAN, les fonctions programmables et le GNSS |
| Boutons |
1 bouton de mise sous tension et 1 bouton de réinitialisation |
| USB |
6 USB 3.2 Gen 2 Type-A, 5 V et 0,9 A |
| Ports série |
3 ports COM DB9 configurables en RS-232 complet, RS-422 ou RS-485 avec isolation |
| Audio |
1 connecteur DB9 avec 1 entrée ligne, 1 sortie ligne et 1 entrée microphone |
| CAN |
2 interfaces CAN FD isolées, compatibles CAN 2.0A et CAN 2.0B |
| Entrées numériques |
4 entrées numériques isolées |
| Sorties numériques |
4 sorties numériques isolées |
| Connecteur DIO/CAN |
1 DB15 femelle |
| Alimentation de l’isolation DIO |
9 à 36 VDC |
| Connecteur d’alimentation |
1 connecteur M23 pour l’alimentation et la commande d’allumage |
| Connecteur GNSS |
1 connecteur SMA |
| Antennes WLAN |
4 emplacements pour connecteurs RP-SMA |
| Antennes WWAN |
16 emplacements pour connecteurs SMA |
| Logements SIM accessibles |
4 logements externes double nano-SIM avec capot |
| Extension réseau optionnelle |
Module double port Ethernet 10/1 GbE SFP+ ou module quatre ports Gigabit Ethernet M12 codés X |
| Réseau rROK 5520-WI |
2 ports Ethernet 2,5 GbE M12 codés X avec contrôleurs Intel® I226 |
| Wake-on-LAN rROK 5520-WI |
Pris en charge sur l’un des deux ports Ethernet 2,5 GbE |
| Réseau rROK 5520-WIC7S |
1 port Ethernet 2,5 GbE M12 codé X avec contrôleur Intel® I226 et Wake-on-LAN |
| PoE rROK 5520-WIC7S |
7 ports Gigabit Ethernet PoE M12 codés X avec fonction de commutation |
| Protocoles PoE |
1 port IEEE 802.3af/at/bt et 6 ports IEEE 802.3af/at |
| Budget PoE |
Jusqu’à 80 W au total, sans isolation |
| Alimentation |
Entrée isolée de 24 à 110 VDC avec commande d’allumage |
| Budget de puissance rROK 5520-WI |
180 W |
| Budget de puissance rROK 5520-WIC7S |
360 W |
| Protection contre les sous-tensions |
Seuils de démarrage et d’arrêt configurables par logiciel |
| Temporisation d’alimentation |
8 niveaux de temporisation de démarrage et d’arrêt configurables par logiciel |
| Modes de veille |
S3 et S4 |
| Watchdog |
Temporisation configurable de 10 à 255 secondes |
| SDK |
Windows et Linux avec utilitaires et exemples de code |
| Systèmes d’exploitation |
Windows 11 et Linux 4.x |

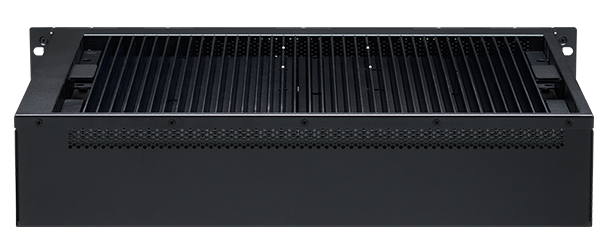

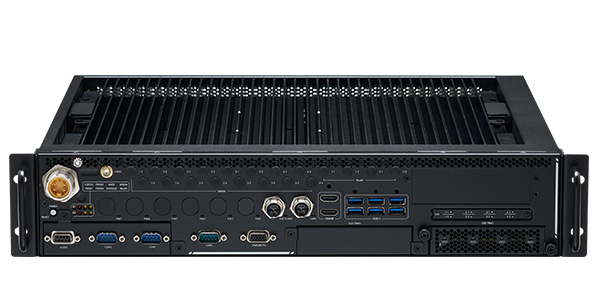

| Format |
Rack 19 pouces, hauteur 2U |
| Dimensions |
482,6 × 401,2 × 88 mm |
| Poids rROK 5520-WI |
13,1 kg |
| Poids rROK 5520-WIC7S |
14,9 kg |
| Température de fonctionnement |
De -40 à 70 °C, jusqu’à 85 °C pendant 10 minutes selon la configuration |
| Température de stockage |
De -40 à 80 °C |
| Humidité relative |
90 %, sans condensation |
| Vibrations en fonctionnement |
IEC 60068-2-64, vibrations aléatoires de 2 g entre 5 et 500 Hz |
| Vibrations en fonctionnement MIL-STD |
MIL-STD-810H, méthode 514.8C, procédure I, catégorie 4 |
| Vibrations au stockage |
MIL-STD-810H, méthode 514.8E, procédure I, catégorie 24 |
| Chocs en fonctionnement |
MIL-STD-810H, méthode 516.8, procédure I, choc fonctionnel de 40 g |
| Chocs hors fonctionnement |
MIL-STD-810H, méthode 516.8, procédure V, choc de 75 g |
| Certifications générales |
CE, UKCA et FCC classe A |
| Classe de température |
EN 50155 OT4 sans module MXM |
| Classe d’interruption d’alimentation |
S1 |
| Classe de commutation d’alimentation |
C1 |
| Compatibilité électromagnétique |
EN 50121-1:2017 et EN 50121-3-2:2016+A1:2019 |
| Essais environnementaux |
EN 60068-2-1, EN 60068-2-2 et EN 60068-2-30 |
| Chocs et vibrations ferroviaires |
IEC 61373 classe B |
| Revêtement de protection |
Classe PC1, classe PC2 sur demande |
| Comportement au feu |
EN 45545-2:2020+A1:2023 |
| Certification ferroviaire |
| EN 50155 |
2021 |
| Architecture |
Avec ventilation |
| Connectique M12 |
Oui
|
| Chassis |
Rack 2U |
| Architecture IA |
NVIDIA Ada Lovelace |
| SKU |
rROK5520 |
| Marque |
Nexcom
|
Configurés et assemblés en France
