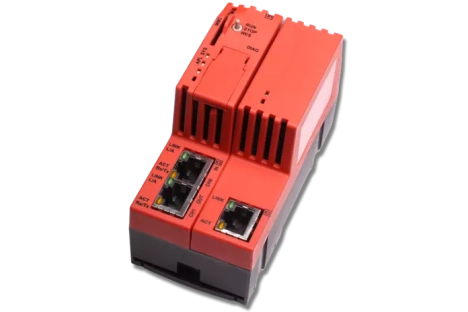

Le NT 100-RE-EN de Hilscher est une passerelle industrielle haute performance et de qualité conçue pour intégrer un réseau Ethernet temps réel subordonné à un autre système Ethernet. Cette solution assure une communication bidirectionnelle efficace entre différents protocoles Ethernet.
Capacité étendue : Peut gérer jusqu'à 200 esclaves EtherCAT, 128 dispositifs PROFINET IO, 64 adaptateurs EtherNet/IP et 511 esclaves Sercos, démontrant sa robustesse pour des applications complexes.
Conversion rapide : Assure une période de conversion des données d'E/S inférieure à 10 ms, garantissant une communication rapide et fiable entre les différents protocoles Ethernet :
| Caractéristiques | Valeur |
|---|---|
| contrôleur de communication | netX 100 |
| mémoire | |
| RAM | SDRAM 8 Mo |
| FLASH | Flash série 4 Mo |
| mémoire pour applications netSCRIPT et variables | environ 1 Mo |
| carte mémoire | |
| type et taille | SD ou MMC, max. 2 Go |
| alimentation électrique | |
| tension d’alimentation | 24 V CC ± 6 V |
| courant absorbé à 24 V (typique) | 130 mA |
| consommation électrique typique | 3,2 W |
| type de connecteur | Mini-COMBICON, 2 broches |
| protection contre les inversions de polarité | oui |
| interface de communication X2 | |
| standard de communication | Ethernet |
| type d'interface | 100BASE-TX ou 10BASE-T, isolé |
| connecteur | 2 RJ45 |
| interface de communication X3 | |
| standard de communication | Ethernet |
| type d'interface | 100BASE-TX ou 10BASE-T, isolé |
| connecteur | 2 RJ45 |
| interface de diagnostic | |
| type | USB |
| connecteur | Mini-USB, 5 broches |
| affichage | |
| LED | |
| SYS | état du système |
| APL | état de l’application |
| LINK | liaison (LED verte) |
| ACT | activité (LED jaune) |
| COM | état de la communication (LED bicolore rouge/verte) |
| conditions environnementales | |
| température de fonctionnement | 0 °C à +60 °C |
| humidité | pas de condensation permise |
| degré de pollution | pour une utilisation conforme à UL, l'appareil doit être utilisé dans un environnement de degré de pollution 2 |
| altitude | 0 m à 2 000 m |
| dimensions | |
| longueur | 100 mm |
| largeur | 52 mm |
| hauteur | 70 mm (sans connecteur) |
| poids | environ 150 g |
| protection | |
| indice de protection | IP 20 |
| type de montage | sur rail DIN EN 60715 |
| logiciel de configuration | SYCON.net |
| conformité | |
| RoHS | oui |
| certification UL | UL 508 |
| numéro de dossier UL | E334100 |
| conformité CE | oui |
| conformité UKCA | oui |
| émissions | CISPR 11 Classe A |
| immunité | EN 61131-2 |
| SKU | NT 100-RE-EN |
| Fabricant / Marque | Hilscher |
