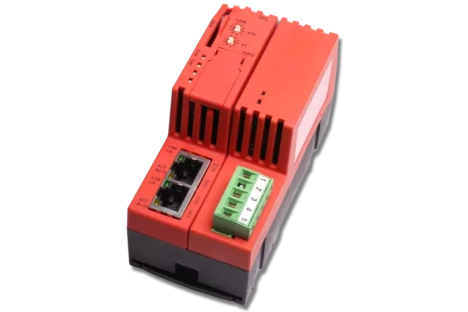

Le NT 100-RE-CC est une passerelle de qualité qui intègre un réseau Ethernet temps réel dans un système CC-Link.
Le NT 100-RE-CC permet l'intégration facile d'un réseau Ethernet temps réel en tant que sous-système dans un réseau CC-Link. Il peut gérer jusqu'à 200 esclaves EtherCAT, 128 dispositifs PROFINET IO, 64 adaptateurs EtherNet/IP ou 511 esclaves Sercos, offrant une flexibilité pour diverses applications industrielles. Avec un temps de conversion des données d'E/S inférieur à 10 ms, il assure une communication rapide et efficace entre les réseaux.
La passerelle est équipée d'un emplacement pour carte mémoire SD ou MMC jusqu'à 2 Go, facilitant le remplacement rapide des appareils en chargeant les configurations via la carte mémoire. Le firmware chargeable permet une utilisation flexible pour diverses conversions.
Le NT 100-RE-CC est conçu pour être monté sur rail DIN, avec une alimentation de 24 V DC ±6 V et une consommation typique de 3,2 W, le rendant adapté aux environnements industriels exigeants.
| Caractéristiques | Valeur |
|---|---|
| nom du produit | NT 100-RE-CC |
| référence fabricant | 1712.140 |
| description | Passerelle Ethernet temps réel vers CC-Link Esclave |
| contrôleur de communication | netX 100 |
| mémoire intégrée | |
| RAM | 8 Mo SDRAM |
| FLASH | 4 Mo Flash série |
| carte mémoire | |
| type et taille | SD ou MMC, max. 2 Go |
| alimentation | |
| tension d'alimentation | 24 V DC ±6 V |
| courant maximal à 24 V | Typiquement 130 mA |
| consommation électrique typique | 3,2 W |
| connecteur | Mini-COMBICON, 2 broches |
| interfaces de communication | |
| port X2 | |
| type | Ethernet temps réel |
| connecteur | 2 x RJ45 |
| port X3 | |
| type | CC-Link Esclave |
| connecteur | COMBICON, 5 broches |
| dimensions | |
| largeur | 45 mm |
| hauteur | 100 mm |
| profondeur | 120 mm |
| montage | Rail DIN selon DIN EN 60715 |
| SKU | NT 100-RE-CC |
| Fabricant / Marque | Hilscher |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Passerelle série et à propos de Passerelle Ethernet temps réel vers esclave CC-Link de la marque Hilscher.
