| Processeur |
Ryzen 5 Pro 8640U, 6 cœurs, 3,5 GHz, Cache L2 6 MB, 28W TDP, NPU : Oui, BIOS : AMI EFI 256 Mbit SPI |
| Mémoire |
Double canal DDR5 5600 MT/s (prend en charge ECC), Jusqu'à 96 GB, 2 x 262pin SO-DIMM |
| Graphiques |
Graphiques AMD RDNA 3 Radeon, Port d'affichage : 4 x DP++, jusqu'à 4096 x 2160 @ 60Hz, LVDS : 1 (par défaut, jusqu'à 1920x1080@60Hz, colay avec DP1), eDP : 1 (option, jusqu'à 4096x2304 @ 60Hz), Affichages multiples : 4 affichages indépendants |
| Ethernet |
Vitesse : 10/100/1000/2500 Mbps, Contrôleur : RTL8111K (1GbE) par défaut, RTL8125BG (2.5GbE) en option, Connecteur : 2 x RJ45 |
| Audio |
Codec : Realtek ALC888S, Audio haute définition (HD), Sortie ligne, Mic-in, Amplificateur : Oui, 4 ohms 8W*2; 8 ohms 6W*2 |
| Interfaces I/O |

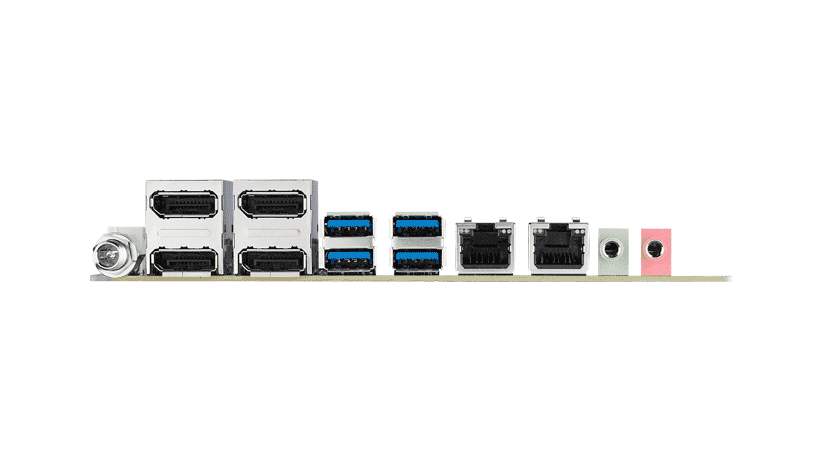

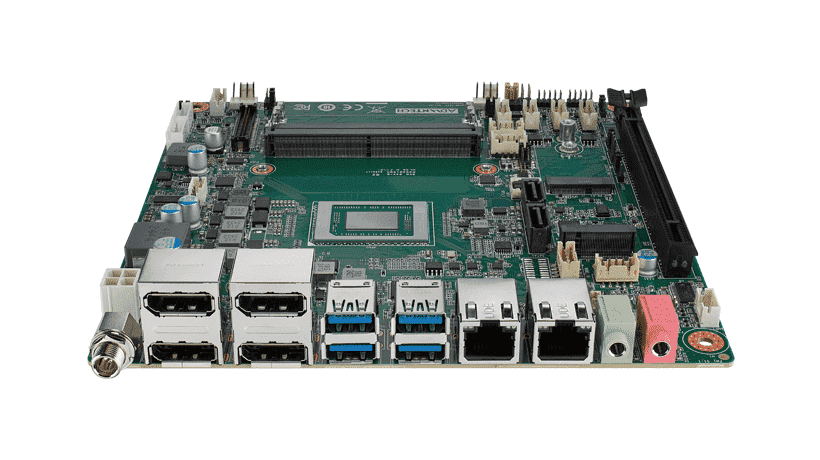

Port d'affichage I/O arrière : 4, Ethernet I/O arrière : 2, USB 3.2 Gen2x1 I/O arrière : 4, Audio I/O arrière : 1 (Sortie ligne, Mic-In), USB 2.0 interne : 4, LVDS/eDP interne : 1 (eDP colay avec LVDS) |
| Ports série |
Total des ports COM : 6, COM1 : Prend en charge RS-232 (RI Power 5V/12V), COM2 et COM5 : Prend en charge RS-232/422/485, selon option BOM, COM3 : Prend en charge RS-232 (CCTalk selon option BOM), COM4 : Prend en charge RS-232 (TTL, RI Power 5V/12V selon option BOM), COM6 : Prend en charge RS-232 |
| Expansion |
PCIe : 1 x slot PCIe x16 (bande passante réelle PCIe x8 Gen4), M.2 M-key : 2 x M-key (2242/2280, pour SSD ou Hailo), M.2 E-key : 1 x E-key (2230, pour WiFi/BT) |
| Watchdog / TPM / BIOS |
Sortie du timer Watchdog : Réinitialisation du système, Intervalle du timer Watchdog : Programmable 1 ~ 255 (seconde ou minute) |
| Alimentation |
Tension d'entrée : 12-24V DC-in (tolérance : -10% / + 20%), Connecteur : Jack DC, ATX interne 4 broches |
| Mécanique |
Dimensions : 170 mm x 170 mm (6,69" x 6,69"), Facteur de forme : Mini-ITX |
| Environnement |
Température de fonctionnement : 0 ~ 60 °C (32 ~ 140 °F), Température de stockage : -40 ~ 85 °C (-40 ~ 185 °F) |
| Infos commande |
Numéro de pièce : AIMB-2210R-03A1, CPU : 8640U, TDP : 28W, LVDS/eDP : (1)/(1), DP : 4*, DDR5 : 2, GbE : 2**, COM : 6, SATAIII : 2, USB3.2 : 2 + (2), USB2.0 : 4***, Clé M.2 E : 1, Clé M.2 M : 2, PCIex16 : 1, TPM : 1, AMP : (1) |
| Notes de commande |
Configuration USB3.2 : AIMB-2210R-03A1 : Défaut (arrière) 2 x USB 3.2 Gen2x1 + 2 x USB 2.0 & (interne) 2 x USB 2.0; Option (arrière) 4 x USB 3.2 Gen2x1 + (interne) 4 x USB 2.0, Configuration DP : DP1 colay avec eDP/LVDS, totalement 4 affichage indépendant. LVDS ou eDP ou DP1 + DP2/DP3/DP4, Par défaut LAN : 1 GbE x2; supporte 2,5 GbE en option |
| Accessoires optionnels |
Dissipateur de chaleur CPU : 1960092495T001 (pour CPU TDP 15W uniquement, H : 26,5 mm; nécessite un BIOS personnalisé), Ventilateur CPU 54W : 1960089783T001 (CPU TDP 54W, H : 58,3 mm), Ventilateur CPU 35W : 1960089784T001 (CPU TDP 35W, H : 45 mm), Câble USB : 1700034405-01 (1 à 1 câble USB, 50cm) |
| OS embarqué |
Windows 11 : 20706WLV1S0091 img W11 24VL 64b 24H2 ENU (8645HS and 8640U), Ubuntu : 20706U24DS0017 img Ubuntu Desktop 64b 24.04 ENU |
| Caveats |
AIMB-2210R-03A1 inclut le Ryzen 5 Pro 8640U (28W TDP, 6 cœurs) et inclut la configuration par défaut avec 2 ports arrière x USB 3.2 Gen2x1 + 2 x USB 2.0 et 2 internes x USB 2.0, avec option pour configurer comme 4 ports arrière x USB 3.2 Gen2x1 + 4 internes x USB 2.0. Les options de refroidissement du CPU sont requises séparément; la variante TDP de 28W ne nécessite pas les dissipateurs de grande capacité. Le support de Windows 11 utilise la variante d'image 24VL spécifique aux processeurs 8640U et 8645HS. |
| Stockage |
| SATA Taux de transfert maximal 6,0 Gb/s, 2 (SATA III), Expansion M.2 |
2 x M-key pour SSD ou Hailo, 1 x E-key pour module sans fil (WiFi/BT) |
| Entrées/sorties numériques |
| GPIO |
16 bits |
| Certifications & Conformité |
| RoHS |
CONFORME 2002/95/CE |
| Support OS |
| Systèmes d'exploitation |
Windows 11 LTSC, Ubuntu 24.04 LTS |
| API logiciels |
| Support API |
SUSI API et WISE-DeviceOn |
| Emballage |
| Articles inclus |

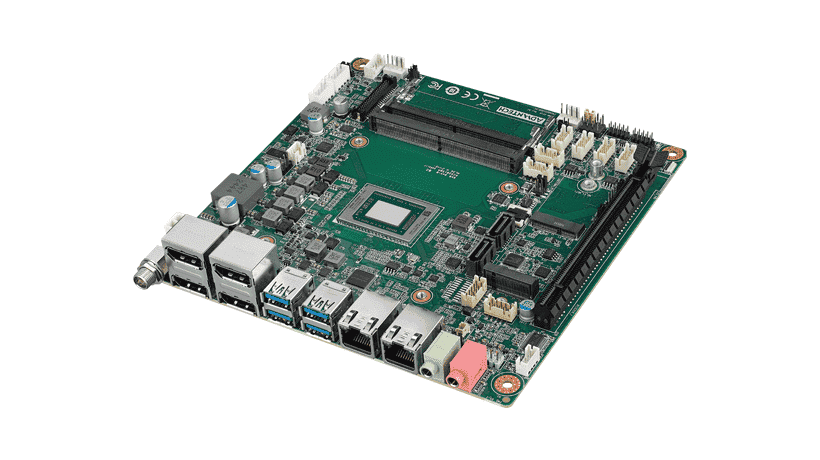

carte mère AIMB-2210, câble HDD SATA, câble de port série 1 à 1 50 cm, support de port I/O, manuel de démarrage pour AIMB-2210, Vis M.2 M3x4L R/S D=5,3 H=2 (3 pcs), câble d'alimentation SATA |
| Châssis optionnels |
| Châssis mural |
AIMB-B2000-00YE (Châssis mural AIMB-B2000 sans adaptateur) |
| Dimensions |
210x230x75mm
|
| Poids |
765g |
| SKU |
AIMB-2210R-03A1 |
| Marque |
Advantech
|
Configurés et assemblés en France
