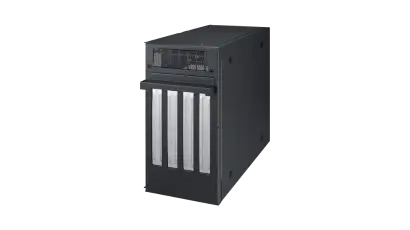

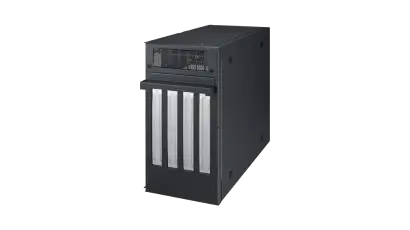

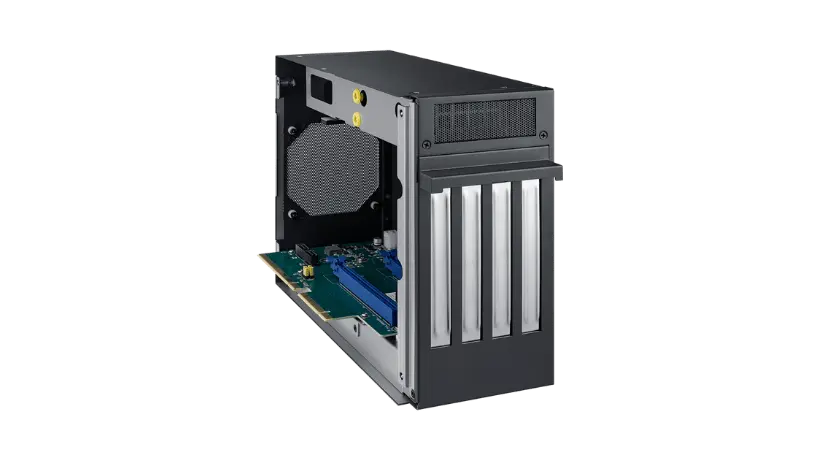

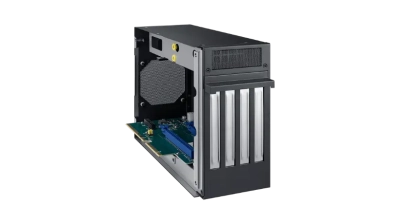

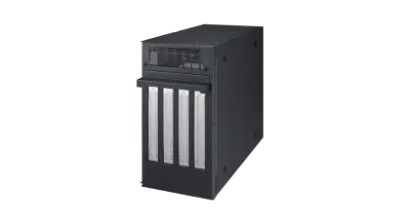

Le MIC-78M13-00A1 est un module d’extension 4 slots pour la série MIC-78 d’Advantech. Il permet d’ajouter des cartes d’extension telles que GPU, frame grabber, cartes motion control ou acquisition, tout en conservant un format compact et robuste associé par exemple au MIC-785 (AMD) ou au MIC-780H-00A1 (Intel Core Ultra)
Ce module intègre 1 emplacement PCIe x16 et 3 slots PCI, avec une prise en charge d'une optionnelle alimentation complémentaire 12V pour les cartes nécessitant plus de puissance. Il supporte également 2 ports SATA sur backplane et jusqu’à 2 SSD/HDD 2.5" 15 mm. Enfin d'assurer un meilleur refroidissement, cette extension peut être ventilée (Conséillé avec un GPU ventilé).

| Caractéristiques | Valeur |
|---|---|
| Type | i-Module 4 slots pour MIC-78 |
| Compatibilité système | MIC-780 W SKU |
| Compatibilité système | MIC-780 H SKU |
| Compatibilité système | MIC-785 |
| Slot 1 | PCIe x16 |
| Slot 2 | PCI |
| Slot 3 | PCI |
| Slot 4 | PCI |
| Vitesse PCIe | Jusqu’à Gen5 (selon plateforme MIC-78) |
| Port SATA sur backplane | 2 |
| Baie stockage 2.5" | 2 x 2.5" 15mm HDD/SSD |
| Alimentation additionnelle carte | 12VDC via connecteur Molex 2x2 |
| Puissance max carte additionnelle | 85 W |
| Ventilation | Smart Fan optionnel |
| Dimension i-Module (L x H x P) | 123 x 195 x 255 mm |
| Dimension MIC-78 + i-Module | 173 x 195 x 255 mm |
| Poids net | 1.71 kg |
| Poids brut | 2.48 kg |
| Température fonctionnement | Selon système MIC-78 |
| Extension stockage interne | Support HDD/SSD 7mm / 9mm / 15mm |
| Refroidissement carte GPU | Ventilateur recommandé si >45W |
| SKU | MIC-78M13-00A1 |
| Fabricant / Marque | Advantech |
