COMX 100CN-DN DPM du module de communication - DeviceNet

DPM du module de communication - DeviceNet
Hilscher
logo Hilscher, solutions de communication industrielle

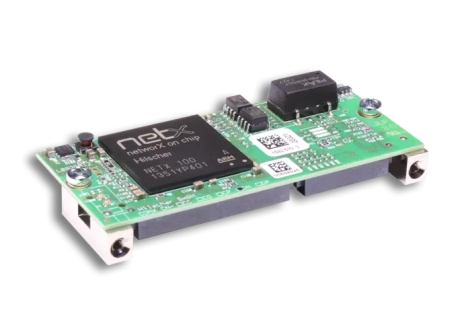

Le COMX 100CN-DN est un module de communication compact conçu pour intégrer une connectivité DeviceNet (maître ou esclave selon firmware) dans des équipements industriels embarqués.

Il est basé sur le processeur netX 100 de Hilscher, avec une interface mémoire double-port parallèle (16 KByte) vers le système hôte. Comme tous les modules de type CN, il ne dispose pas de connecteur terrain intégré, ce qui permet une intégration personnalisée directement sur la carte mère.

Protocoles de communication : DeviceNet maître ou esclave (selon firmware embarqué)

Dernier achat possible pour cette référence avant le 30/09/2026
Ref. de remplacement proposée : COMX 100CA-DN

Fiche technique

Faites votre demande de devis!

Livraison J+1 Chronopost

Paiement CB sécurisé

+ de 23 ans d'experience

Une équipe d'experts

Des marques reconnues

Service commercial disponible

Du lundi au vendredi de 9h à 18h

04 37 69 72 00
Configurés et assemblés en France
Caractéristique Valeur
Processeur netX 100
Interface hôte mémoire double-port parallèle, 16 KByte
Largeur de bus 8 ou 16 bits (configurable via DPM_SIRQn)
Connecteur hôte X1, 50 broches (type SAMTEC TFM-125-02-S-D-A)
Connecteur terrain X2, 30 broches, à relier à un bornier COMBICON 5 broches (ex. Phoenix MSTBA2,5/5)
Interface terrain DeviceNet (CAN, RS-485, niveau ISO 11898)
Signaux terrain CAN_RX1, CAN_TX1, CAN_L, CAN_H, CAN_PF1
Broche PIO disponible pour E/S personnalisées
LED de diagnostic RUN (vert), ERR (rouge), MNS (vert/rouge), RDY (jaune)
Interfaces de diagnostic RS232 (UART), USB (depuis hardware rev. 3)
Alimentation +3,3 V DC ±5 %
Température de fonctionnement -20 °C à +65 °C
Température de stockage -10 °C à +70 °C
Dimensions 30 x 70 x 21,5 mm
Poids 35 à 40 g
ESD ±10 kV (air), ±6 kV (contact)
Burst +2 kV (CAN & alimentation)
Surge +1 kV (CAN), +0,6 kV (V+ ↔ GND)
Certification EN 61000-6-2 et EN 61000-6-4 pour environnements industriels
Consommation typique
440 mA, maximale 470 mA
Format Carte
Température extrême Oui
SKU COMX 100CN-DN
Marque Hilscher
