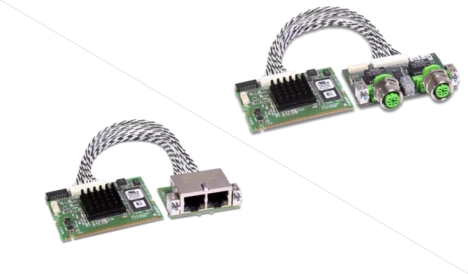

La CIFX 90-REF est une carte Mini PCI de la gamme cifX développée par Hilscher, dédiée à la communication Ethernet temps réel (Real-Time Ethernet).
Cette version avec interface réseau détachée (suffixe \F) permet d’utiliser un module AIFX-RE en RJ45 ou M12 pour s’adapter à des environnements industriels exigeants. Le protocole de communication est déterminé par le firmware embarqué et peut être maître ou esclave selon les besoins.
L’échange de données avec le système hôte se fait par mémoire double port (DPM) via le bus Mini PCI.
Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un CIFX 90-RE-F de chez Hilscher adapté à vos exigences. En savoir plus...
Assemblage possible dès 1 pièce.
| Caractéristiques | Valeur |
|---|---|
| format | carte Mini PCI |
| interface réseau | détachée (AIFX-RE ou AIFX-RE\M12) |
| protocoles compatibles | EtherCAT, PROFINET, EtherNet/IP, Open Modbus/TCP, POWERLINK, Sercos, VARAN, CC-Link IE Field Basic |
| mode | maître ou esclave (configurable par firmware) |
| contrôleur | netX 100 |
| mémoire MRAM | non (sauf version MR) |
| connexion hôte | connecteur Mini PCI 124 broches |
| interface Ethernet | via connecteur 20 broches vers AIFX-RE |
| connexion SYNC | 3 broches (X51) |
| LED système | jaune/vert |
| signalisation via AIFX-RE | LEDs communication COM0 et COM1 (rouge/vert), LEDs Ethernet (jaune/vert) |
| alimentation | +3,3 V DC ±5 %, max. 1 A |
| fonction Auto Crossover | oui (sur l’AIFX-RE) |
| température de fonctionnement | de 0 °C à +55 °C (étendue possible selon la version) |
| prise en charge du DMA | oui (à partir de la révision matérielle 4) |
| systèmes d’exploitation compatibles | Windows 7, 8, 10, Linux, autres via drivers dédiés |
| mise à jour firmware | via SYCON.net ou netX Configuration Tool |
| installation | nécessite une interface réseau détachée AIFX-RE pour fonctionner |
| Format | Carte |
| SKU | CIFX 90-RE\F |
| Fabricant / Marque | Hilscher |
Nos équipes d'experts techniques sont à votre disposition pour discuter de votre projet dans les gammes Périphérique et composant pour PC industriel et à propos de Carte PC Mini PCI - Ethernet temps réel de la marque Hilscher.
