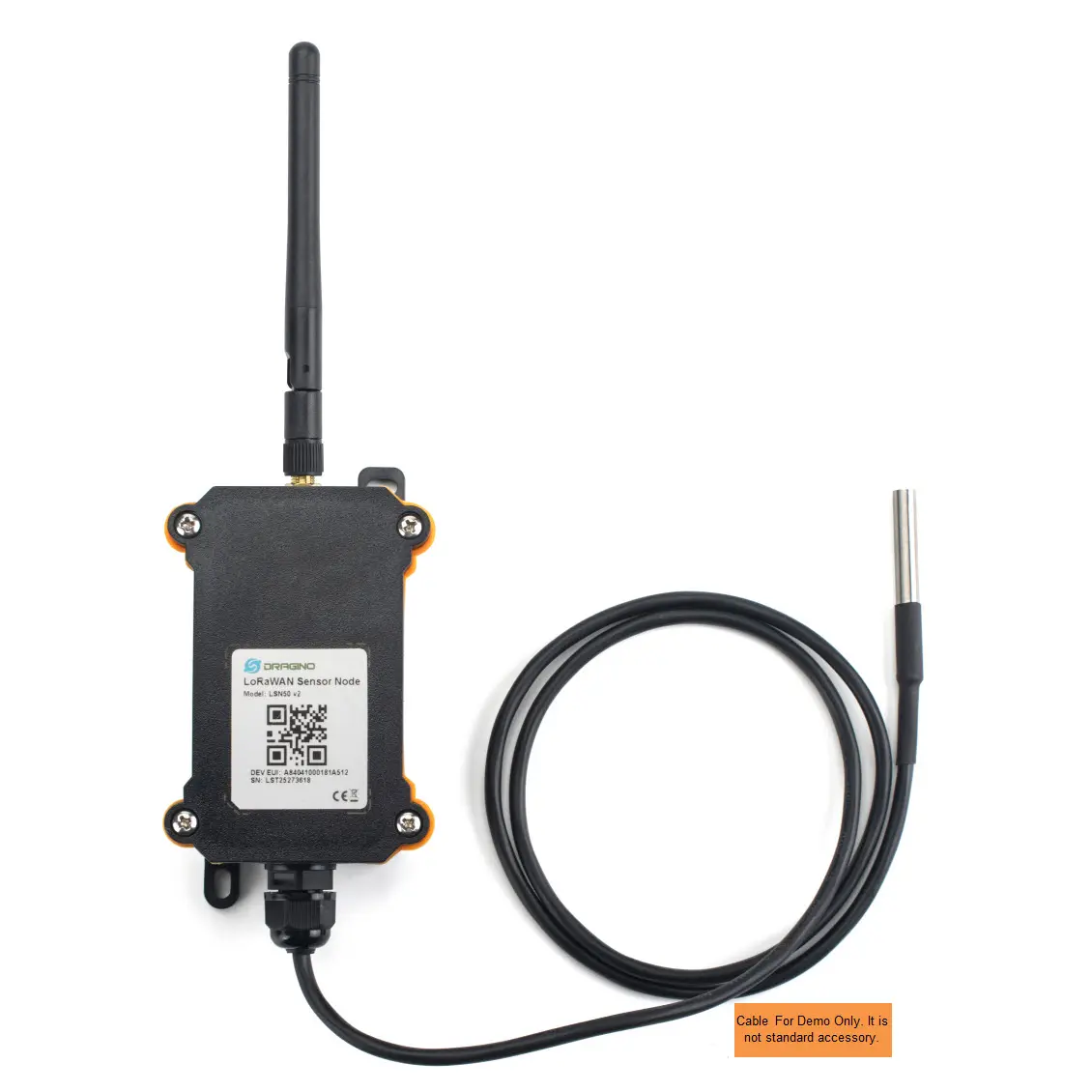

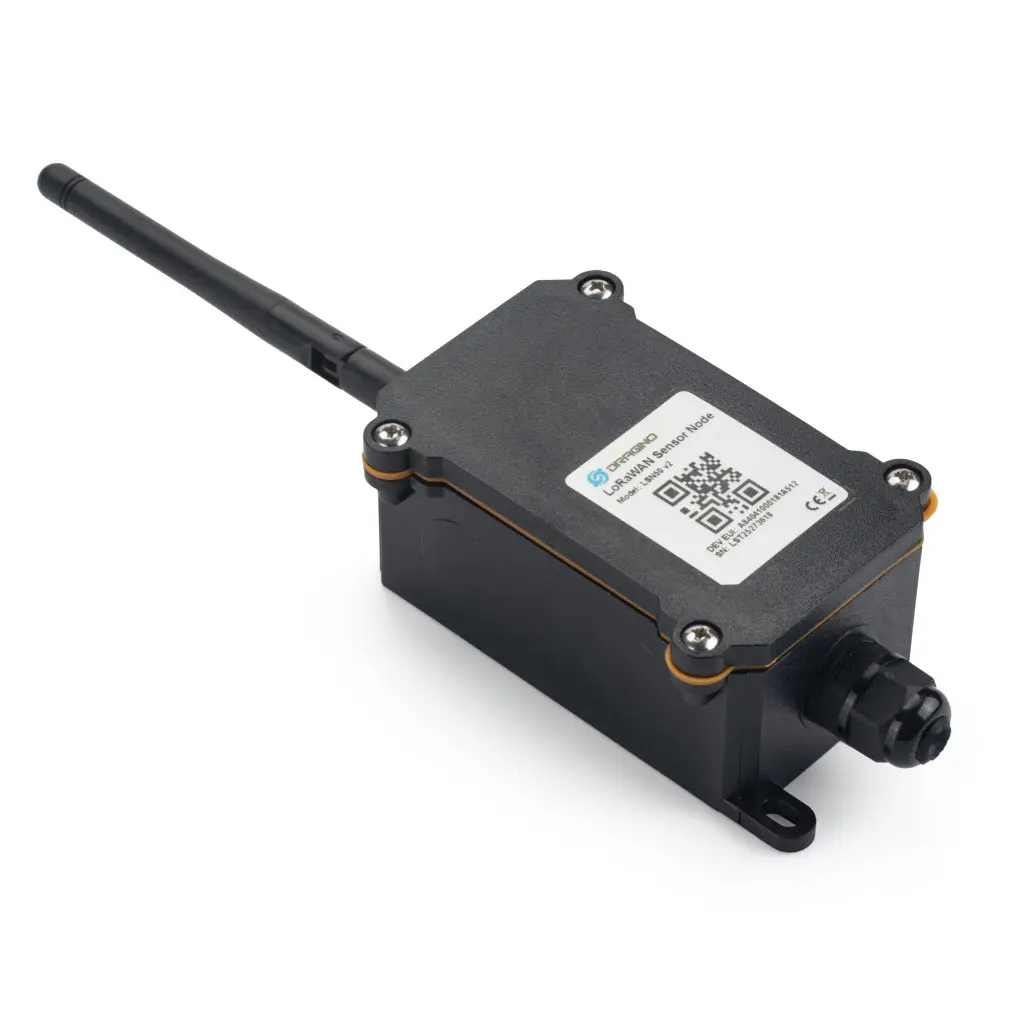

Le LSN50v2 est un nœud capteur LoRaWAN longue portée et étanche IP66, conçu pour les déploiements extérieurs de solutions IoT industrielles. Il repose sur le chipset SX1276/SX1278 et un microcontrôleur STM32L072 ultra-basse consommation, offrant une communication robuste, un très faible besoin énergétique, et une autonomie pouvant dépasser plusieurs années grâce à sa batterie Li/SOCl2 de 4000 ou 8500 mAh.
Il est parfaitement adapté aux projets d’irrigation intelligente, de comptage à distance, de villes intelligentes, ou de monitoring industriel, grâce à son boîtier étanche, ses entrées/sorties numériques, ses interfaces I²C, UART, USB, et sa compatibilité LoRaWAN 1.0.3 sur différentes bandes de fréquence (433/868/915 MHz, etc.). Le firmware est open source, ce qui en facilite l’adaptation pour les développeurs.
Conçu pour fonctionner en environnements extrêmes de -40 à +85 °C, le LSN50v2 peut être déployé sans infrastructure complexe, et configuré facilement via des AT Commands. Il consomme seulement 2.7 µA en mode veille, et peut transmettre à +14 dBm ou +20 dBm, avec une sensibilité de réception jusqu’à -148 dBm, assurant une couverture radio étendue.
| Caractéristiques | Valeur |
|---|---|
| MCU | STM32L072xx (ARM Cortex-M0+ 32-bit RISC, 32 MHz) |
| Mémoire Flash | 128 Ko |
| EEPROM | 6 Ko |
| RAM | 20 Ko |
| LoRa Chip | Semtech SX1276 / SX1278 |
| Fréquences disponibles | EU433, CN470, EU868, IN865, KR920, AS923, AU915, US915 |
| Protocole | LoRaWAN 1.0.3 |
| Bande passante | Programmable, jusqu’à 300 kbps |
| Sensibilité radio | Jusqu’à -148 dBm |
| Puissance émission | +14 dBm ou +20 dBm (100 mW) |
| Budget liaison max | 168 dB |
| Plage tension alimentation | 2.1 V à 3.6 V |
| Batterie | Li/SOCI2 non rechargeable |
| Capacité batterie | 4000 mAh ou 8500 mAh (selon version) |
| Courant max soutenu | 130 mA |
| Courant boost max | 2 A pendant 1 seconde |
| Consommation en mode STOP | 2.7 µA @ 3.3 V |
| Consommation LoRa TX | 125 mA @ 20 dBm / 44 mA @ 14 dBm |
| Interface UART | USART1 / USART2 avec bootloader préchargé |
| Interfaces supplémentaires | 2 x ADC 12 bits, 1 x DAC 12 bits, I2C, LPUSART1, USB |
| Entrées/sorties numériques | 18 GPIO |
| Commandes AT | Oui (config. via série) |
| Boîtier | Étanche IP66 |
| Dimensions | 101 x 40 x 42 mm |
| Poids | 140 g |
| Température de fonctionnement | -40 à +85 °C |
| Température de stockage | -40 à +85 °C |
| Taux d’auto-décharge batterie | <1 % / an @ 25 °C |
| Support développement | STM32Cube HAL / MDK-ARM 5.24a |
| SKU | LSN50v2 |
| Fabricant / Marque | Dragino |
