| Technologies sans fil |
IEEE 802.11a/n x2 MIMO 2x2 et IEEE 802.15.4 1 Tx / 1 Rx |
| Protocoles terrain |
WirelessHART |
| Interface haute communication |
HART-IP uniquement pour NIO200HAG |
| Interfaces système |
Monitoring and Control System, MODBUS/CP |
| Administration système |
nCare, interface Web GUI, SNMP V1/V2c/V3, client SNMP V1/V2c/V3 |
| Fonctions de gestion |
journal d’événements, support Syslog, sauvegarde et restauration de configuration, restauration usine par bouton, mise à jour firmware |
| Wi-Fi |
bandes Europe 5,47 à 5,725 GHz |
| Puissance RF 802.11a |
28 dBm avec 2 antennes |
| Puissance RF 802.11n HT20 |
27 dBm avec 2 antennes |
| Puissance RF 802.11n HT40 |
27 dBm avec 2 antennes |
| WAN |
10/100/1000 Base-TX MDI/MDIX |
| LAN |
10/100/1000 Base-TX MDI/MDIX |
| Ethernet |
IEEE 802.3/802.3u |
| Négociation Ethernet |
10/100/1000 matériel, full/half duplex, auto-négociation du contrôle de flux |
| Bouton |
1 bouton reset / restauration par défaut |
| LED |
2 Ethernet, 2 radios 11an, 1 radio IWSN, 1 alimentation/statut |
| Connecteurs antenne |
5 connecteurs N-Type pour NIO 200HAG |
| Alimentation |
12 à 48 VDC |
| PoE |
PoE standard 802.3at |

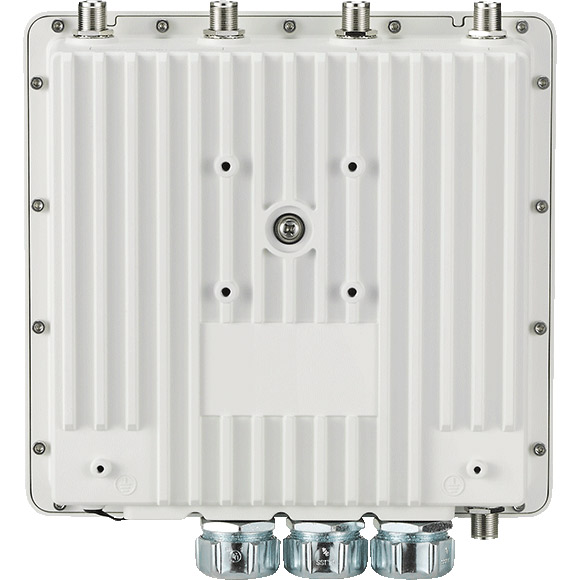

| Montage |
mural ou sur poteau |

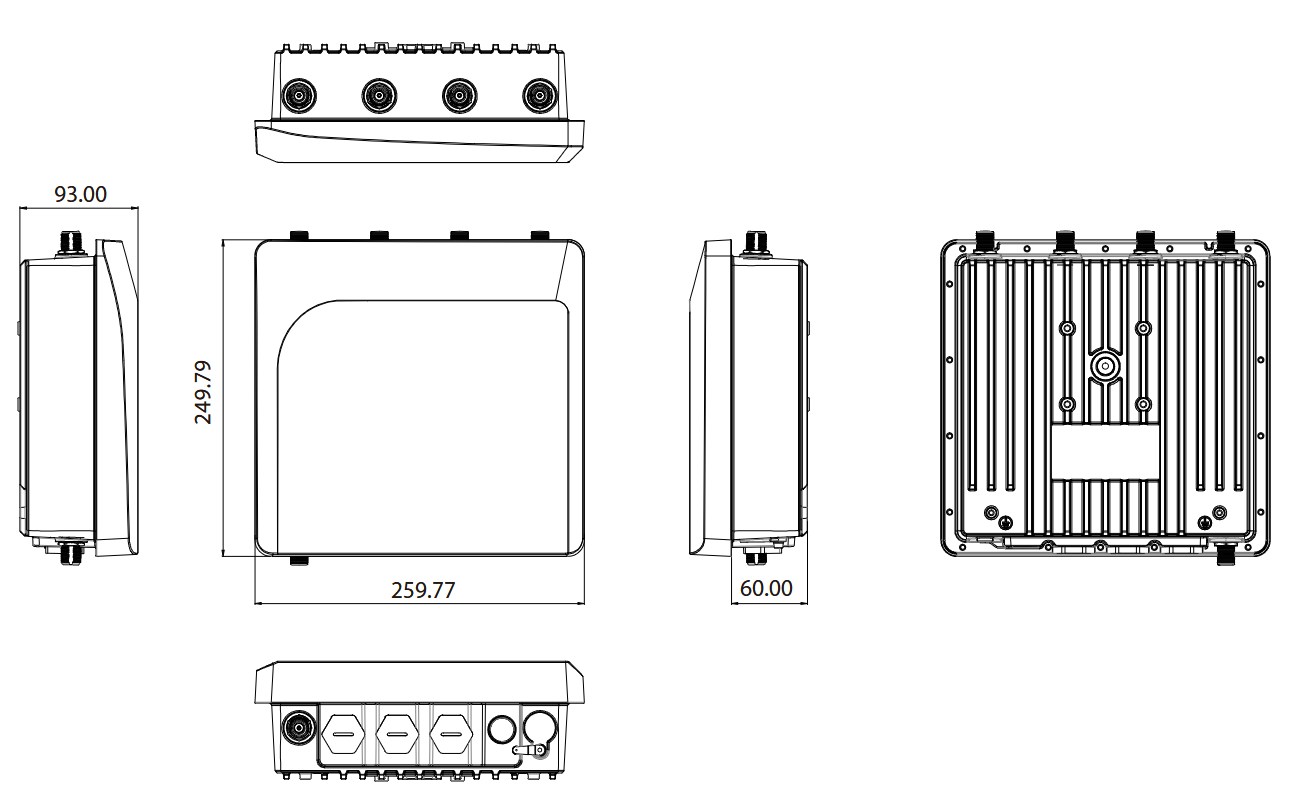

| Dimensions |
256 x 226 x 91 mm |
| Poids |
2,5 kg |
| Température de fonctionnement |
-40 à 75 °C jusqu’à 3000 m d’altitude |
| Température de stockage |
-40 à 80 °C |
| Humidité |
0 à 95 % maximum, sans condensation |
| Vibration |
aléatoire 0,3 g |
| Standard radio WirelessHART/IEEE 802.15.4 |
IEEE 802.15.4 |
| Débit radio |
250 kbps |
| Modulation |
Q-PSK |
| Étalement de spectre |
DSSS |
| Puissance RF IEEE 802.15.4 |
maximum +15 dBm |
| Sensibilité |
-95 dBm |
| Connecteur radio |
N-Type |
| Antenne |
2 dBi à 2,4 GHz |
| Capacité NIO 200HAG |
250 instruments terrain |
| Profondeur réseau Mesh |
3 sauts |
| Temps de connexion instrument terrain |
jusqu’à 20 secondes |
| Reporting WirelessHART |
8, 16, 32 secondes et 1 à 60 minutes |
| Publication WirelessHART |
10 appareils par seconde |
| Sécurité Wi-Fi mode AP |
WEP 64/128/152, WPA/WPA2 mixed, WPA2-Personal PSK+CCMP/AES, ESSID masqué, filtrage MAC ACL, isolation station |
| Conformité sécurité |
UL 60950-1, UL 60950-22, IEC 60950 2e édition, EN 60950 2e édition |
| Immunité ESD |
IEC 61000-4-2 niveau 4 |
| Immunité surtension AC |
IEC 61000-4-5 niveau 4 |
| Immunité EFT |
IEC 61000-4-4 niveau 4 |
| Certifications radio |
FCC Part 15.247, FCC Part 15.407, EN 300 328, EN 301 893 |
| EMI et susceptibilité |
FCC Part 15.107, FCC Part 15.109, EN 301 489-1, EN 301 489-17 |
| Certification antidéflagrante UL |
Class I, Division 2, Groups A, B, C and D, T4 |
| Certification ATEX |
Class I, Zone 2, Ex nA II, T4 |
| Fonctionnalités |
Ethernet RJ45, WiFi |
| Montage |
Fixation murale |
| Nombre de ports ethernet |
2 ports |
| Température extrême |
Oui
|
| SKU |
NIO-200-HAG |
| Marque |
Nexcom
|
