COMX 52CA-DNS

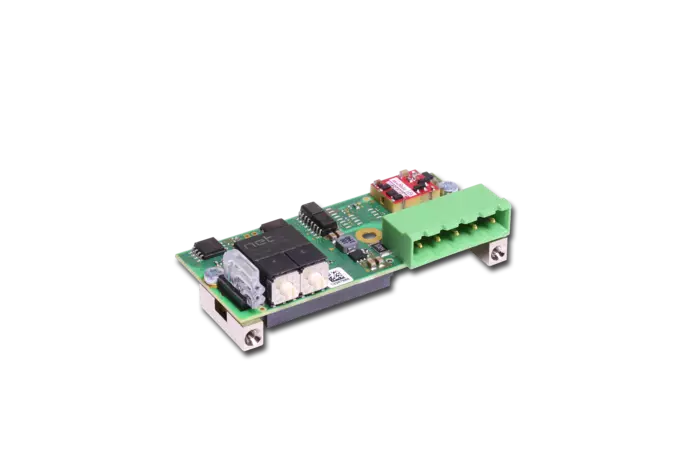

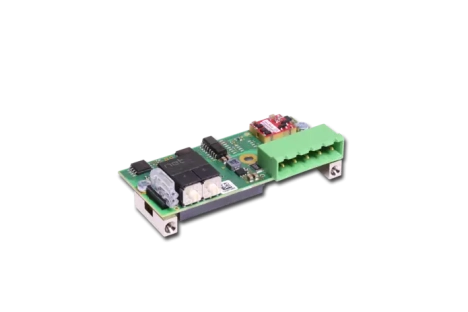

Le COMX 52CA-DNS est un module de communication basé sur le processeur netX 52, destiné à l’intégration d’un esclave DeviceNet dans des systèmes embarqués industriels.

Il s'agit d'une version avec connecteur terrain intégré (type CA), facilitant le montage direct sur un panneau grâce à sa face avant standardisée. Le module communique avec l’hôte via une mémoire double-port accessible en mode parallèle ou SPI.

Protocoles de communication : DeviceNet Slave

Je souhaite un devis
Equipement certifié assemblé en France

Configurable & assemblé en France

Fort de plus de 22 ans d'expérience en tant qu'assembleur de PC industriel reconnu, nous créons des solutions sur-mesure adaptées à vos besoins. Optez pour la qualité et la fiabilité en choisissant nos services d'assemblage en France. Chaque équipement est soumis à un processus de tests qualité. Obtenez un COMX 52CA-DNS de chez Hilscher adapté à vos exigences. En savoir plus...

Assemblage possible dès 1 pièce.

CaractéristiquesValeur
Processeur netX 52
Interface hôte mémoire double-port 8 KByte
Modes d’interface parallèle ou SPI (série)
Largeur de bus 8 ou 16 bits (configurable via DPM_SIRQn)
Connecteur hôte X1, 50 broches (SAMTEC TFM-125-02-S-D-A)
Connecteur terrain intégré bornier COMBICON 5 broches (ex. Phoenix MSTBA2,5/5)
Interface terrain CAN (DeviceNet, niveau ISO 11898)
Signaux terrain CAN_RX1, CAN_TX1, CAN_L, CAN_H, CAN_PF1
LED intégrées RUN (vert) / ERR (rouge) / RDY (jaune) / MNS (bicolore vert/rouge)
Diagnostic port USB (depuis hardware rev. 1), port RS232 UART (non isolé)
Alimentation +3,3 V DC ±5 %
Consommation typique 400 mA
Consommation maximale 440 mA
Température de fonctionnement -20 °C à +70 °C
Température de stockage -10 °C à +70 °C
Dimensions 30 x 70 x 21,5 mm
Poids 35 à 40 g
Compatibilité CEM ESD
Burst +2,2 kV
Surge +1 kV
Configuration de l'adresse via commutateurs rotatifs intégrés 0 à 63 (MAC ID DeviceNet)
Format Carte
Température extrême Oui
SKUCOMX 52CA-DNS
Fabricant / MarqueHilscher
Télécharger en PDF
Fiche technique
Documentation technique · 30/04/2025 17:12
