ADAM-6051 Module ADAM 12 entrées digitales, 2 compteurs et 2 sorties digitales + Modbus

logo Advantech

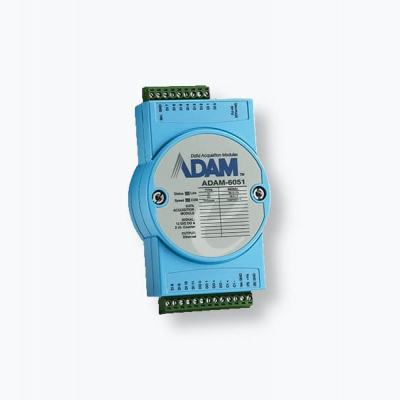

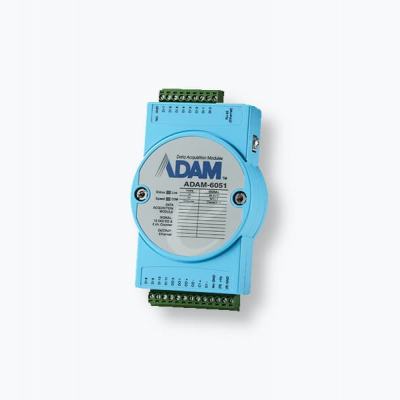

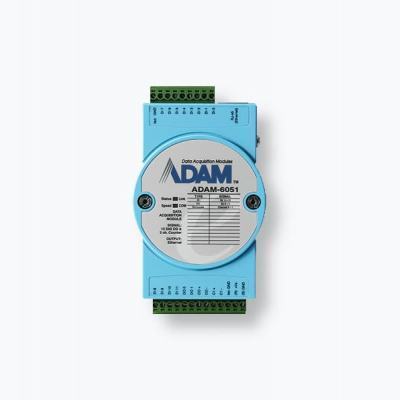

ADAM-6051

Le module ADAM-6051 est un équipement d'acquisition de données sur ethernet qui dispose de 12 entrées digitales, 2 compteurs en entrée et 2 sorties digitales. Le tout est rendu disponible sur ethernet afin de faciliter l'intégration de vos données de production directement au sein de vos applications métiers.

Afin de faciliter cette tâche ce matériel est également équipé d'un port RJ-45 compatible ethernet 10/100Mbps et d'une gestion de nombreux protocoles dont Modbus TCP et MQTT.

L'alimentation sur bornier à vis est compatible 10 à 30 Vdc.

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau

En savoir plus

En stock

3 pièces disponibles

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Lundi.
HT 166,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Comme l'ensemble de la gamme des modules ADAM version 6000 de la marque Advantech, l'ADAM-6051 permet d'interconnecter ou de faire la passerelle entre des données terrain voir bas niveau et votre réseau d'entreprise. En effet grâce à son bornier à vis il est possible de lui connecter des capteurs, automates et autres solutions pour faire remonter les données directement dans le réseau ethernet de votre société ou usine.

Spécialement conçu pour un usage industriel le petit boitier bleu 6051 est compatible avec une utilisation dans un environnement dont la température est comprise entre -40°C et 70°C.

Les 12 entrées digitales

Ce matériel de DAQ dispose de 12 entrées digitales. Avec une telle concentration d'entrées il est également important de données que chacun d'entre elle peut gérer une fréquence jusqu'à 3kHz.

En mode contact sec:

  • Niveau logique 0: Fermé ou GND
  • Niveau logique 1: Ouvert

En mode contact mouillé:

  • Niveau logique 0: 9 - 3Vdc
  • Niveau logique 1: 10 - 30 Vdc

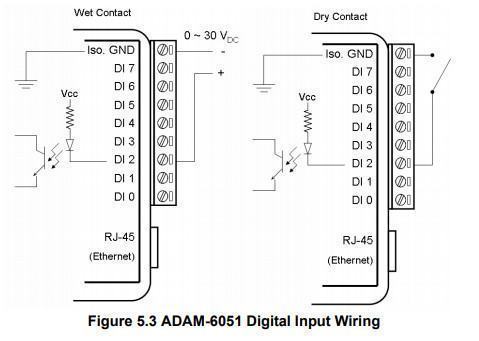

Schéma de câblage des entrées digitales de l'ADAM-6051

les 2 entrées compteur

L'ADAM-6051 intègre également 2 compteurs d'entrées sur 2 voies. Ils possèdent une taille de 32 bits avec 1 bit d'overflow. Ainsi le nombre maximum acceptable est 4 294 967 295.

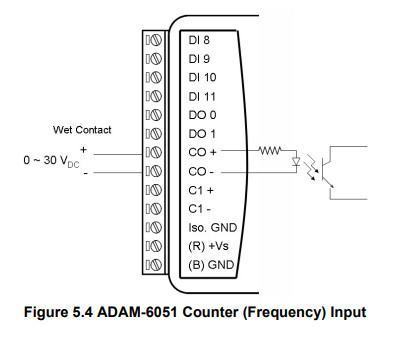

Schéma de câblage des compteurs en entrée de l'ADAM-6051

Les 2 sorties digitales

Les 2 sorties digitales de type "sink" ont une collecte ouverte de 30 V et 100mA.

Schéma de câblage des sorties digitales de l'ADAM-6051

Les protocoles supportés

Comme la majorité de la gamme des DAQ ethernet Advantech celui-ci intègre les protocoles suivants: MQTT, SNMP, Modbus/TCP, TCP/IP, UDP, HTTP, ICMP, DHCP, and ARP

CaractéristiquesValeur
Bus terrain Ethernet
Type d'E/S Compteur, Digital
Débit / Vitesse 10/100 Mbps
Rail Din Oui
Entrées digitales 12 contacts secs ou humides
Entrées compteurs 2 canaux avec un compteur sur 32 Bits maximum et une fréquence comprise entre 0.2 et 4500Mhz.
Sorties digitales 2 voies.
Alimentation 10-30 Vdc
Consommation 2W @ 24Vdc
Connectique réseau RJ-45
Protocole réseau Ethernet
Watchdog 1.6 secondes pour le système et programmable pour les communications
Connectique alimentation Bornier à vis
Température de fonctionnement compatible -40°C à 70°C
Dimensions60x35x120mm
Poids250g
 Garantie2 An(s)
SKU / VersionADAM-6051-D
ConstructeurAdvantech
Fiche technique
Documentation technique · 03/07/2024 17:38

Manuel utilisateur
Documentation utilisateur · 03/07/2024 17:38

11/06/2020
Firmware · 03/07/2024 17:38
