ADAM-6251 Module ADAM 16 entrées digitales compatible Modbus TCP

logo Advantech

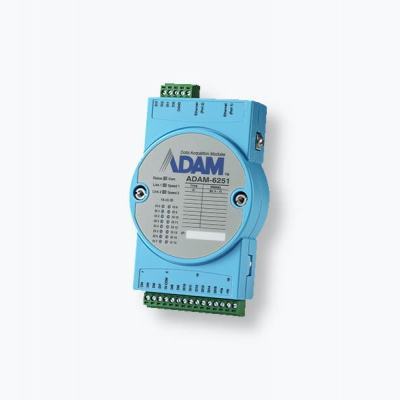

ADAM-6251

La dernière version disponible des cartes d'acquisition de données Advantech est le module ADAM-6251. Avec ses 16 entrée digitales, 2 ports ethernet pour la redondance et de nombreux protocoles de communication supportés, ce module est un must-have qui facilite la surveillance à distance de l'état de matériels. Découvrez ses nombreuses fonctionnalités.

En savoir plus

En stock

1 dernière pièce disponible !

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Mercredi.
HT 230,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Exploitez vos données de terrain plus efficacement avec cette nouvelle gamme de carte d'acquisition de la marque Advantech, idéale pour une utilisation dans le monde de l'IoT. Advantech est reconnu mondialement entre autre pour ces petits boities bleus appelés module ADAM. Le module ADAM-6251 est compatible avec de nombreux protocoles de communication et permet une configurations avancée. Il est possible d'utiliser de divers logiciels d'exploitation, supervisions, applications autonomes.

Les entrées / sorties

le 6251 fourni 16 entrées digitales. Elles sont accessible à l'aide d'un simple bornier à vis. La fréquence de l'entrée peut etre comprise entre 0.1 et 3kHz. Le compteur d'entrée support une fréquence de 3kHz basé sur une taille de 32 bit + 1 bit d'overflow.

Les montages compatibles

Le module ADAM-6251 se présente sous la forme d'un boitier bleu compact. Il peut s'installer suivant le mode de montage rail Din, Wall ou encore empilé (Stack). Lors du choix d'empiler les ADAM - aussi appelé montage en guirlande - il est possible de le mixer avec d'autres équipements de la série des ADAM.

Ils peuvent donc être installés facilement dans de nombreuses localisations comme une armoire d'automatisme ou une armoire électrique.

Contrôle à distance & paramétrage distant

Cet équipement d'acquisition de données intègre un serveur Web qui héberge une application HTML5. Ainsi il est possible de manipuler et contrôler ce matériel à distance directement à l'aide d'un simple navigateur web. Ce portail internet est développé en XML, HTML, CSS et Javascript. Il est également compatible avec les smartphones et tablettes.

Outre la possibilité d'utiliser une version web il est également possible d'utiliser un client lourd sous forme de l'application ADAM.Net utility. Cette dernière vous permet de manipuler et paramétrer l'ensemble des fonctions.

Ce modèle intègre un contrôle d'accès utilisateur.

Fonctions logiques

Ce module ADAM intègre GCL. Il vous permet de définir des règles graphiques pour configurer des tests logiques simples. L'ensemble de l'outil est facile à utiliser.

Watchdog

Un watchdog préintégré soccupera de sécuriser vos applications. Celui du système est basé sur une durée de 1.6 secondes. Celui de la communication est programmable dans la configuration du module.

Cloud Ready

Cet équipement DAQ a été pensé pour être utilisé dans les projets IoT. Et dans le domaine de l'IoT la séries des ADAM-6200 est un excellent compromis dans les fonctionnallités d'entrées et sorties. Et depuis les derniers firmwares disponibles, une nouvelle fonction a été ajouté de: La mise à jour et l'envoi des données directement dans le cloud d'Azure. Cette fonction se configure simplement dans le module.

Les protocoles de communication

Ce matériel d'acquisition de données est compatible avec de nombreux protocoles que ce soit pour l'automatisme ou pour le réseau IT. On retrouvera entre autre des protocoles d'automatisme et IoT avec MQTT, ASCII et Modbus/TCP. Cependant il est aussi possible de dialoguer avec des API Rest sur le protocole Restfull. Le format de l'API est JSON.

Bien sûr comme tout équipement industriel important, il est possible de suivre son bon état de fonctionnement à l'aide du protocole SNMP. Ce dernier est bien sur interrogeable avec les applications du marché compatibles. On retrouve par exemple dans les usages du système d'information, Nagios ou Centreon.

Le plus ? En tant qu'utilisateur il vous est possible de configurer et spécifier l'adresse Modbus.

Protection

Ce module, comme l'ensemble de la gamme des ADAM-6000 possède un protection interne contre les surtensions (voir la documentation technique pour les détails), et le câblage inversé.

Avec une température de l'environnement compatible de -40°C à 70°C ce matériel est parfaitement adapté à un usage dans une usine, environnement frigorifique, industriel ou très chaud.

Un autre point intéressant est la sauvegarde ou non de l'état du compteur lorsque le module est éteint et ce quelqu'en soit la raison. Dans la configuration vous pouvez spécifier si le compteur sera conservé lors d'un power off ou non.



CaractéristiquesValeur
Ethernet 2 ports
Canaux 16 canaux isolés
Entrées 16 entrées digitales
Protocoles supportés Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, SNMP, MQTT
Langage Web supportés XML, HTML 5, JavaScript
Temps de transition 0.2 ms
Température compatible en fonctionnement -40 ~ 70°C
Tension d'entrée 10 ~ 30 V DC
Consommation 2.7 W
Daisy Chain Oui
Bornier à vis 5pin et 15 pins
Dimensions70x27x122mm
Poids220g
 Garantie2 An(s)
SKU / VersionADAM-6251-B
ConstructeurAdvantech
ADAM-6251 Datasheet
Documentation technique · 02/01/2023 14:47

Firmware v6 01B16_UT
Firmware · 02/01/2023 14:47

Firmware v6 11B06_UT
Firmware · 02/01/2023 14:47

Firmware v6 05B00
Firmware · 02/01/2023 14:47

ADAM-6251 Manuel utilisateur
Documentation utilisateur · 02/01/2023 14:47

ADAM-6200 séries Manuel utilisateur
Documentation technique · 02/01/2023 14:47

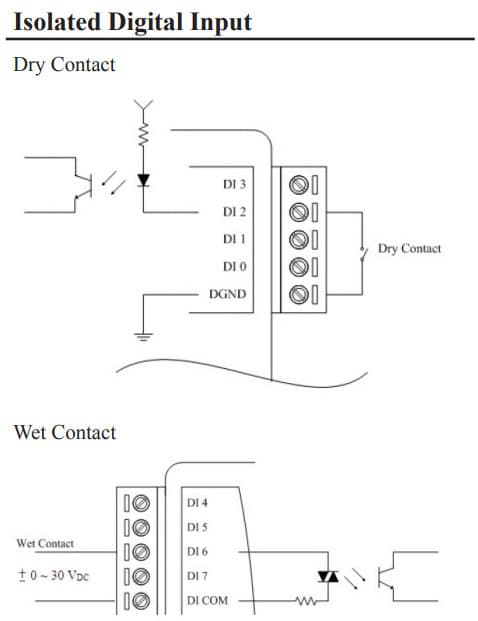

Câblage des entrées digitales du module ADAM-6251

Ces modules sont prévus pour accueillir une alimentation standard du domaine industrielle 24 VDC. Pour s'adapter à d'autres besoins ou cas d'usages, il est également compatible avec le +10 à +30 Vdc.

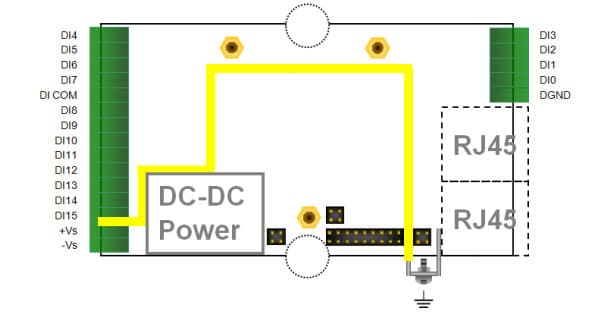

Schéma détaillé de tous les PIN des borniers à vis du module ADAM-6251
