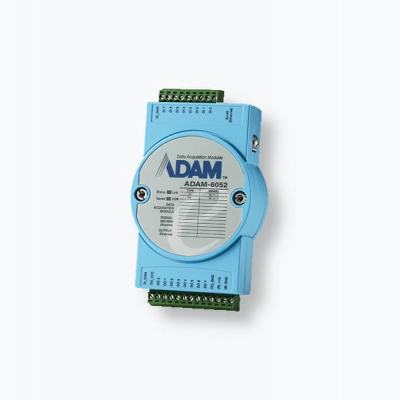

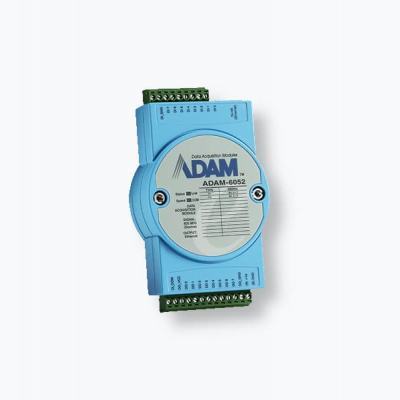

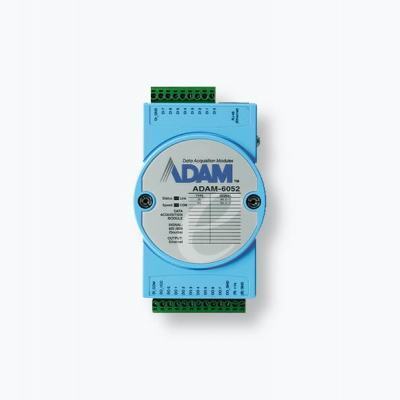

ADAM-6052 Module ADAM 8 entrées et 8 sorties digitales + Modbus TCP

logo Advantech
ADAM-6052

Le module ADAM-6052 Advantech est un module d'acquisition de données ethernet intelligent qui propose 8 entrées digitales et 8 Sorties digitales. Afin de répondre aux besoins de connectivité et automatisme cet équipement est compatible Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, SNMP, MQTT. Avec MQTT vous intégrez le standard de communication IoT.

Ce petit boitier bleu d'acquisition peut fonctionner dans un environnement dont la température est comprise entre -40 ~ 70°C. Le 6052 inclus GCL et est compatible avec des liens Peer To Peer.

La connectivité ethernet est assurée par un port RJ-45 avec un débit compatible de 10/100Mbps.

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau

En savoir plus

En stock

1 dernière pièce disponible !

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Jeudi.
HT 184,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Les modules d'acquisition de données de la gamme des ADAM-6000 Ethernet facilitent l'intégration entre le monde de l'automatisme et de l'entreprise et des logiciels de gestion. En effet ils peuvent agir en tant que pont de communication avec vos automates, machines ou capteurs et la technologie réseau Ethernet.

C'est la meilleure solution pour éviter de devoir modifier toute l'architecture technique et réseau d'une entreprise, usine, ligne de production ou d'un bâtiment. Avec cette solution, plus besoin de modifier vos systèmes de contrôle, vous pouvez tout intégrer tout en gardant la main sur votre infrastructure.

Les entrées etsorties de l'ADAM-6052

Le module ADAM-6052 de la marque Advantech dispose de :

  • 8 entrées digitales (compteur avec 32 bits et 1 bit d'overflow)
  • 8 sorties digitales (Sortie pulsée)

Pour avoir plus de détail technique sur cet équipement n'hésitez pas à vous référer à la fiche technique ou au manuel utilisateur. Les entrées supportent contact sec et contact humide.

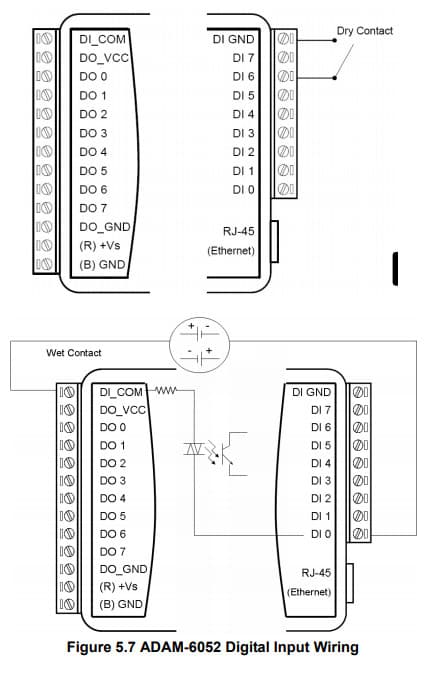

Ci-dessous le schéma de câblage des entrées digitales.

Schéma de câblage des entrées digitales de l'ADAM-6052

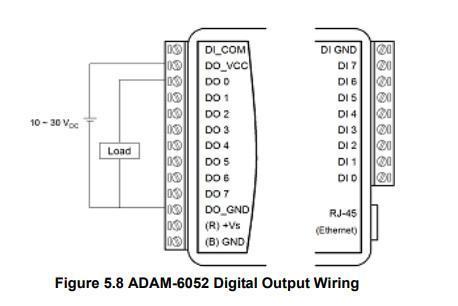

Retrouvez-ci-dessous le schéma de câblage des sorties digitales

Schéma de câblage des sorties de l'ADAM-6052

De nombreux protocoles supportés

Comme tout équipement d'acquisition de données de qualité, les protocoles de communication sont la clefs d'une intégration réussie. La gamme des ADAM-6000 dispose d'un large champ d'action et de compatibilité dans ce domaine. En terme d'automatisme on retrouvera bien sûr le protocole Modbus TCP qui est directement supporté.

Mais on retrouve également SNMP pour le suivi et la maintenance, MQTT pour l'IoT, puis les protocoles réseaux embarqués comme UDP, TCP/IP, HTTP, ICMP, DHCP et ARP.



CaractéristiquesValeur
Protocole de communication Modbus/TCP, TCP/IP, UDP
Bus terrain Ethernet
Type d'E/S Compteur, Digital
Débit / Vitesse 10/100 Mbps
Rail Din Oui
Entrées digitales 8
Compteur entrées digitales Jusqu'à 3kHz de fréquence en entrées. Compteur sur 32 bits + 1 bit d'overflow
Entrées inversées Supporté
Sorties digitales 8
Sorties digitales Tension compatible 10 -35 Vdc
Sorties digitales Courant 1A
Sorties digitales fréquence de sortie 5kHz en pulse
Alimentation 10 ~ 30Vdc
Consommation 2W @ 24Vdc
Température de fonctionnement compatible -40 ~ 70°C
LAN 10/100Base-T(X)
Connectique réseau 1 port RJ-45
Connectique des entrées sorties Bornier à vis
Dimensions60x35x120mm
Poids300g
 Garantie2 An(s)
SKU / VersionADAM-6052-D
ConstructeurAdvantech
Fiche technique
Documentation technique · 06/12/2024 16:30

ADAM-6052-D
Firmware · 06/12/2024 16:30

Manuel Utilisateur
Documentation utilisateur · 06/12/2024 16:30

Afin de configurer l'ADAM-6052 de la marque Advantech il est nécessaire d'utiliser soit le serveur Web local directement accessible dans le module ou alors la solution logicielle ADAM/APAX.Net

Oui au sein des modules ADAM-60950, 6051 et 6052 l'adresse Modbus peut être personnalisée.

Cet équipement de DAQ intègre 2 protections: contre le câblage inversé de l'alimentation et un isolement entre les entrées et sorties de 2 000 Vdc
