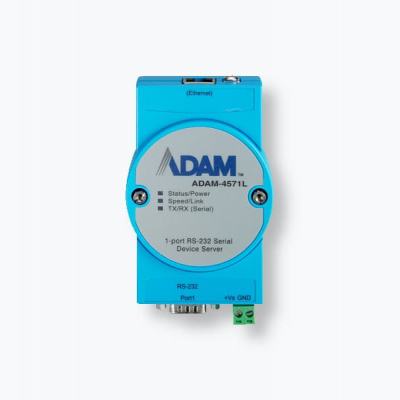

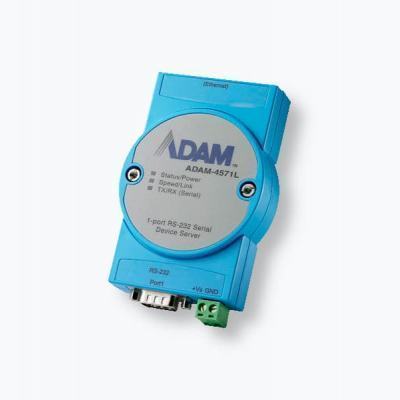

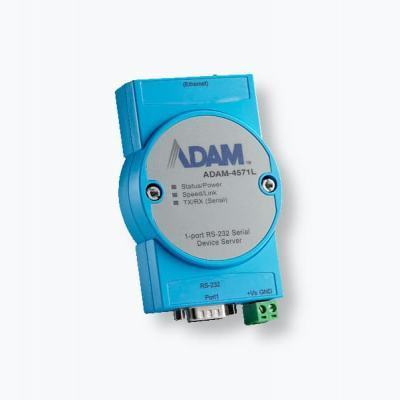

ADAM-4571L

Le module ADAM-4571L est une passerelle série ethernet de la marque Advantech équipée d'un port série RS-232 et d'un port Ethernet 10/100Mbps. Le port série est au format DB-9. Le port Ethernet LAN est au format RJ45.

Cette passerelle de conversion est une solution robuste pour faire communiquer un équipement d'automatisme sur le réseau local. Ce matériel propose un débit maximum de 921.6 Kbps. En encapsulant la donnée série dans des trames Ethernet, il est possible de mettre en place des liens séries virtuels sur le protocole TCP/IP.

Il est nécessaire d'installer le Serial Device Server pour configurer la communication et obtenir une solution qui permet un échange série / Ethernet transparent.

En savoir plus
Livraison sous
2 Semaines
04 37 69 72 00
HT 135,40 €
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4571L est un convertisseur de média série vers Ethernet. Plus précisément il permet de transformer et embarquer des trames séries RS-232 vers Ethernet sur TCP/IP. Très simple d'utilisation il possède 1 port série au format DB-9 et 1 port Ethernet au format RJ-45.

Interface série

L'interface série au format DB-9 est compatible RS-232. Vous trouverez la configuration du port COM directement dans la fiche technique ou dans les caractéristiques techniques ci-dessous.

Configuration avec Advantech EKI Device Configuration Utility

Afin de paramétrer cette passerelle il est nécessaire d'utiliser l'application fournie par Advantech (et disponible dans les documents de cette page) appelée Advantech EKI Device Configuration Utility. Cette dernière est compatible avec les systèmes d'exploitation suivants :

  • 32-bit/64-bit Windows XP
  • 32-bit/64-bit Vista
  • 32-bit/64-bit Wiindows 7
  • 32-bit/64-bit  Windows 8
  • Windows 10
  • Windows Server 2003/2008/2008 R2/2012,
  • Windows CE 5.0,
  • Linux

Plusieurs modes sont disponibles pour configurer le convertisseur en fonction de vos besoins:

  • Redirection de port COM (Virtuel)
  • Serveur TCP/UDP (polling)
  • Client TCP/UDP
  • Connexion Peer To Peer

Les protocoles compatibles et gérés sont: ARP, ICMP, IP, TCP, UDP, BOOTP, DHCP Client, Auto IP, Telnet, SNMP, HTTP, DNS, SMTP.

CaractéristiquesValeur
Bus terrain Ethernet, Série
Débit / Vitesse 10/100 Mbps
Rail Din Oui
Technologies de communication Ethernet, Série
Ethernet 10/100Mbps IEEE 802.3, IEEE 802.3u
Nombre de port Ethernet 1
Connectique Ethernet RJ45
Protection Isolation Magnétique jusqu'à 1.5KV
Port série RS-232 format DB-9
Nombre de port série 1
Bits de données 5,6,7,8
Bits d'arrêt 1, 1.5, 2
Parité Aucune, Paire, Impaire, Espace, Mark
Signaux série TxD, RxD, CTS, RTS, DTR, DSR, DCD, RI, GND
Protection série 15 KV ESD
Système d'exploitation compatible pour le logiciel 32-bit/64-bit Windows XP/Vista/7/8, Windows Server 2003/2008/2008 R2/2012, Windows CE 5.0, et Linux
Logiciel compatible Advantech EKI Device Configuration Utility
Châssis ABS+PC
Montage Rail Din, Empilable (guirlande) et Mur
Consommation 2.5W
Watchdog inclus
Alimentation 10 - 30Vdc
Connectique alimentation Bornier à vis
Température de fonctionnement -10°C - 60°C
Certificats CE, FCC Part 15 Subpart B (Class A)
Dimensions70x30x130mm
Poids140g
 Garantie2 An(s)
SKUADAM-4571L-DE
