ADAM-4520 Convertisseur série RS-232 vers RS-422/485


logo Advantech

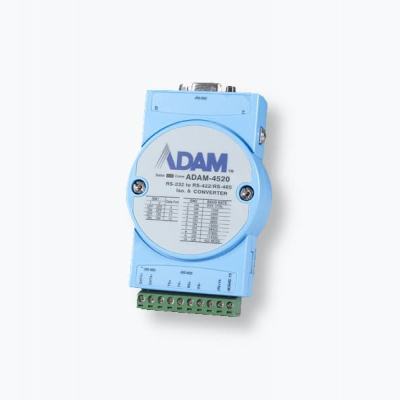

ADAM-4520

Le module ADAM-4520 est un convertisseur série RS-232 vers RS-422/485. La majorité des ordinateurs industriels sont équipés d'un port RS-232. Cependant, même si il est largement utilisé, la vitesse de transmission et les possibilités de communications sont limités. C'est pourquoi entre autre il existe le RS-422 et RS-485 qui dépassent ces limites.

La conversion est transparente. Aucun logiciel ou matériel autre n'est nécessaire pour cette conversion. Cet équipement possède une isolation jusqu'à 3000 Vdc. La vitesse de transmission maximale est de 115.2kbps.

En savoir plus
En stock
Livraison J+1
Commandez maintenant et faites vous livrer Lundi.
HT 78,30 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4520 est un convertisseur de média de la marque Advantech. Avec ce convertisseur de données vous pouvez transformer une communication série RS-232 vers un flux de données compatible RS-485 ou RS-422. Très simple d'utilisation cet équipement est plug & play. il vous permet de simplement et ce de manière transparente, transformer un flux série  classique de votre ordinateur vers un flux avec plus de possibilités.

Alimentation

Pour une utilisation simplifiée, l'ADAM-4520 est compatible avec une alimentation industrielle classique +24Vdc. Cependant ce convertisseur est compatible avec des alimentations de +10Vdc à +30Vdc.

Un contrôle intelligent du RS-485

Le standard de communication série RS-485 supporte le half duplex. Ce qui signifie qu'il ne faut que 2 fils pour transmettre et recevoir de la données. La poignée de main ou handshacking est généralement utilisé pour savoir dans quel direction vont les données. Un circuit spécial est inclus dans le 4520 pour switcher la direction de la transmission automatiquement. Pas de handshack nécessaire. Il est donc possible de mettre en place une communication RS-485 avec seulement 2 fils.

CaractéristiquesValeur
Bus terrain Série
Connectique 1 bornier à vis
Tension Isolation 3000 Vdc
Consommation 1.2W à 24Vdc
Entrée RS-232 (format DB-9)
Sortie RS-482 (2 fils) ou RS-422 (4 fils)
Débits 1,200, 2,400, 4,800, 9,600, 19.2 k, 38.4 k, 57.6 k, 115.2 k.
Contrôle RTS avec switch sur RS-422
Alimentation 10 - 30 Vdc
Protection Protection contre câblage inversé
Température de l'environnement compatible -10 ~ 70°C
Dimensions60x25x112mm
Poids250g
 Garantie2 An(s)
SKU / VersionADAM-4520-EE

Le module ADAM-4520 offre une protection interne contre les surtensions sur les lignes de données uniquement sur le RS-485.

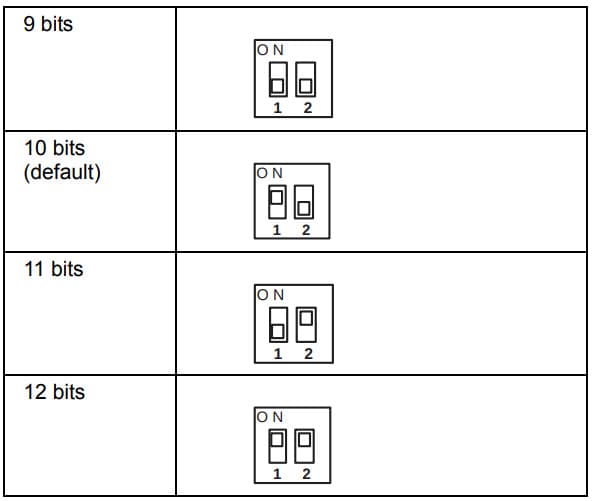

Le format de données est modifiable à l'aide du premier switch comme le montre le schéma suivant:

Schéma de paramétrage du format de données de l'ADAM-4520

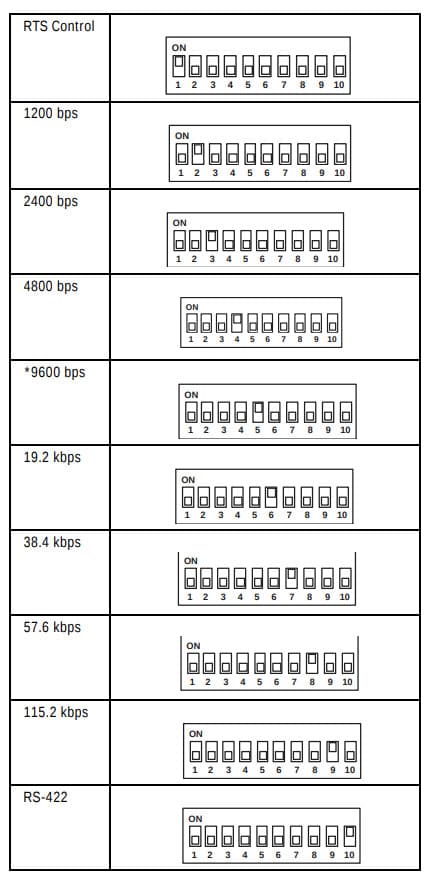

Ci-dessous le schéma de la configuration du convertisseur:

Schéma de conversion des protocoles de l'adam-4520

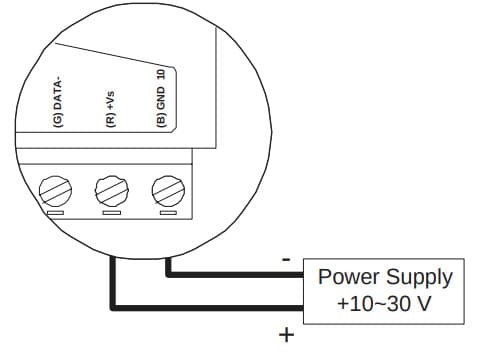

Le schéma de câbalge de l'alimentation est très simple.

Schéma de câblage de l'alimentation de l'adam-4520
