ADAM-4117 Module ADAM 8 entrées analogiques avec Modbus

logo Advantech

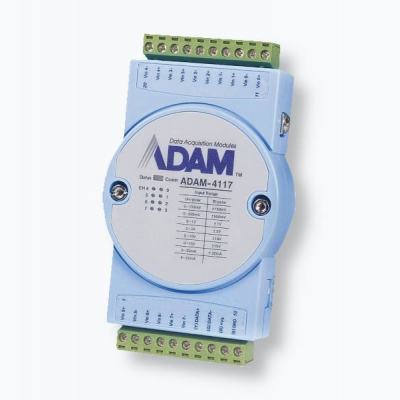

ADAM-4117

Le module ADAM-4117 est simplement un équipement d'acquisition de donnée robuste équipé de 8 entrées analogiques. De la marque Advantech il dispose des mêmes caractéristiques techniques que les autres module ADAM de la gamme 4000.

Il fonctionne dans des températures comprises entre -40°C et 85°C et possède une interface RS-485 et micro USB.

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau

En savoir plus

Réappro. en cours
04 37 69 72 00
HT 256,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4117 (ADAM-4117-B actuellement) est reconnu pour sa simplicité d'utilisation et son caractère ultra robuste et durci pour résister aux environnements difficiles comme dans une industrie.

Il propose 8 entrées analogiques indépendantes dont vous trouverez l'ensemble des caractéristiques techniques ci-dessous et dans la fiche technique.

C'est un module d'acquisition de 16 bits qui permet de programmer et configurer chaque voie (channel) analogique. Très simple d'utilisation il est également rapidement rentable pour mesurer et suivre des applications, machines ou capteurs.

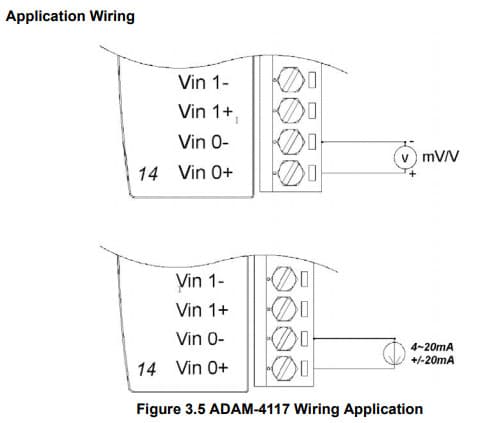

Schéma de câblage du 4117

Schéma de câblage de l'ADAM-4117

CaractéristiquesValeur
Protocole de communication ASCII, Modbus/RTU
Bus terrain Série, USB
Type d'E/S Analogique
Rail Din Oui
Connectique Bornier à vis
Wtachdog 1.6 secondes pour le système et pour les communications.
Consommation 1.2W à 24Vdc
Interfaces RS-485 et micro USB
Voie analogique 8 et indépendantes
Impédance Tension 800 KΩ - Courant 120 Ω
Précision ±0.1% ou mieux en mode tension et ±0.2% en mode courant
Taux d'échantillonnage 10/100 échantillons/sec
Température de fonctionnement - 40 ~ 85°C
Certificats FCC, CE, UL, UL Class I, Division 2, Groups A,B,C,D Hazardous Location
Alimentation 10 ~ 48 VDC
Tension isolation 3,000 VDC
Rejet de bruit Oui
Dimensions70x30x120mm
Poids300g
 Garantie2 An(s)
SKU / VersionADAM-4117-C
ConstructeurAdvantech
Fiche technique
Documentation technique · 03/07/2024 17:37

Firmware
Firmware · 03/07/2024 17:37

Manuel utilisateur
Documentation utilisateur · 03/07/2024 17:37

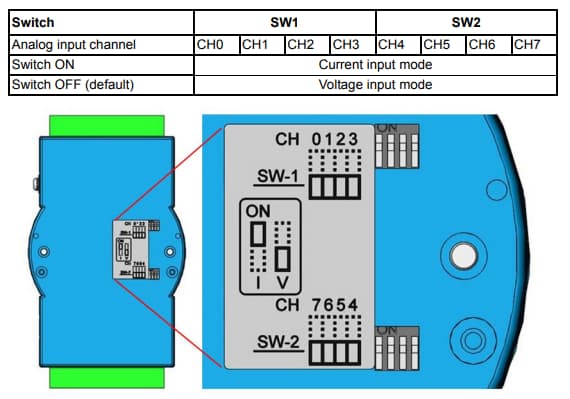

Il existe un switch à l'arrière qu'il suffit de mmodifier pour passer du mode courant à tension comme le montre le schéma ci-dessous:

Changement de tension à courant pour l'ADAM-4117
