ADAM-6717 Module ADAM sous Linux avec 8 entrées analogiques 5 digitales et 4 sorties digitales + Node RED


logo Advantech

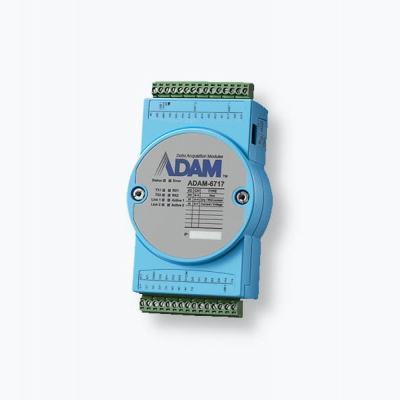

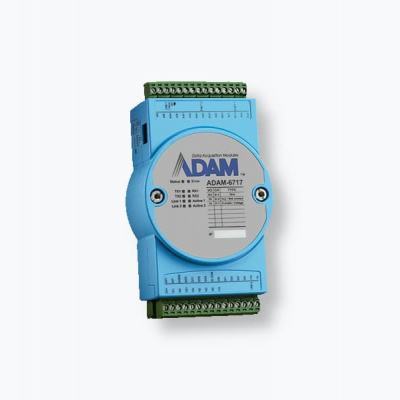

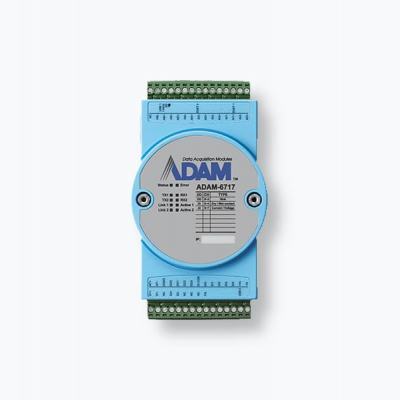

ADAM-6717

Le module ADAM-6717 est issue de la toute dernière gamme des modules ADAM-6700 de la marque Advantech. Spécialement conçu pour faire de l'acquisition de données, ce matériel peut être utilisé sur l'Edge ou au plus près de vos machines outils, ou encore dans une armoire d'automatisme.

Très flexible le 6717 possède de nombreuses entrées / sorties:

  • 8 entrées analogiques
  • 4 sorties digitales
  • 5 entrées digitales
  • 2 ports ethernet au format RJ45
  • 2 ports séries RS485
  • 1 port USB type A
  • 1 port micro USB (client)
En savoir plus
Réappro. en cours
04 37 69 72 00

Suite à la pénurie mondiale de semi-conducteurs merci de nous contacter pour obtenir un délai.

HT 425,40 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

La nouvelle série des modules ADAM-6700 de chez Advantech est date de Février 2020. Plus que des modules d'acquisitions, ce sont réellement des passerelles d'entrées sorties intelligentes (Intelligent I/O Gateway) qui permettent de piloter, surveiller, superviser et analyser des données 24h/24 et 7j/7 en provenance de nombreux types d'équipements. Issu du mouvement de l'IoT et du smart manufacturing le module ADAM-6717 est dans la droite lignée pour une utilisation dans ce cadre.

Bien plus qu'un simple module d'acquisition de données, ces équipements permettent de réaliser de l'analyse temps réel, du stockage de données, des calculs et le tout localement.

Des solutions pour l'analyse

Afin d'analyser ou calculer des données en temps réel, le module ADAM-6717 intègre la fameuse application Open Source Node-red (issue des laboratoires IBM). Ainsi vous pourrez traiter des données en temps réel et leurs appliquer des analyses, traductions et calculs en série et de manière évènementielle.

Vous pourrez également utiliser la large bibliothèque Linux C et ses API pour réaliser toute opération que vous jugerez nécessaire sur vos données. Le tout fonctionne sur le système d'exploitation Linux Real Time. Par défaut vous aurez 512Mo d'espace disponible. Mais il ne tient qu'a vous de l'augmenter grâce à une carte microSD par exemple.

Des entrées / sorties flexibles

En terme d'entrées et sorties (I/O) ce module Advantech est très bien pourvu ce qui lui permet de répondre à de nombreux besoins et se brancher à tout type de machines. On retrouve donc:

  • 8 entrées analogiques sous forme de canaux différentiels connectables à l'aide d'un bornier à vis
  • 4 sorties digitales qui utilisent également un branchement par bornier
  • 5 entrées digitales pour les contacts secs et mouillés par exemple

Une large connectivité

Les modules de la gamme 6700 sont différents de leurs équivalents en communication ethernet par leurs capacités à se connecter en suivant plusieurs technologies. C'est pourquoi on retrouve:

  • 2 ports Ethernet 10/100Mbps au format RJ-45. Ils possèdent 2 adresse MAC différentes
  • 2 ports séries au format RS485
  • 1 port USB TYPE A
  • 1 port micro USB pour client
CaractéristiquesValeur
Protocole de communication Ethernet/IP, TCP/IP
Bus terrain Ethernet, Série
Type d'E/S Analogique, Digital
Débit / Vitesse 10/100 Mbps
Rail Din Oui
Technologies de communication Ethernet, Série
Processeur Cortex-A8 32-Bit 1GHz
Mémoire vive 512Mo DDR3L
Stockage Flash NAND 512Mo
Stockage micro SD En option
Système d'exploitation RT Linux v3.12
Programmation via Node-red ou Linux C
Alimentation 10 - 30Vdc
Température de fonctionnement compatible -40 ~ 70°C
Ethernet 2 ports LAN 10/100 Mbps au format RJ-45
Dimensions70x120x30mm
Poids300g
 Garantie2 An(s)
SKU / VersionADAM-6717-A

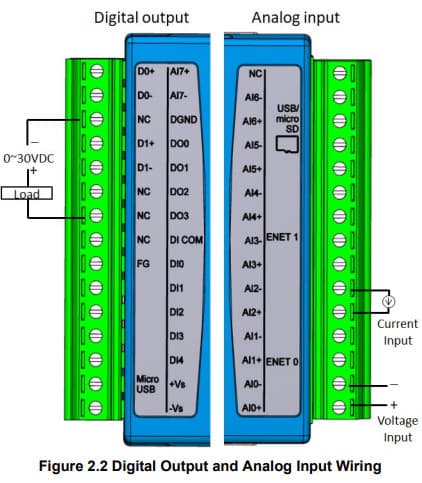

L'adam-6717 intègre plusieurs borniers à vis pour ses câbalge. Ci-dessous le câblage pour les sorties digitales et les entrées analogiques:

echéma câblage adam-6717

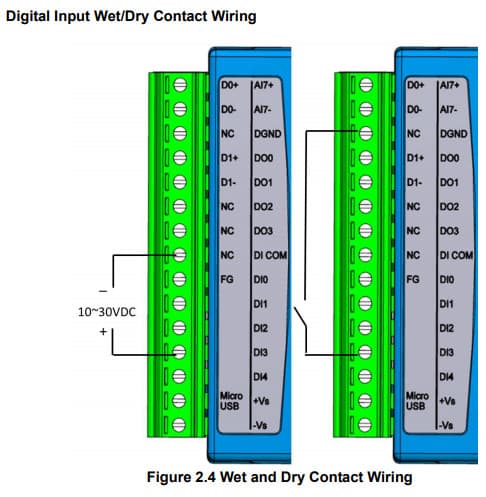

Oui vous pouvez le faire grâces aux 5 entrées digitales disponibles. Voir ci-dessous le schéma de câblage:

Schéma de câblage de l'ADAM-6717 pour les contacts secs et mouillés
