ADAM-6022 Module ADAM 2 boucles PID, compatible Modbus TCP

logo Advantech

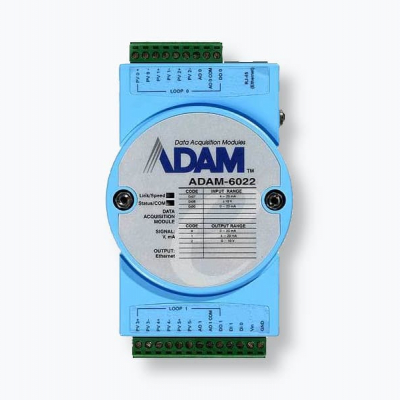

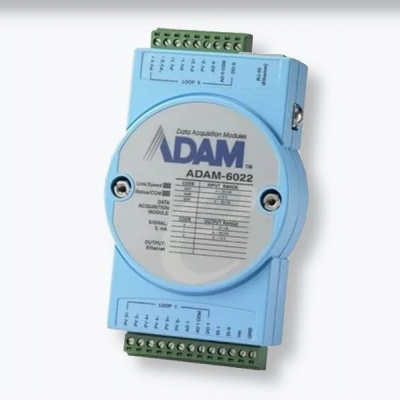

ADAM-6022

Le module ADAM-6022 est un module d'acquisistion de données de la marque Advantech. Il dispose de 3 entrées analogiques, 1 sortie analogique, 1 entrée TOR et 1 sortie TOR. De plus ce boitier propose deux algorithmes de boucle d'asservissement PID. Compatible avec le protocole Modbus/TCP il permet également de gérer des commandes comme Ouvrir eFermer la boucle ainsique la gestion de la sortie analogique manuelle.

Une large gamme d'entrée sorties analogique est également disponible : 0 ~ 10 VCC, 0 ~ 20 mA et 4 ~ 20 mA

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau

En savoir plus

En stock

1 dernière pièce disponible !

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Mardi.
HT 448,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-6022 fait partie de la gamme des modules d'acquisition de données Ethernet du constructeur Taiwanais Advantech. Comme une bonne partie de la série de produits d'acquisition, le 6022 est compatible avec le protocole Modbus/TCP.

Une des principales caractéristique technique de cet équipement est le double algorithme pour boucle d'asservissement de type PID.

Boucle d'asservissement PID

La méthode la plus courante pour réalisée une boucle d'asservissement est la PID (Propotionnelle, Integrale et Dérivée). Au sein de cet élément on retrouve donc la consigne et la mesure et une commande de base.

De plus chaque boucle au sein de ce petit boitier bleu dispose des entrées / sorties suivantes :

  • 3 entrées analogiques
  • 1 sortie analogique
  • 1 entrée TOR
  • 1 sortie TOR d'alarme pour la boucle
CaractéristiquesValeur
Protocole de communication Modbus/TCP, TCP/IP, UDP
Bus terrain Ethernet
Type d'E/S Analogique, TOR
Rail Din Oui
Nombre de boucles 2
Entrées sorties pour chaque boucle 3 entrées analogiques, 1 sortie analogique, 1 entrée digitale, 1 sortie digitale
Canaux entrées analogiques 6 x ±10 VDC, 0 ~ 20 mA, 4 ~ 20 mA
Canaux de sorties analogiques 2 x 0 ~ 10 VDC, 4 ~ 20 mA, 0 ~ 20 mA
Canaux entrée digitales 2 contacts secs / humides
Canaux de sorties digitales 2 x 30 V, 100 mA
Certificats FCC, CE
Réseau LAN Ethernet
Débit Ethernet 10/100Mbps
Consommation 4W à 24V
Connectique réseau RJ45
Connectique E/S Bornier à vis
Connectique alimentation Bornier à vis
Chien de garde Oui
Alimentation 10 ~ 30 V
Protocoles supportés Modbus/TCP, TCP/IP, UDP
Isolation 2000 V
TVS/ESD Oui
Protection entrée digitale Jusqu'à 35V
Protection alimentation inversée Oui
Température de fonctionnement -10~70 °C
Dimensions150x51x85mm
Poids240g
 Garantie2 An(s)
SKU / VersionADAM-6022-A1E
ConstructeurAdvantech
Fiche technique
Documentation technique · 03/07/2024 17:38

Manuel utilisateur
Documentation utilisateur · 03/07/2024 17:38

Firmware
Drivers · 03/07/2024 17:38

Certificat CE
Documentation technique · 03/07/2024 17:38

Certificat FCC
Documentation technique · 03/07/2024 17:38
