Le module ADAM-4068 d'acquisition sur série est compatible avec le câblage forme C et forme A.

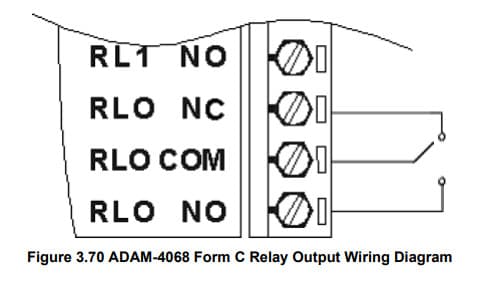

Schéma de câblage forme C en sortie relais

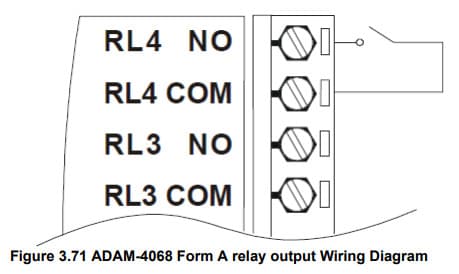

Schéma de câblage ADAM-4068 type A

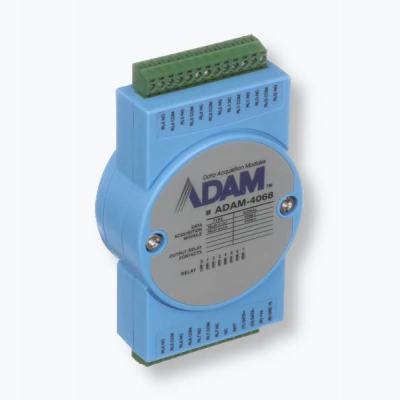

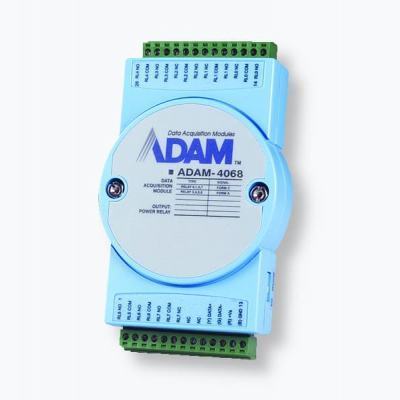

Le module ADAM-4068 de la marque Advantech dispose de 4 voies de forme A(NO) et 4 voies de forme C (Contact NO/NC). Compatible avec le protocole Modbus/RTU ce module d'acquisition de données possède un temps de commutation de 4ms en monté du relais et 3ms en temps de descente.
Equipé de borniers à vis, la communication série peut se faire sur RS-485 via 2 fils. Si vous souhaitez mettre en place une communication RS-232 nous vous invitons à également utiliser le module adam-4520, convertisseur de media RS-232 vers RS-485.
Livraison
·
Le module ADAM-4068 d'acquisition sur série est compatible avec le câblage forme C et forme A.
| Caractéristiques | Valeur |
|---|---|
| Protocole de communication | ASCII, Modbus/RTU |
| Bus terrain | Série |
| Type d'E/S | Relais |
| Rail Din | Oui |
| Connectique | Bornier à vis |
| Interface série | RS-485 sur 2 fils |
| Watchdog | 1.6 secondes pour la communication et le system |
| Protocoles supportés | ASCII + Modbus/RTU |
| Sorties | 8 relais avec 4 voies Forme A et 4 voies forme C |
| Taux d'opération maximum | 6 opérations / minute |
| Température de fonctionnement | -10 ~ 70°C |
| Humidité compatible | 5 ~ 95% |
| Alimentation | 10 ~ 30 Vdc |
| Dimensions | 150x51x85mm |
| Poids | 230g |
| Garantie | 2 An(s) |
| SKU / Version | ADAM-4068-C |
| Constructeur | Advantech |
