ADAM-4050 Module ADAM 7 entrées digitales et 8 sorties digitales vers RS-485

logo Advantech

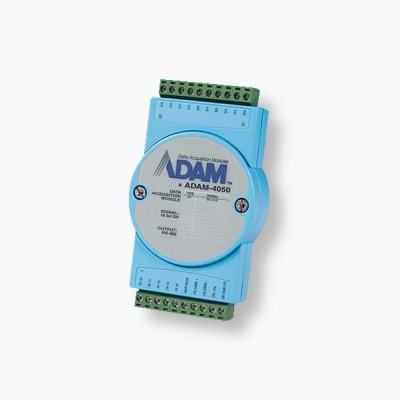

ADAM-4050

Le module ADAM-4050 dispose de 7 entrées digitales et 8 sorties digitales. Les sorties sont des sorties de type transistor à collecteur ouvert. Vous pouvez controller ces derniers directement à partir d'un ordinateur connecté.

Il existe des switchs intégrés pour piloter les états solides des relais. Par exemple ils peuvent contrôler des pompes, chauffages ou équipements pour l'alimentation électrique. Un PC industriel peut être utiliser pour surveiller et piloter les états et la sécurités des entrées digitales.

En savoir plus

En stock

3 pièces disponibles

Livraison 24H
Commandez aujourd'hui avant 13h et faites vous livrer ce Lundi.
HT 102,40 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Module ADAM-4050 modbus et RS-485

Le module ADAM-4050 dispose de 15 entrées / sorties digitales. Ce petit boitier bleu de la marque Advantech est largement utilisé dans de nombreuses industries et usines notamment pour surveiller et piloter les pompes, alimentations électriques et les chauffages par exemple.

Communication série

Le 4050 comme toute la gamme des ADAM-4000 communique via port série. Ici nous parlons d'une liaison série RS-485 via le protocole commande ASCII.

Des entrées / sorties digitales

Le module d'acquisition de données ADAM-4050 dispose de 7 entrées digitales (Niveau logique 0: 1V max, Niveau logique 1: 3.5 ~ 30V) et 8 sorties digitales (Collecteur ouvert jusqu'à 30V avec une charge maximale de 30mA). La dissipation des sorties digitales est annoncées pour 300mW.

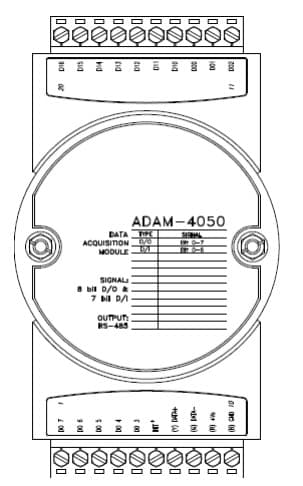

Les entrées sorties du module ADAM-4050

Un module ADAM compact

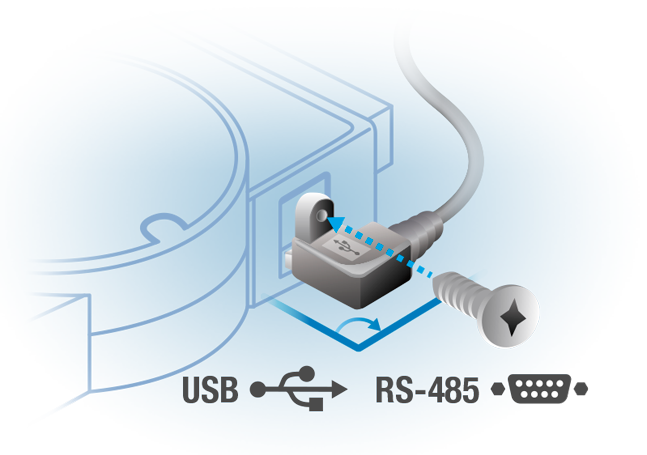

Module ADAM-4050 accroche USB vissée

Comme l'ensemble des produits ADAM, celui-ci possède des dimensions très proche des autres. Il est donc compact, compatible avec un montage rail Din ou au mur ou encore en guirlande (empilé).

Mise à jour ADAM-4050

La version ADAM-4050-DE est annoncé en fin de vie par le constructeur advantech. La nouvelle version se nomme donc désormais ADAM-4050-E. Les équipements sont identiques, la version et référence de composants internes ont été modifiés. Cela n'a pas d'impact sur l'usage du module.

CaractéristiquesValeur
Protocole de communication ASCII
Bus terrain Série
Type d'E/S Digital
Rail Din Oui
Alimentation 10 - 30Vdc
Watchdog Système d'une durée de 1.6 secondes
Connectiques 2 borniers à vis pour un câblage simplifié
Température de l'environnement compatible en fonctionnement -10~70 °C
Humidité de l'environnement compatible en fonctionnement 5~95 % sans condensation
Interface série RS-485
Protocole de communication Commande ASCII
Débit de communication De 1,200 à 115.2 k
Distance max 1.2km
Contrôle de flux Oui
Nombre de canaux digitaux en entrées 7
Nombre de canaux digitaux en sortie 8
Dimensions60x25x112mm
Poids350g
 Garantie2 An(s)
SKU / VersionADAM-4050-F
ConstructeurAdvantech
Fiche technique
Documentation technique · 28/10/2022 11:48

Manuel utilisateur
Documentation technique · 28/10/2022 11:48

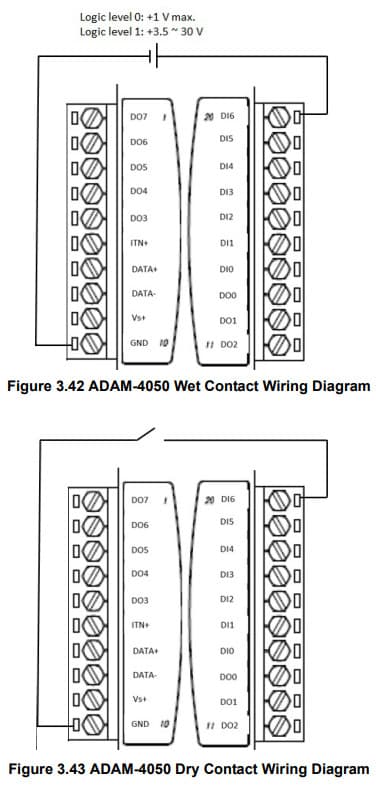

Schéma de câblage des contacts sec et humide du module ADAM-4050

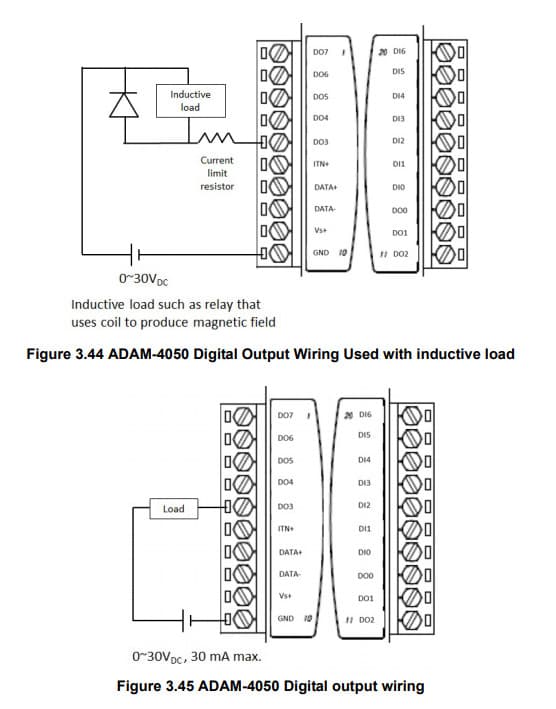

Voici ci-dessous le schéma de câblage des sorties digitales de l'adam-4050:
