ADAM-4015 Module ADAM 6 voies RTD 2/3 fils + Modbus


logo Advantech

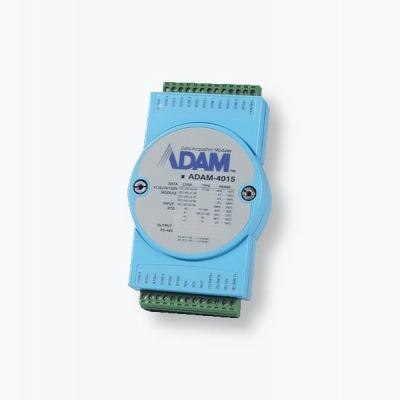

ADAM-4015

Le module ADAM-4015 est un équipement d'acquisition de données Advantech qui dispose de 6 entrées RTD 2 ou 3 fils. Il permet de gérer des signaux en provenance de capteurs comme Pt100, Pt1000, Balco500, Ni, ...

Comme son équivalent Ethernet le module ADAM-6015 il est possible de paramétrer chaque voie indépendamment pour différents types d'entrés. Il possède donc également la fonction de surveillance de l'état des sondes connectées.

Compatible Modbus/RTU et ASCII command il dispose d'une précision de 0.1% et ne consomme que 1.2W à 24Vdc.

En savoir plus
Réappro. en cours
04 37 69 72 00

Suite à la pénurie mondiale de semi-conducteurs merci de nous contacter pour obtenir un délai.

HT 309,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner

Le module ADAM-4015 est conçu pour l'acquisition de données série via Modbus/RTU sur des sondes RTD. Il est compatible avec les capteurs de type Pt, Balco et Ni RTD. Avec ses 6 voies RTD en entrée il est également possible de configurer chacune de manière indépendante avec des équipements différents connectés dessus.

Bien sûr, comme son petit frère compatible ethernet, Advantech à ajouté la détection de l'état des sondes. Ainsi si l'une tombait en panne, un opérateur serait alerté au plus vite.

Les types RTD compatibles

Plusieurs types d'équipements RTD sont compatibles. Voici le tableau complet ainsi que les capacités de détection de chacun.

Pt 100 RTD:

  • Pt -50°C à 500°C
  • Pt 0°C à 100°C
  • Pt 0°C à 200°C
  • Pt 0°C à 400°C
  • Pt -200°C à 200°C

Pt 1000 RTD:

  • Pt -40°C à 160°C

Balco 500 RTD:

  • -30°C à 200°C

Ni 50 RTD:

  • Ni -80°C à 100°C

Ni 508 RTD:

  • Ni 0°C à 100°C

BA1:

  • -200°C à 600°C

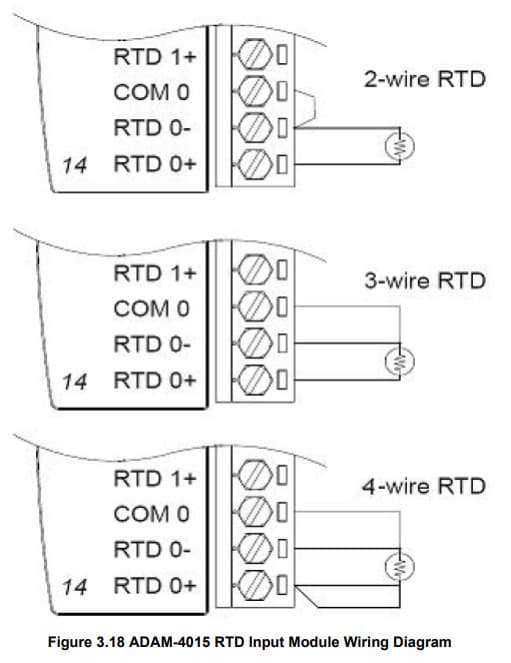

Câblage des entrées 2 ou 3 fils

schéma de câblage de l'ADAM-4015



CaractéristiquesValeur
Protocole de communication ASCII, Modbus/RTU
Bus terrain Série
Type d'E/S RTD
Rail Din Oui
Connectique 2 borniers à vis
Consommation 1.2W à 24Vdc
Watchdog 1.6 seconde pour le système et la communication
Détection de l'état des sondes Oui
Voies RTD 6
Nombre de fils en entrée 2 ou 3
Impédance 10 MΩ
Précision ±0.1%
CMR à 50Hz 120 dB
Température de fonctionnement -10 ~ 70°C
Alimentation 10 - 30Vdc
Dimensions30x40x130mm
Poids300g
 Garantie2 An(s)
SKU / VersionADAM-4015-CE
