UNO-220-RASP Kit Raspberry Pi 4 Model B 4 Go + boitier durci

logo IoT Box Powered By Advantech
UNO-220-RASP

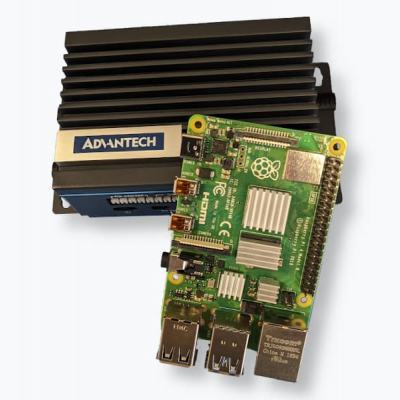

Kit complet Raspberry Pi 4 pour un usage dans l'industrie, le secteur professionnel ou l'IoT. Ce kit IoT Box Uno 220, est composé du Raspberry Pi modèle B 4Go de RAM officiel + boitier durci UNO-220 de la marque Advantech et d'une alimentation externe USB-C compatible. De plus, pour une grande facilité d'utilisation, une carte micro SD de 8Go est fournie et préinstallée.

Ce bundle ou package Pi 4 vous permet de répondre à de nombreux besoins que ce soit dans le secteur industriel, IoT, IIoT ou encore même le digital signage. Très simple d'installation et de montage il vous facilitera la mise en place de vos PoC (Proof Of Concept) par exemple.

Ce matériel est fourni assemblé, image RaspBian installée et prêt à l'emploi.

En stock, livraison le jour suivant !

Livré avec :

Chassis, Raspberri Pi 4 4GB, bouton on/off, alimentation, micro SD 8GB, dissipateurs

En savoir plus

En stock
Livraison 72 H
HT 215,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé

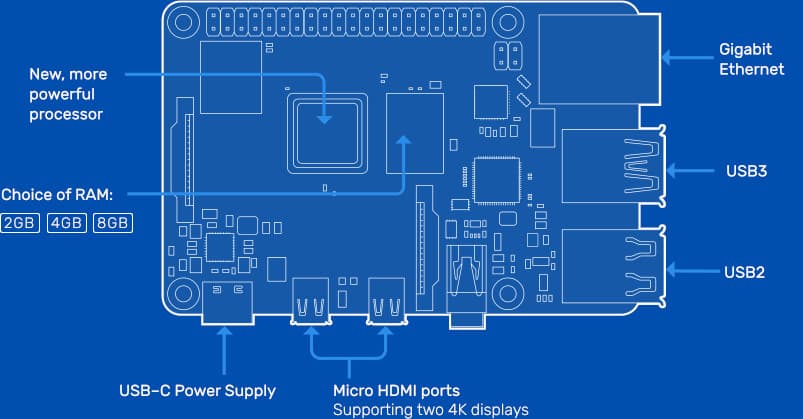

Le raspberry Pi4 est une carte électronique ou carte mère tout intégré qui fait office d'un micro ordinateur. Le dernier modèle, appelé modèle B, permet de sélectionner une quantité de mémoire vive de 2Go, 4Go ou 8Go de RAM. Cette carte intègre directement la mémoire vive, 2 ports micro HDMI, 2 ports USB 2.0, 2 ports USB 3.0, 1 port RJ45 Ethernet 1 Gigabit, 1 port USB-C et un processeur Broadcom BCM2711, Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz.

Integral System vous propose le premier bundle complet qui intègre les équipements suivants:

  • Raspberry Pi 4 modèle B 4Go
  • Alimentation USB-C
  • Une extension bouton ON/OFF
  • Une carte micro SD 8Go avec la distribution Raspbian pré-installé
  • Les dissipateurs thermiques pour les puces du RB ainsi que pour le processeur

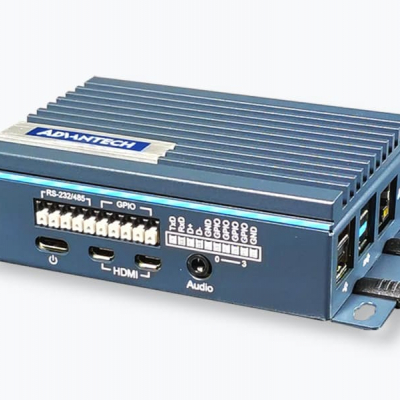

  • Le boitier durci UNO-220 de la marque Advantech
  • L'ensemble des drivers du boitier testés

Un choix d'équipement professionnel qui peut répondre à de nombreux usages comme les Proof Of Concept IoT ou PoC IIoT, le digital Signage, les jeux vidéos, l'affichage, l'acquisition de données, ...

Cet IOT-BOX-UNO-220 est livré monté avec la distribution pré-installé pour un plus grand gain de temps.



Les spécifications du Raspberry Pi 4 modèle B

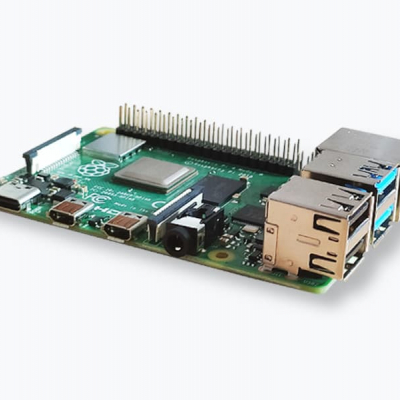

Carte Raspberry Pi 4 modèle B 4Go

La version que nous proposons dans ce kit raspberry pi 4 est le modèle B 4Go de RAM. Il dispose donc d'une puce processeur ARM cadencée à 1.5Ghz sur quatre coeur. Il dispose bien sûr en standard du WiFi IEEE 802.11ac sur les fréquences 2.4Ghz & 5Ghz et du bluetooth v5.0 compatible BLE (Bluetooth Low Energy). En ce qui concerne la connectivité réseau on notera également la présence d'un port RJ45 10/100/1000Mbps disponible pour l'interface ethernet.

En standard ce micro PC dispose également d'un GPIO 40 pin (entièrement compatible avec les anciennes cartes). A noter qu'avec le UNO-220 le GPIO est utilisé pour se connecter au Rasp. Nous vous conseillons donc de consulter la documentation du boitier pour en savoir plus.

En terme de sortie vidéo, il y a également 2 ports micro HDMI compatibles avec un double affichage 4K 60FPS. Il y a également 2 lignes MIPI DSI compatible display port et 2 lignes CSI compatible avec un port caméra.

Une sortie entrée audio composite est également possible.

Un kit de développement complet

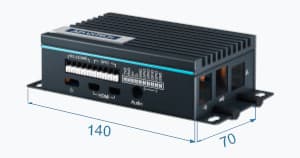

Dimensions façade avant UNO-220
Dimensions arrière avant UNO-220
Dimensions côté avant UNO-220

Vous souhaitez utiliser ce kit pour un PoC ou pour des usages dans le développement de solutions, ou encore pour valider une solution ? Ce dernier est parfait pour vous. Il pourra être directement posé sur votre bureau de travail tout en étant entièrement silencieux.

De plus le bouton ON/OFF ajouté sur l'alimentation vous facilitera son usage sur le long terme pour l'éteindre et l'allumer. Toutes les capacités du Raspberry sont actives et disponibles à travers le boitier UNO-220 solide de la marque Advantech.

Une solution pour l'affichage dynamique ou Digital signage

Avec sa capacités à gérer 2 affichages avec une résolution 4K@60FPS ce package est parfait pour le secteur de l'affichage dynamique. De plus en plus de solutions logicielles sont compatibles avec la distribution Linux Raspbian (basée sur Debian) et permettent de proposer un matériel peu onéreux et puissant parfaitement adapté à de nombreuses situations. Son boitier durci assurera une qualité et une excellente durée de vie à votre PC ainsi que fera du plus bel effet pour votre client final.

Une solution de choix dans l'acquisition de données

Ce micro PC avec sa distribution linux, couplée à ce châssis Advantech dispose également d'un port RS232/485 à travers un bornier à vis 5 pin. Il peut donc parfaitement s'installer aussi bien au plus près des machines ou lignes de production que dans l'Edge pour assurer un travail de passerelle ou IoT Gateway.

CaractéristiquesValeur
Mémoire vive 4 Go
Température de fonctionnement 0 à 50°C
Processeur Broadcom BCM2711, ARM v8, Quad-core Cortex-A72 64bit SoC@ 1,5GHz
Micro SD sur le raspberry 1 non fournie
Micro SD sur le boitier durci 1 fournie stockage 8Go
USB 3.0 2
MIPI DPI 1
GPIO 1
MicroHDMI 2
USB 2.0 2
MIPI CSI 1
Wifi WIFI 802.11b / g / n / ac de 2,4 GHz et 5,0 GHz
Ethernet 1 RJ45 10/100/1000Mbps
Bluetooth 5.0 BLE
Alimentation 5DC par le GPIO ou alimentation USB-C fournie
Alimentation USB-C Fournie
Compatible PoE HAT Oui, module complémentaire non fourni
RAM 4Go
Stockage 8Go avec OS Raspbian pré installé et conforme pour le fonctionnement de l'UNO-220
Carte micro SD Fournie 8Go
Consommation 15W
Châssis Aluminium solide
Montages Wall (Mur)
Watchdog Programmable 255 niveaux
TPM 2.0 Oui
Indice de protection IP40
Port série 1 x RS232/485 (Bornier à vis 5 pin)
GPIO externe Oui
Certificats CE, FCC
Dimensions du boitier 100x70x32mm
Interupteur ON/OFF Fourni
Dissipateur de châleur Fourni
Kit Fourni assemblé et testé, prêt à l'emploi
Dimensions230x65x105mm
Poids650g
 Garantie1 An(s)
SKU / VersionUNO-220-RASP
ConstructeurIoT Box Powered By Advantech
Fiche technique
Documentation technique · 03/07/2024 17:44

Manuel utilisateur
Documentation utilisateur · 03/07/2024 17:44

GPIO
Drivers · 03/07/2024 17:44

Port COM
Drivers · 03/07/2024 17:44

Driver RTC
Documentation technique · 03/07/2024 17:44

Comment installer les drivers
Documentation utilisateur · 03/07/2024 17:44

Oui l'ensemble du Raspberry, des kits de dissipation thermique et du boitier UNO-220 est livré monté. De plus une carte microSD de 8Go est également pré-installé avec la distribution Raspbian et les drivers associés. Il est donc plug & play

Il est possible d'utiliser sa propre image. Les drivers du port COM, RTC et GPIO sont disponibles dans la section téléchargement de cette fiche produit.

C'est le Raspberry Pi4 Modèle B 4Go. C'est un modèle validé par le contructeur du boitier Advantech comme étant pleinement compatible avec cet équipement.

Oui, n'hésitez pas à nous contacter nous pourrons vous la fournir sur simple demande.

Oui l'alimentation USB-C officielle est fournie avec le kit Raspberry IoT Box. De plus il est également inclus une extension de l'alimentation afin d'avoir une fonction simple ON/OFF. Cela facilite la gestion de son alimentation.

Note générale

5/5

sur 6 avis

Ajouter votre avis
Ok

Ok

Prêt à l'emmploi

Bonjour, suite à ma commande de 4 unités, reçues le lendemain et en effet il suffit de brancher le secteur et les pc démarrent ! Attention le boitier est plus lourd que les versions officielles

Super...

Un très bon kit. Support réactif
