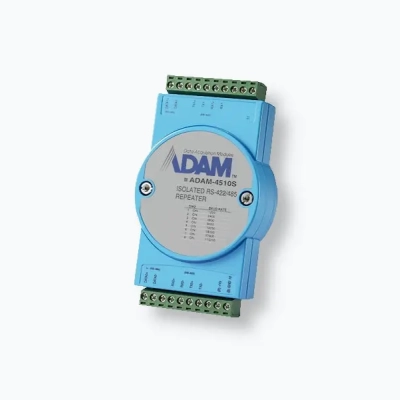

ADAM-4510S-F Module ADAM répéteur RS422/485 isolé

logo Advantech
ADAM-4510S-F

Le Module ADAM-4510S-F est un répéteur série pour RS-422/RS-485 avec contrôle automatique des flux. Il est protégé contre les surtensions et dispose d'une tension d'isolement de 3000 V. Ce module d'acquisition série de la marque Advantech est alimenté en +10 à 30V et permet une transmission jusqu'à 1200m pour un débit max de 115.2kbps.

La connectique des ports séries RS-485 et RS-422 est faite via bornier à vis 2 et 4 fils.

Cet équipement consomme entre 1.5 et 1.6W. Cet équipement permety de simplement étendre un segment de réseau série.

En stock, livraison le jour suivant !

Livré avec :

Le module + kit rail Din + fixation panneau
Réappro. en cours
04 37 69 72 00
HT 145,00 €
Support technique inclus
Livraison rapide, si en stock livraison 24H
Paiement sécurisé
Logo officiel de la certification Advantech Channel Partner
CaractéristiquesValeur
Bus terrain Série
Rail Din Oui
Entrée série RS-485 Bornier à vis 2 fils
Entrée série RS-422 Bornier à vis 4 fils
Sortie série RS-485 Bornier à vis 2 fils
Sortie série RS-422 Bornier à vis 4 fils
Modes de débits (bps) 1,200, 2,400, 4,800, 9,600, 19.2 k, 38.4 k, 57.6 k, 115.2 k
Consommation entre 1.5 et 1.6W
Connectique Bornier à vis
Isolation 3000 V
Alimentation 10 ~ 30 V
Fixation Rail Din
Température de fonctionnement compatible - 10 ~ 70°C
Dimensions150x51x85mm
Poids240g
 Garantie2 An(s)
SKU / VersionADAM-4510S-F
ConstructeurAdvantech
Fiche technique constructeur
Documentation technique · 03/07/2024 17:37

Manuel utilisateur
Documentation utilisateur · 03/07/2024 17:37

Certificat CE
Documentation utilisateur · 03/07/2024 17:37

Certificat FCC
Documentation utilisateur · 03/07/2024 17:37

Il existe 2 scénarios simples qui nécessitent l'utilisation d'un module ADAM-4510S :

  1. Si vous osuhaitez étendre la longueur de votre segment réseau RS-485 ou RS-422. Avec ce dernier vous pouvez aller jusqu'à 1.2km
  2. Si vous avez plus de 32 modules ADAM RS-485 sur un segment réseau série.

Le module ADAM-4510S de chez Advantech a été conçu pour étendre un signal série RS-485 ou RS-422. Il n'a pas été conçu pour faire de la conversion de protocole. Principalement le signal RTS pour RS-422 est toujours actif alors que le RS-485 doit contrôler le signal pour être soit receiver soit driver. Integral System recommande donc d'utiliser un autre équipement pour faire cette conversion de protocole.

Note générale

5/5

sur 1 avis

Ajouter votre avis
excellent

excellent choix pour ceux qui ont besoin d'un répéteur RS-485. Simple
